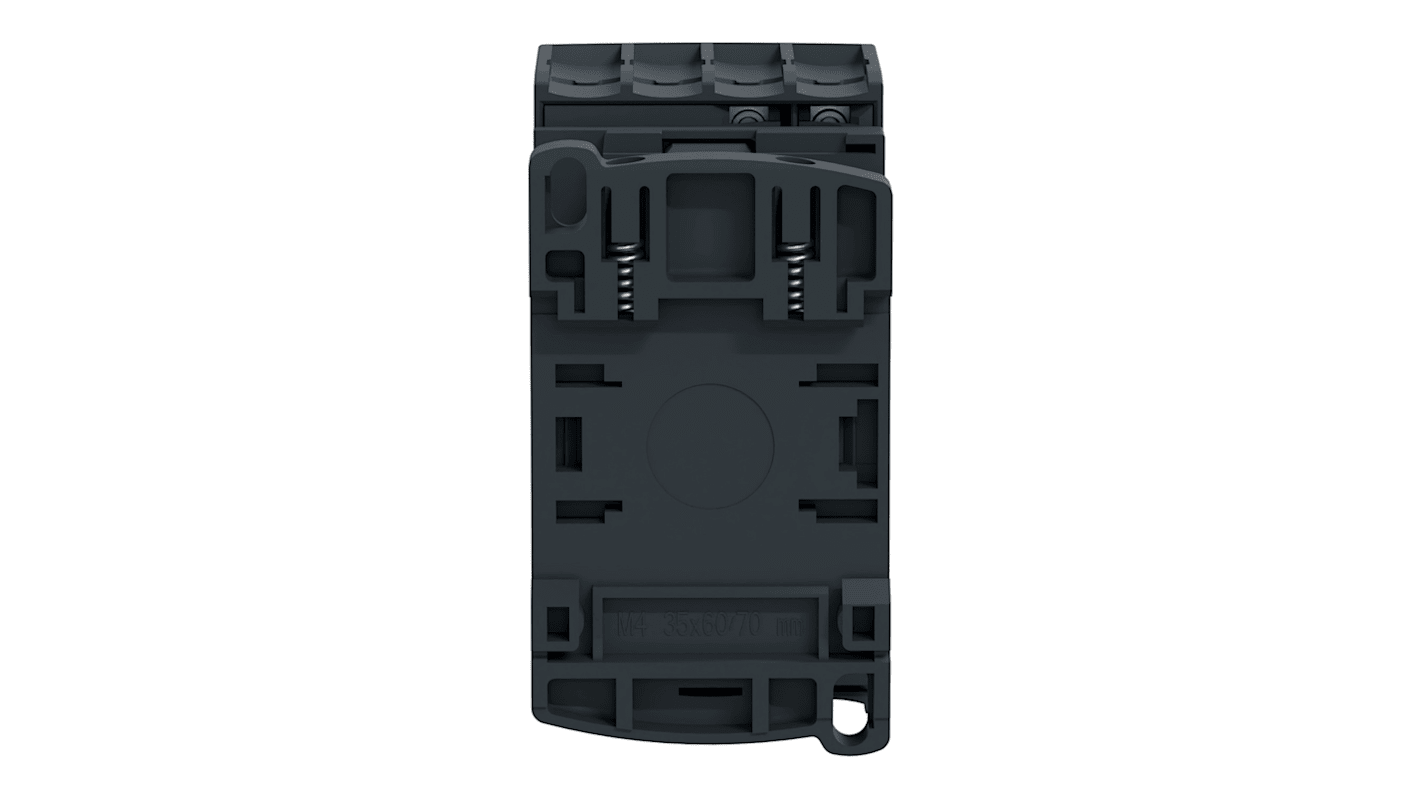

Stycznik 110 V ac Schneider Electric styki: 4 9 A 2NO + 2NC Śruba LC1D098F7

TeSys D Contators firmy Schneider Electric łączy dużą żywotność podzespołów mechanicznych i elektrycznych, zapewniając wysoki poziom niezawodności stycznika. Gama została zaprojektowana z myślą o integracji z układami sterowania i może służyć do tworzenia rozruszników silników dla każdego rodzaju zastosowań. Uczestnicy TeSys D oferują prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

• Wbudowane styki pomocnicze dla dodatkowych funkcji przełączania
• Połączenia śrubowe: Zaciski IP20 zabezpieczone palcami z oznaczeniami na terminalu w Ameryce Północnej i na terminal międzynarodowym
• Może być zamontowany na panelu za pomocą śrub lub na szynie DIN
• Dwukierunkowy Peak ograniczający działanie eliminatora diod w celu zabezpieczenia cewki COIL
• Łatwo zainstalowane akcesoria
• Elastyczny obwód sterowania do wielu zastosowań

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

• AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.


• AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

• Dodatkowe bloki kontaktowe z funkcją wycierania ząbkowanego
• Zamontowane z przodu bloki kontaktowe zewnętrznego elementu odpornego na kurz
• Pneumatyczne blokady opóźnienia czasowego
• Przemienniki przepięć
• Moduły interfejsu i liczniki elektroniczne
• Mechaniczne klocki blokujące

Tak, w gamie Tesys D zastosowano liniowe przesunięcie zapewniające podwójne zerwanie biegunów.

Model LC1D098F7 firmy Schneider Electric to stycznik 4-biegunowy z cewką roboczą 110 V AC, o natężeniu znamionowym przy pełnym obciążeniu AC-3 wynoszącym 9 A.
