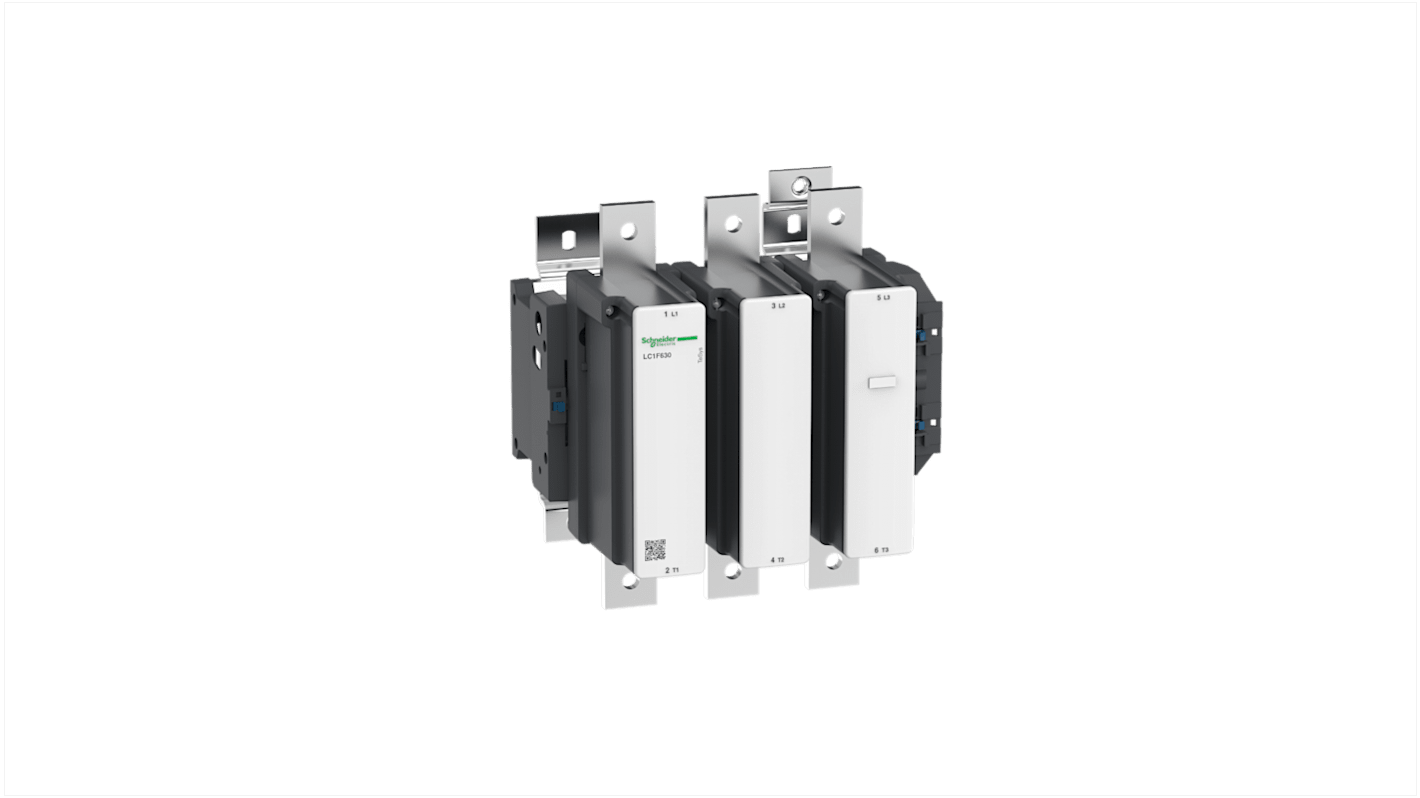

Stycznik LC1F 440V Schneider Electric styki: 3-biegunowy 400 kW 630 A 3 NO 440V Śruba LC1F630
- Nr art. RS:
- 609-0071
- Nr części producenta:
- LC1F630
- Producent:
- Schneider Electric
Obecnie niedostępne
Przepraszamy, nie wiemy, kiedy ten produkt będzie ponownie dostępny.
Produkt alternatywny
Ten produkt jest aktualnie niedostępny. Zapoznaj się z poniższym produktem alternatywnym.
za szt.
18 690,26 zł
(bez VAT)
22 989,02 zł
(z VAT)
- Nr art. RS:
- 609-0071
- Nr części producenta:
- LC1F630
- Producent:
- Schneider Electric
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Schneider Electric | |
| Typ produktu | Stycznik | |
| Napięcie cewki | 440V | |
| Liczba Biegunów | 3 | |
| Napięcie styku | 1kV ac | |
| Prąd zestyku | 630A | |
| Seria | LC1F | |
| Moc znamionowa | 400kW | |
| Typ montażu | Panel | |
| Funkcja | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Konfiguracja w stanie normalnym | 3 NO | |
| Konfiguracja Stykó Dodatkowych Pomocniczych | 3 NO | |
| Liczba styków dodatkowych | 3 | |
| Typ złącza | Śruba | |
| Zastosowanie stycznika | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Prąd roboczy Ie | 630A | |
| Napięcie obwodu sterowania Uc | 440V | |
| Minimalna temperatura robocza | -5°C | |
| Maksymalna temperatura robocza | 55°C | |
| Głębokość | 255mm | |
| Długość | 304mm | |
| Normy/Zatwierdzenia | CCC, CSA, EAC, IEC, RoHS, UL | |
| Szerokość | 309mm | |
| Konfiguracja styków i przełączania | 3P | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Schneider Electric | ||
Typ produktu Stycznik | ||
Napięcie cewki 440V | ||
Liczba Biegunów 3 | ||
Napięcie styku 1kV ac | ||
Prąd zestyku 630A | ||
Seria LC1F | ||
Moc znamionowa 400kW | ||
Typ montażu Panel | ||
Funkcja Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Konfiguracja w stanie normalnym 3 NO | ||
Konfiguracja Stykó Dodatkowych Pomocniczych 3 NO | ||
Liczba styków dodatkowych 3 | ||
Typ złącza Śruba | ||
Zastosowanie stycznika Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Prąd roboczy Ie 630A | ||
Napięcie obwodu sterowania Uc 440V | ||
Minimalna temperatura robocza -5°C | ||
Maksymalna temperatura robocza 55°C | ||
Głębokość 255mm | ||
Długość 304mm | ||
Normy/Zatwierdzenia CCC, CSA, EAC, IEC, RoHS, UL | ||
Szerokość 309mm | ||
Konfiguracja styków i przełączania 3P | ||
Schneider Electric Contaaktory - seria LC1D TeSys D.
Silnik elektryczny rozmiary są coraz większe, zwłaszcza w aplikacjach HVAC+R i dużych procesów przemysłowych. W odpowiedzi, Schneider Electric rozszerza zakres TeSys bloku styczników typu AC3. TeSys F styczniki z Schneider Electric kombajn długo mechaniczne i elektryczne life oferuje wysoką niezawodność stycznika. LC1F został zaprojektowany w celu integracji z systemami sterowania i kontroli silnika lub obciążenia rezystancyjnego aplikacje. Na TeSys F styczniki oferta szybka prosta konfiguracja przy zachowaniu zgodności z normami międzynarodowymi.
Charakterystyka i zalety
• oznaczenia na terminal północnoamerykański i międzynarodowy;• Panel mocowany za pomocą dostarczonych śrub;• dwukierunkowy tłumik Peak ograniczający diodę, chroniący cewkę COIL;• w pełni przetestowane, zatwierdzone i certyfikowane przez krajowe i międzynarodowe organy: IEC, CCC, CSA, UL;• łatwe w instalacji akcesoria;• elastyczny obwód sterowania dostosowany do szerokiej gamy zastosowań;• aby uzyskać informacje na temat zasilania prądem przemiennym, patrz cewki LX9 i zasilania prądem stałym, patrz cewki LX4
Zastosowania:
• przemysłowe systemy sterowania
• Przełączanie wykonawców lub cewek przekaźnikowych
• przełączniki sterowania i sygnalizacji
Co oznacza wykorzystanie kategoria AC1 i AC3 oznaczały dla styczniki TeSys?
Stycznik wykorzystania kategorii zdefiniowanie aktualnej decyzji i łamanie wartości, w zależności od rodzaju ładunku, który ma być sterowany i cykl pracy warunki. ;AC-1: odnosi się to do wszystkich urządzeń AC ze współczynnikiem mocy co najmniej 0.95. Przykład zastosowania: obciążenie rezystancyjne, Ogrzewanie, Blok rozdziału powietrza.;AC-3: odnosi się to do klatkowe silniki gdzie łamiącym wystąpi, gdy silnik jest uruchomiony.;Przykład zastosowania: wszystkie klatkowe silniki, windy, schody ruchome, przenośniki kubełkowe, przenośniki, sprężarek, pomp, mieszadeł, klimatyzatory.
Uproszczona konstrukcja, instalacja i konserwacja
Na TeSys F cechy serii elastyczna konstrukcja z szeroką gamą kompatybilnych komponentów w celu wsparcia wymagań projektowych. Szeroki zakres pomocnicy dostarczają dodatkowych wyprowadzeń, gdzie potrzeba i szuflady montowane zwoje umożliwiają łatwą konserwację i ograniczenie czasu przestojów.
Jest TeSys F zakres a dwuprzerwowy biegunowy typ stycznika?
Tak TeSys F zakres zastosowań liniowe ruchu wzdłużnym zapewniająca podwójne zbicie Polaków.
