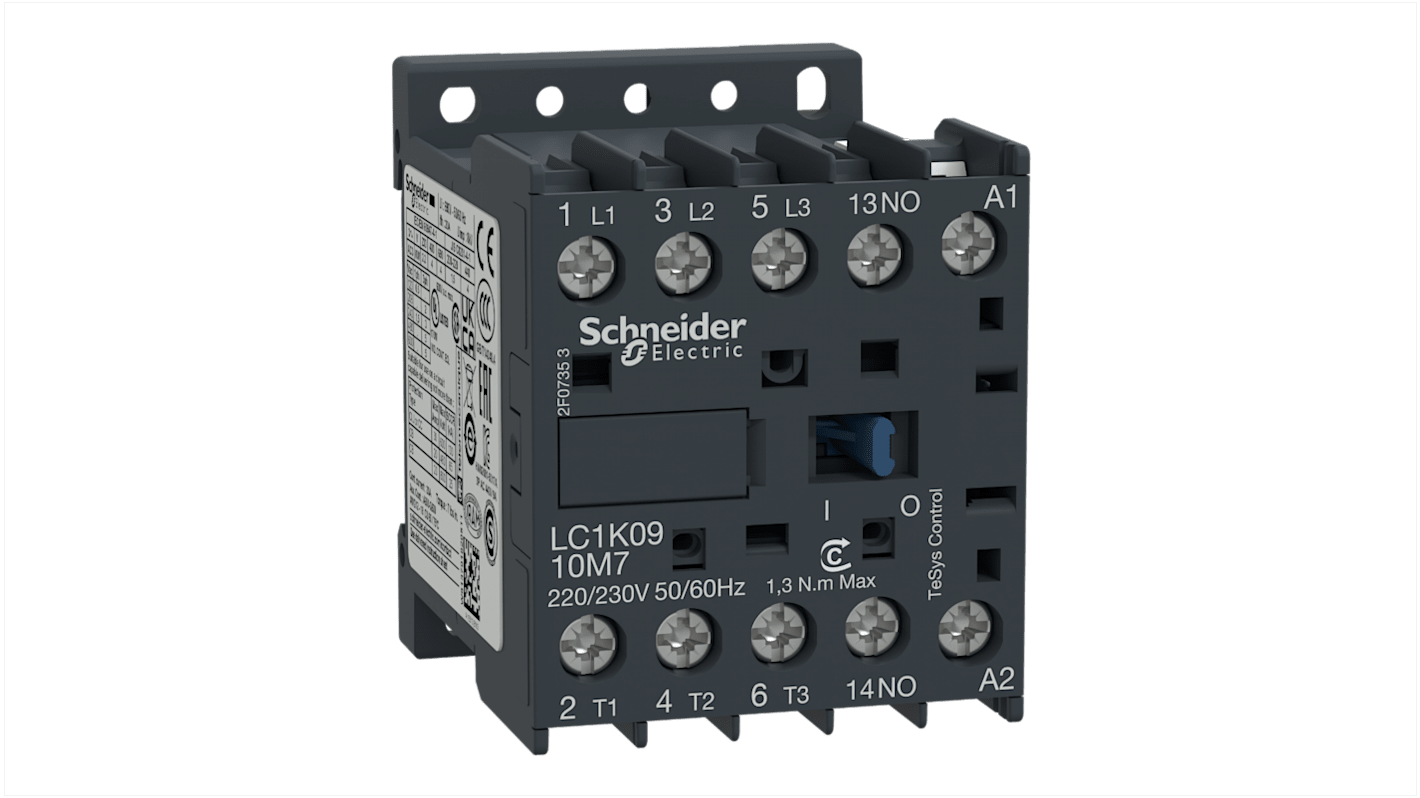

Stycznik TeSyS K 400V ac Schneider Electric styki: 3-biegunowy 4 kW 9 A 3 NO 400V ac Zacisk śrubowy LC1K0910V7
- Nr art. RS:
- 609-0239
- Nr części producenta:
- LC1K0910V7
- Producent:
- Schneider Electric
Suma częściowa (1 sztuka)*
189,93 zł
(bez VAT)
233,61 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Liczba sztuk gotowa do wysyłki: 6
- Dodatkowe 13 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 + | 189,93 zł |
*cena orientacyjna
Better World
Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.
- Nr art. RS:
- 609-0239
- Nr części producenta:
- LC1K0910V7
- Producent:
- Schneider Electric
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Schneider Electric | |
| Typ produktu | Stycznik | |
| Napięcie cewki | 400V ac | |
| Liczba Biegunów | 3 | |
| Napięcie styku | 690V ac | |
| Prąd zestyku | 9A | |
| Moc znamionowa | 4kW | |
| Seria | TeSyS K | |
| Funkcja | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Typ montażu | Płytka, Mocowanie szynowe | |
| Konfiguracja w stanie normalnym | 3 NO | |
| Konfiguracja Stykó Dodatkowych Pomocniczych | 1 NO | |
| Liczba styków dodatkowych | 1 | |
| Typ złącza | Zacisk śrubowy | |
| Napięcie obwodu sterowania Uc | 400V ac | |
| Zastosowanie stycznika | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Prąd roboczy Ie | 9A | |
| Minimalna temperatura robocza | -25°C | |
| Maksymalna temperatura robocza | 50°C | |
| Normy/Zatwierdzenia | CCC, CSA, EAC, IEC, RoHS, UL | |
| Szerokość | 45mm | |
| Długość | 58mm | |
| Głębokość | 57mm | |
| Better World produkty | Tak | |
| Kryteria Better World | Projektowanie uwzględniające demontaż | |
| Konfiguracja styków i przełączania | 3P | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Schneider Electric | ||
Typ produktu Stycznik | ||
Napięcie cewki 400V ac | ||
Liczba Biegunów 3 | ||
Napięcie styku 690V ac | ||
Prąd zestyku 9A | ||
Moc znamionowa 4kW | ||
Seria TeSyS K | ||
Funkcja Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Typ montażu Płytka, Mocowanie szynowe | ||
Konfiguracja w stanie normalnym 3 NO | ||
Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO | ||
Liczba styków dodatkowych 1 | ||
Typ złącza Zacisk śrubowy | ||
Napięcie obwodu sterowania Uc 400V ac | ||
Zastosowanie stycznika Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Prąd roboczy Ie 9A | ||
Minimalna temperatura robocza -25°C | ||
Maksymalna temperatura robocza 50°C | ||
Normy/Zatwierdzenia CCC, CSA, EAC, IEC, RoHS, UL | ||
Szerokość 45mm | ||
Długość 58mm | ||
Głębokość 57mm | ||
Better World produkty Tak | ||
Kryteria Better World Projektowanie uwzględniające demontaż | ||
Konfiguracja styków i przełączania 3P | ||
- Kraj pochodzenia:
- FR
Stycznik Schneider Electric serii LC1K, prąd roboczy 9 A, napięcie obwodu sterującego 400 V – LC1K0910V7
Stycznik ten to kompaktowe trzybiegunowe urządzenie przełączające przeznaczone do sterowania silnikiem i przełączania obciążeń rezystancyjnych w przemysłowych układach elektrycznych. Działa z zasilania sterowania AC i nadaje się do integracji na płytce lub instalacji na szynie DIN, gdzie wymagane jest oszczędność miejsca i przejrzyste sterowanie silnikami o średniej mocy.
Cechy i zalety
• Cewka 400 V AC zapewniająca zgodność ze standardowym napięciem sterującym
• Znamionowy prąd roboczy 9 A umożliwiający przełączanie umiarkowanego obciążenia
• Obsługa mocy do 4 kW przy napięciu od 380 do 415 V w typowych silnikach przemysłowych
• Trzy normalnie otwarte bieguny zasilania obsługujące obwody trójfazowe
• Zaciski śrubowe zapewniające bezpieczne połączenie przewodu i łatwe okablowanie
• 1 styk pomocniczy NO zapewniający podstawową funkcję sygnalizacji
• Znamionowy prąd roboczy 9 A umożliwiający przełączanie umiarkowanego obciążenia
• Obsługa mocy do 4 kW przy napięciu od 380 do 415 V w typowych silnikach przemysłowych
• Trzy normalnie otwarte bieguny zasilania obsługujące obwody trójfazowe
• Zaciski śrubowe zapewniające bezpieczne połączenie przewodu i łatwe okablowanie
• 1 styk pomocniczy NO zapewniający podstawową funkcję sygnalizacji
Zastosowania
• Odpowiednie do bezpośredniego sterowania silnikiem w przenośnikach i napędach pomp
• Idealny do przełączania grzejników rezystancyjnych i obciążeń przemysłowych
• Do stosowania z panelami sterowania wymagającymi montażu na szynie lub na płytce
• Może być stosowany w obwodach sygnalizacyjnych, w których wymagany jest pojedynczy styk pomocniczy
• Idealny do przełączania grzejników rezystancyjnych i obciążeń przemysłowych
• Do stosowania z panelami sterowania wymagającymi montażu na szynie lub na płytce
• Może być stosowany w obwodach sygnalizacyjnych, w których wymagany jest pojedynczy styk pomocniczy
Jakie zakresy częstotliwości sterowania akceptuje cewka?
Cewka sterująca jest przystosowana do pracy z prądem przemiennym o częstotliwości 50/60 Hz i działa niezawodnie w tych częstotliwościach.
Jak to urządzenie radzi sobie z krótkimi prądami awaryjnymi?
Wytrzymuje krótkotrwałe prądy określone dla różnych czasów, na przykład 90 A przez 1 s w temperaturze 50 °C dla obwodu zasilania.
Jakie rozmiary zacisków są obsługiwane do połączenia?
Zaciski śrubowe akceptują pojedyncze przewody: pojedyncze przewody od 1,5 do 4 mm2, elastyczne bez tulei 0,75 do 4 mm2 i elastyczne z tuleją od 0,34 do 2,5 mm2 w zależności od pojedynczego lub podwójnego wejścia.
Jak szybko stycznik reaguje po podłączeniu lub wyłączeniu zasilania?
Typowe czasy pracy w zakresie od 10 do 20 MS dla zasilania i wyłączania napięcia cewki na styku NO.
Jakie ograniczenia środowiskowe wpływają na pracę na wysokości?
Urządzenie jest przeznaczone do pracy na wysokości do 2000 m bez obniżania wartości.
Approvals
CSA, UL, KOMKO, DEMKO, SEMKO, FIMKO
Standards
BS5424 Część 1/IEC 947, VDE 0660, NFC63 110
