Stycznik DILM 110V ac Eaton styki: 4-biegunowy 18.5 kW 80 A 4 NO 110V ac Zacisk śrubowy 109848
- Nr art. RS:
- 743-4983
- Nr części producenta:
- 109848 DILMP63(110V50HZ,120V60HZ)
- Producent:
- Eaton

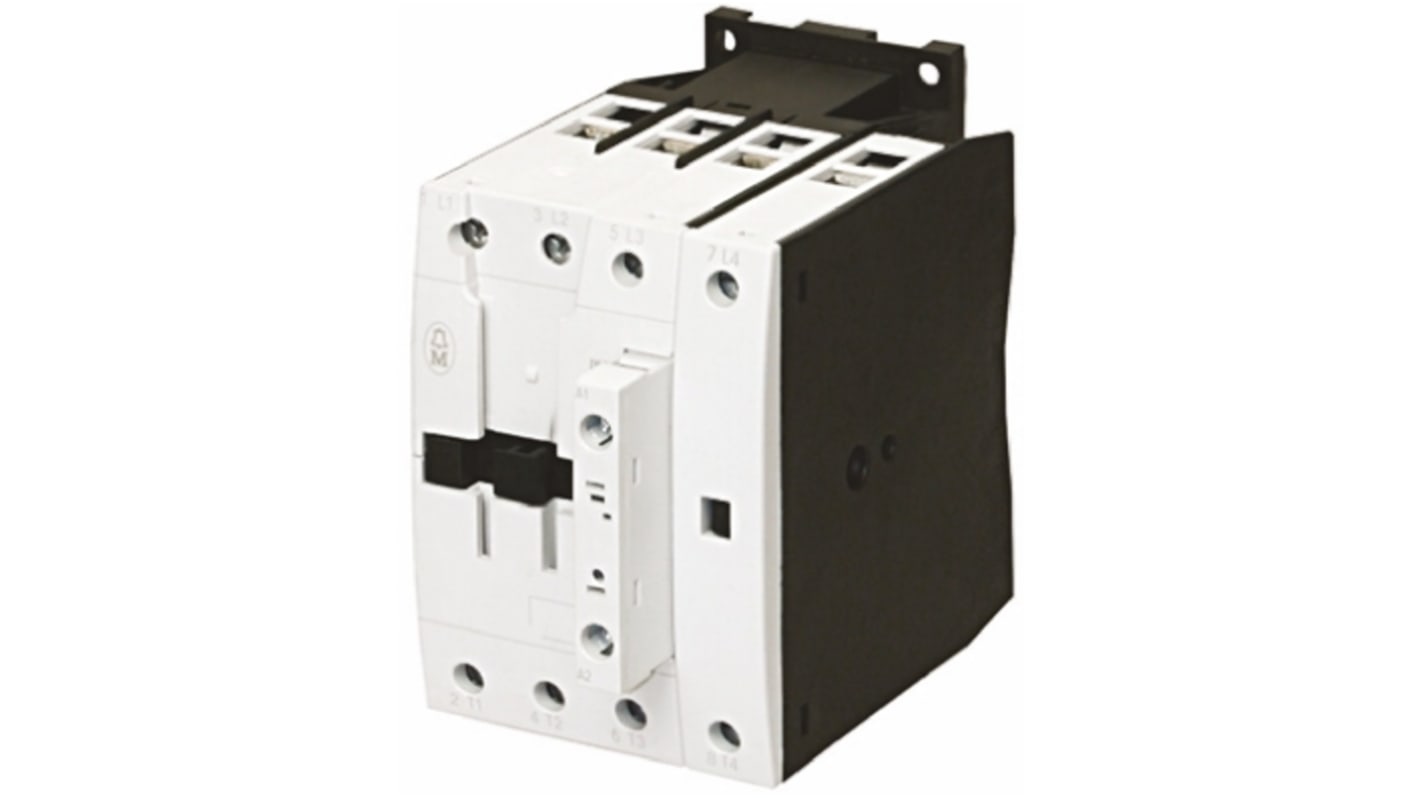

Ilustracja przedstawia przykład produktu
Suma częściowa (1 sztuka)*
1 112,56 zł
(bez VAT)
1 368,45 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Magazynowane przez producenta
- Gotowe do wysyłki od 14 sierpnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 + | 1 112,56 zł |
*cena orientacyjna
- Nr art. RS:
- 743-4983
- Nr części producenta:
- 109848 DILMP63(110V50HZ,120V60HZ)
- Producent:
- Eaton
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Eaton | |
| Napięcie cewki | 110V ac | |
| Typ produktu | Stycznik | |
| Liczba Biegunów | 4 | |
| Napięcie styku | 400V ac | |
| Prąd zestyku | 80A | |
| Seria | DILM | |
| Moc znamionowa | 18.5kW | |
| Funkcja | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Typ montażu | Szyna DIN | |
| Konfiguracja w stanie normalnym | 4 NO | |
| Konfiguracja Stykó Dodatkowych Pomocniczych | 1 NO | |
| Typ złącza | Zacisk śrubowy | |
| Zastosowanie stycznika | Sterowanie silnikiem | |
| Napięcie obwodu sterowania Uc | 110V ac | |
| Minimalna temperatura robocza | -25°C | |
| Prąd roboczy Ie | 80A | |
| Maksymalna temperatura robocza | 60°C | |
| Szerokość | 85mm | |
| Długość | 115mm | |
| Normy/Zatwierdzenia | EN 60947 | |
| Głębokość | 147mm | |
| Konfiguracja styków i przełączania | 4P | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Eaton | ||
Napięcie cewki 110V ac | ||
Typ produktu Stycznik | ||
Liczba Biegunów 4 | ||
Napięcie styku 400V ac | ||
Prąd zestyku 80A | ||
Seria DILM | ||
Moc znamionowa 18.5kW | ||
Funkcja Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Typ montażu Szyna DIN | ||
Konfiguracja w stanie normalnym 4 NO | ||
Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO | ||
Typ złącza Zacisk śrubowy | ||
Zastosowanie stycznika Sterowanie silnikiem | ||
Napięcie obwodu sterowania Uc 110V ac | ||
Minimalna temperatura robocza -25°C | ||
Prąd roboczy Ie 80A | ||
Maksymalna temperatura robocza 60°C | ||
Szerokość 85mm | ||
Długość 115mm | ||
Normy/Zatwierdzenia EN 60947 | ||
Głębokość 147mm | ||
Konfiguracja styków i przełączania 4P | ||
STYCZNIKI jednofazowe EATON serii DILM
Produkty firmy Eaton oferują ponad 100-letnie doświadczenie w zakresie uruchamiania, sterowania i ochrony silników. Ta generacja modułowych styczników jest częścią sprawdzonej oferty produktów, które korzystają z postępu w technologii przełączania i sterowania silnikiem, co z kolei daje użytkownikowi szereg dodatkowych korzyści, pomagając jednocześnie w bardziej niezawodnym, wydajnym, bezpiecznym i zrównoważonym wykorzystaniu energii.
Specjalnie zaprojektowane dla bardzo wysokich prądów, seria styków mocy DILM jest w stanie poradzić sobie z zakresami prądu od 185 A do 2,600 A. Te kompaktowe styczniki, zbudowane z elektronicznie sterowanych napędów, o wysokiej niezawodności działania i długiej żywotności, stanowią godne zaufania uzupełnienie każdej maszyny i systemu, zapewniając ciągłą pracę w środowiskach o dużym natężeniu ruchu. Styczniki DILM obsługują również wszystkie wymagania w połączeniu ze sterownikami PLC.
Standardowo cewki zasięgu są wyposażone w zintegrowany obwód przeciwzakłóceniowy i styki pomocnicze 2NO/2NC.
STYCZNIKI DILM 580 A - 1400 A
Te styczniki mocy wykorzystują technologię próżniową, która pozwala na zachowanie niewielkich rozmiarów. Technologia ta zapobiega powstawaniu łuków otwartych, a zatem uwalnianiu wszelkich gazów przełączających, co pozwala na mocniejsze rozmieszczenie rozdzielnic i mniejsze odległości od konstrukcji przewodzących.
Charakterystyka i zalety
• kompatybilny z systemem komunikacyjnym SmartWire-DT®
• identyczne rozmiary dla styczników zasilanych prądem przemiennym i stałym
• zminimalizowane rozpraszanie ciepła - oszczędność energii
• bezpośrednie połączenie Fieldbus
• zintegrowany obwód tłumiące dla modeli DC
• nadaje się do 1,000 V.
• AC / DC szeroki zakres Coil
• Niska siła trzymania
• kategoria wykorzystania AC 1 i AC 3
• cechy odporność na zakłócenia i niezawodność obwodu sterowania nawet W połączeniu ze sterownikiem PLC
Typowe zastosowania
Ten zakres styczników może być używany w wielu zastosowaniach, użytkownicy będą często znaleźć te styczniki są używane w ustawieniach przemysłowych, takich jak automatyka fabryczna, transport kolejowy, systemy elektryczne, silnik elektryczny, oświetlenie i inżynieria mechaniczna.
Jak działają styczniki?
Styczniki, w przeciwieństwie do przekaźników, są specjalnie zaprojektowane do podłączania do urządzeń wysokiego obciążenia prądowego. Używany w większych zastosowaniach stycznik jest przełącznikiem, który może być sterowany zdalnie, specjalnie zaprojektowanym do przełączania dużej ilości energii elektrycznej przez jego styki. Jeśli urządzenie jest wyposażone w moduł Ability, który przełącza prąd o natężeniu większym niż 15 A, jest to stycznik. Urządzenia te są również wyposażone w wysokie napięcia Coil, które występują rzadko w przekaźnikach.
Note
Eaton dawniej znany jako Moeller
Standards
IEC/EN 60947, VDE 0660, UL, CSA
