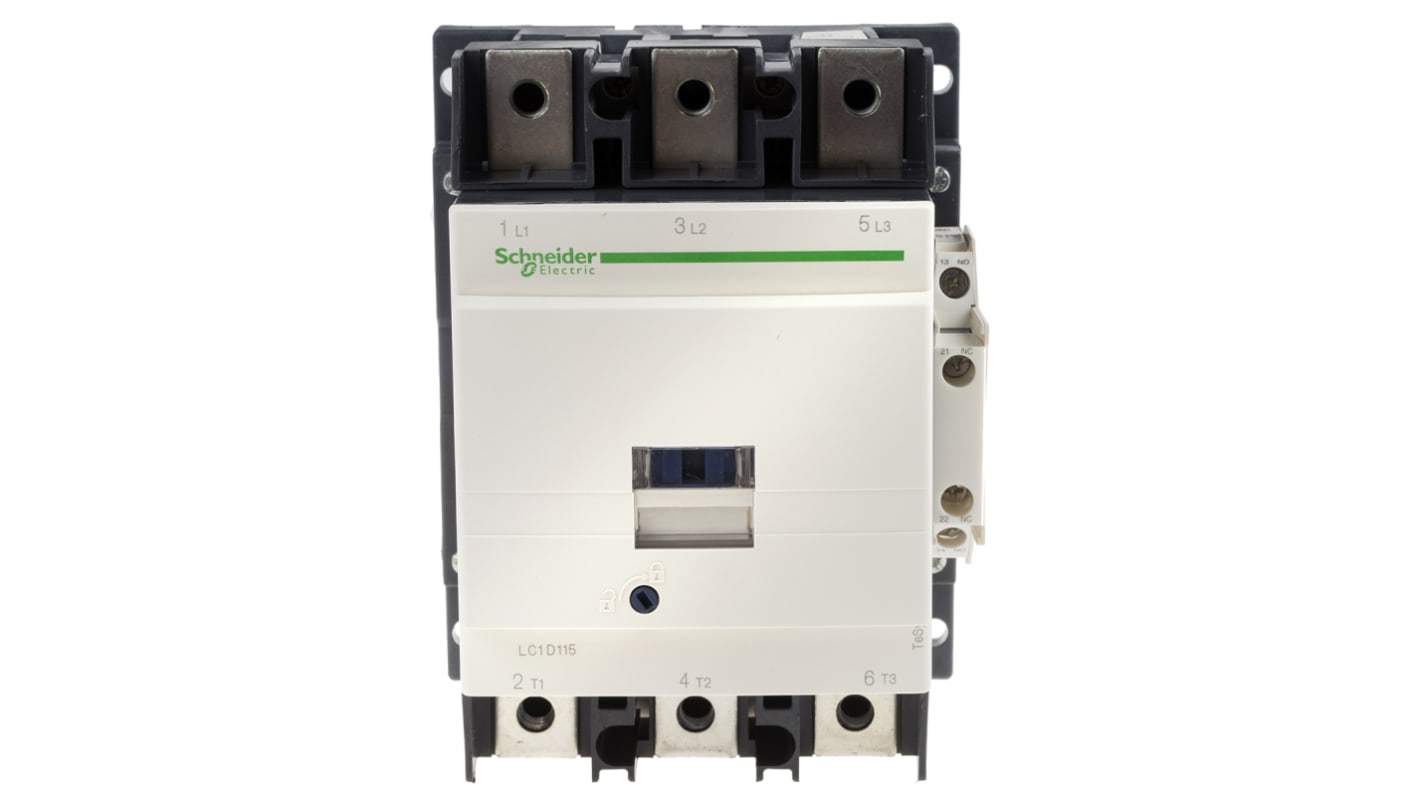

Stycznik 48 V ac Schneider Electric styki: 3 115 A 3NO Końcówka oczkowa LC1D1156E7

Nr art. RS:: 743-5248
Nr części producenta:: LC1D1156E7
Producent:: Schneider Electric

Stycznik 48 V ac Schneider Electric styki: 3 115 A 3NO Końcówka oczkowa LC1D1156E7

Cena netto za szt.**

2 533,50 zł

(bez VAT)

3 116,20 zł

(z VAT)

Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 25.02.2025, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.*

* Daty dostawy mogą ulec zmianie w zależności od wybranej ilości i adresu dostawy.

BEZPŁATNA dostawa przy zamówieniu powyżej 300,00 zł

Wysyłka standardowa

Produkty	Za jednostkę
1 +	2 533,50 zł

**cena za opakowanie

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:: 743-5248
Nr części producenta:: LC1D1156E7
Producent:: Schneider Electric

Zaloguj się, żeby pobrać modele CAD

Styczniki Schneider Electric LC1D TeSys D.

Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.

Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

Łatwe w instalacji akcesoria.

Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Jakie akcesoria są dostępne?

Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

Pneumatyczne blokady opóźnienia czasowego.

Tłumiki przepięć napięcia nieustalonego.

Moduły interfejsu i liczniki elektroniczne.

Mechaniczne blokady.

Czy zakres TeSys D jest stycznikiem dwubiegunowym?

Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

LC1D1156E7 Schneider Electric cechy stycznika C LC1D TeSys.

Sterowanie silnikiem i obciążenia rezystancyjne.
AC-1, AC-3, kategoria.
Napięcie znamionowe UE <= 690 V DC dla obwodu zasilania, <= 1000 V AC 25...400 Hz dla obwodu zasilania.
Prąd znamionowy 200 A (<= 60 °C) przy <= 440 V AC AC-1 dla obwodu zasilania, 115 A (<= 60 °C) przy <= 440 V AC-3 dla obwodu zasilania.
Napięcie obwodu 48 V AC 50/60 Hz.
1 NO + 1 NC styk pomocniczy.
Kategoria przepięcia III.
Znamionowa obciążalność zrywająca 1100 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.
W komplecie pokrywa ochronna.
Mocowanie płyty i szyny.
IP2x przód zgodny z normą IEC 60529.

.

Zatwierdzenia

BV CCC CSA DNV GL GOST RINA UL LROS.

Normy

CSA C22.2 NR 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508.

Atrybut	Parametr
Napięcie cewki	48 V ac
Liczba styków	3
Napięcie znamionowe styku	1 kV AC, 690 V DC
Prąd znamionowy styków	115 A
Seria	LC1D
Zakres	TeSys D
Konfiguracja w stanie normalnym	3NO
Konfiguracja styków pomocniczych	1NO + 1NC
Liczba styków dodatkowych	2
Typ złącza	Końcówka oczkowa
Szerokość	120mm
Długość	158mm
Głębokość	136mm
Better World produkty	Tak
Better World certyfikaty	Green Premium
