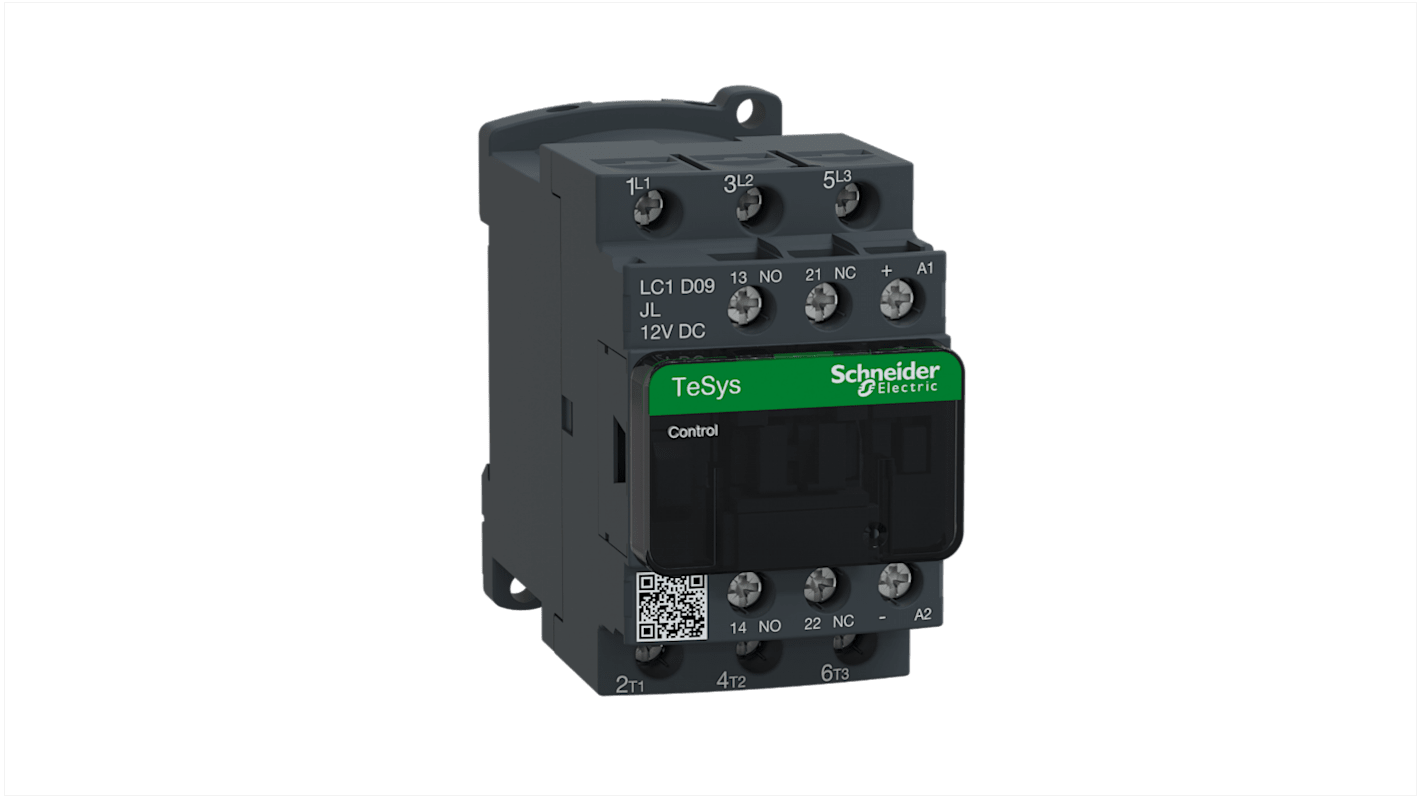

Stycznik TeSyS D 12V dc Schneider Electric styki: 3-biegunowy 2.2 kW 9 A 3 NO 12V dc Śruba LC1D09JL

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

294,47 zł

(bez VAT)

362,20 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 6 szt. dostępne od 27 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +294,47 zł

*cena orientacyjna

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:
744-7055
Nr części producenta:
LC1D09JL
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

12V dc

Liczba Biegunów

3

Napięcie styku

690V ac/dc

Prąd zestyku

9A

Moc znamionowa

2.2kW

Seria

TeSyS D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

12V dc

Prąd roboczy Ie

9A

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Maksymalna temperatura robocza

60°C

Długość

77mm

Głębokość

95mm

Normy/Zatwierdzenia

IEC 61095

Szerokość

45mm

Better World produkty

Tak

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Schneider Electric LC1D09JL


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 9A/690V AC-3/3e (4kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 12 V DC o niskim zużyciu energii z modułem tłumienia stanów przejściowych, wbudowane styki pomocnicze 1NO+1NC (z certyfikatem lustrzanego odbicia NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 20HP przy 200-208VAC, 25HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 480VAC do 35A, stycznik ten może mieć SCCR do 85kA. W przypadku użycia z bezpiecznikiem 600VAC 25A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 12 VDC o niskim zużyciu energii z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,15 cala wysokości, 1,77 cala szerokości i 3,39 cala głębokości. Waży 0,71 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Schneider Electric 3-biegunowe styczniki - seria LC1


Styczniki Schneider Electrics LC1 łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoce niezawodny stycznik. Styczniki LC1 umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność z międzynarodowymi standardami.

Charakterystyka i zalety


• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem

• wysoka niezawodność

• doskonała jakość

• łatwe w instalacji akcesoria

• wbudowane COIL supression

• 3 BIEGUNÓW

• 1 ZWIERNY + 1 rozwierny styk pomocniczy

• czas pracy przy zamykaniu

• styczniki o wyznaczniku BL obsługują pomocnicze bloki stykowe montowane z przodu, ale tylko wersje 2-stykowe, nie obsługują styków montowanych z boku

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników Tesys?


Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.

AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

Jakie akcesoria są dostępne?


• dodatkowe bloki styków z wycieraczkami ząbkowanymi

• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu

• pneumatyczne bloki opóźnienia czasowego

• Przeciwniki przepięciowe napięcia nieustalonego

• moduły interfejsu i elektroniczne timery

• mechaniczne bloki blokujące
