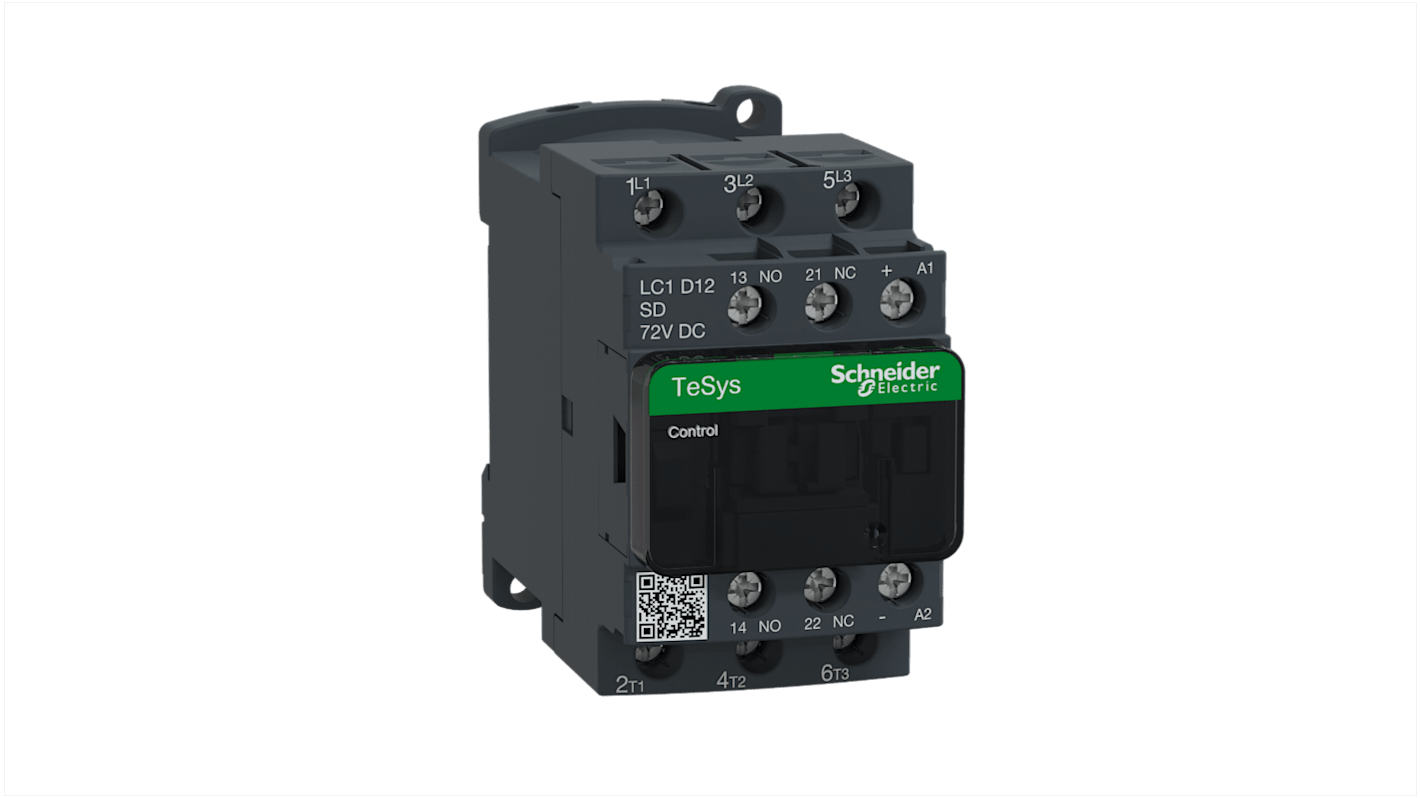

Stycznik TeSyS D 72V dc Schneider Electric styki: 3-biegunowy 7.5 kW 12 A 3 NO 72V dc Śruba LC1D12SD

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

496,14 zł

(bez VAT)

610,25 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Magazynowane przez producenta
  • Gotowe do wysyłki od 17 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +496,14 zł

*cena orientacyjna

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:
744-7223
Nr części producenta:
LC1D12SD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

72V dc

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V ac

Prąd zestyku

12A

Moc znamionowa

7.5kW

Seria

TeSyS D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

72V dc

Minimalna temperatura robocza

-40°C

Prąd roboczy Ie

12A

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

CSA, UL

Długość

77mm

Głębokość

95mm

Szerokość

45mm

Better World produkty

Tak

Konfiguracja styków i przełączania

3P

Schneider Electric LC1D12SD


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 12A/690V AC-3/3e (5,5kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 72 V DC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (styk lustrzany NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 3HP przy 200-208VAC, 3HP przy 240VAC, 7,5HP przy 480VAC i 10HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 480VAC do 35A, stycznik ten może mieć SCCR do 85kA. W przypadku użycia z bezpiecznikiem 600VAC 30A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 72 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,03 cala wysokości, 1,77 cala szerokości i 3,74 cala głębokości. Waży 1,07 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Schneider Electric 3-biegunowe styczniki - seria LC1


Styczniki Schneider Electrics LC1 łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoce niezawodny stycznik. Styczniki LC1 umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność z międzynarodowymi standardami.

Charakterystyka i zalety


• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem

• wysoka niezawodność

• doskonała jakość

• łatwe w instalacji akcesoria

• wbudowane COIL supression

• 3 BIEGUNÓW

• 1 ZWIERNY + 1 rozwierny styk pomocniczy

• czas pracy przy zamykaniu

• styczniki o wyznaczniku BL obsługują pomocnicze bloki stykowe montowane z przodu, ale tylko wersje 2-stykowe, nie obsługują styków montowanych z boku

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników Tesys?


Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.

AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

Jakie akcesoria są dostępne?


• dodatkowe bloki styków z wycieraczkami ząbkowanymi

• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu

• pneumatyczne bloki opóźnienia czasowego

• Przeciwniki przepięciowe napięcia nieustalonego

• moduły interfejsu i elektroniczne timery

• mechaniczne bloki blokujące
