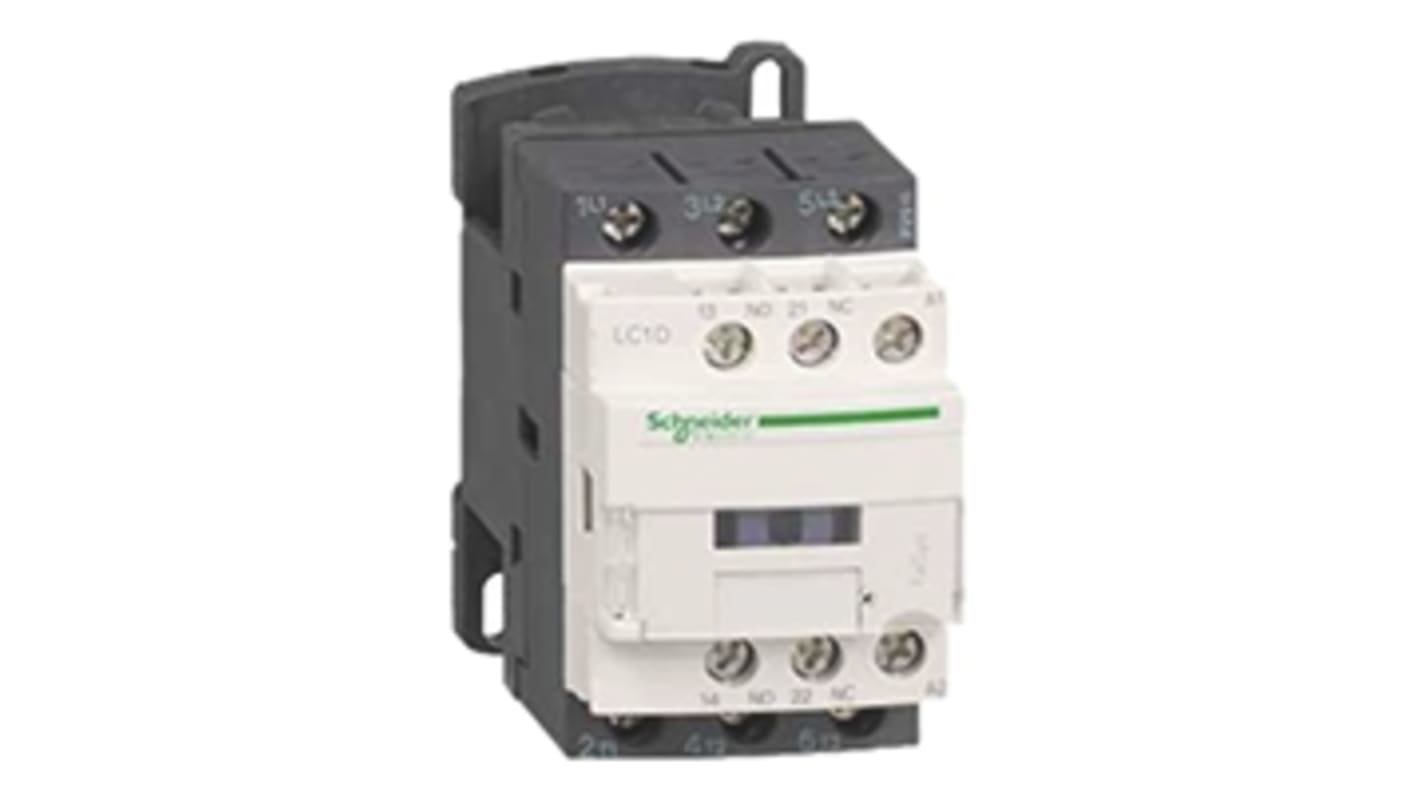

Stycznik 500 V ac Schneider Electric styki: 3 12 A 3NO Śruba LC1D12S7

Zobacz wszystkie Styczniki
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
744-7229
Nr części producenta:
LC1D12S7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

500 V ac

Liczba styków

3

Napięcie znamionowe styku

690 V ac

Prąd znamionowy styków

12 A

Zakres

TeSys D

Seria

LC1D

Konfiguracja w stanie normalnym

3NO

Konfiguracja styków pomocniczych

1NO + 1NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Szerokość

45mm

Długość

77mm

Głębokość

86mm

Kraj pochodzenia:
FR

Styczniki Schneider Electric LC1D TeSys D.


Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


  • Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

  • AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

  • AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

Czy zakres TeSys D jest stycznikiem dwubiegunowym?


  • Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

.
