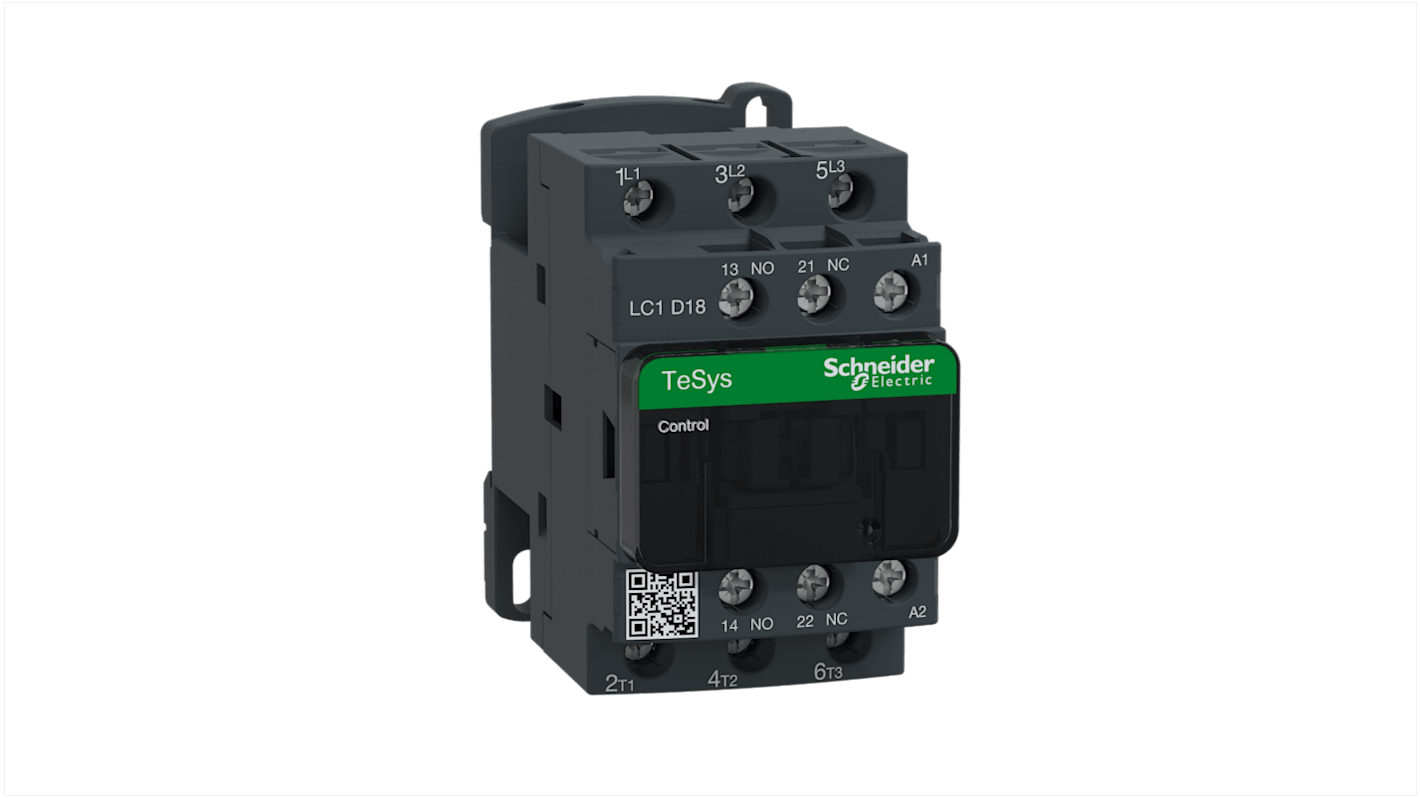

Stycznik 400 V AC Schneider Electric styki: 3 18 A 3NO Śruba LC1D18Q7

Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 18A/690V AC-3/3e (7,5kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 380V 50/60Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 5HP przy 200-208VAC, 5HP przy 240VAC, 10HP przy 480VAC i 15HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 480VAC do 60A, stycznik ten może mieć SCCR do 85kA. W przypadku użycia z bezpiecznikiem 600VAC 40A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 380 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,03 cala wysokości, 1,77 cala szerokości i 3,39 cala głębokości. Waży 0,73 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.
