Stycznik LC1D 24 V dc Schneider Electric styki: 4-biegunowy 2 NO/2 NC 24 V dc Śruba LC1D258BD

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

815,11 zł

(bez VAT)

1 002,59 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 6 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 4 szt. dostępne od 05 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +815,11 zł

*cena orientacyjna

Nr art. RS:
744-7320
Nr części producenta:
LC1D258BD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

24 V dc

Typ produktu

Stycznik

Liczba Biegunów

4

Napięcie styku

690V ac/dc

Seria

LC1D

Funkcja

Sterowanie obciążeniem

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

2 NO/2 NC

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

24 V dc

Zastosowanie stycznika

Obciążenie rezystancyjne

Minimalna temperatura robocza

-40°C

Prąd roboczy Ie

40A

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

CSA, UL

Długość

91mm

Głębokość

107mm

Szerokość

45 mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

4P

Kraj pochodzenia:
ID

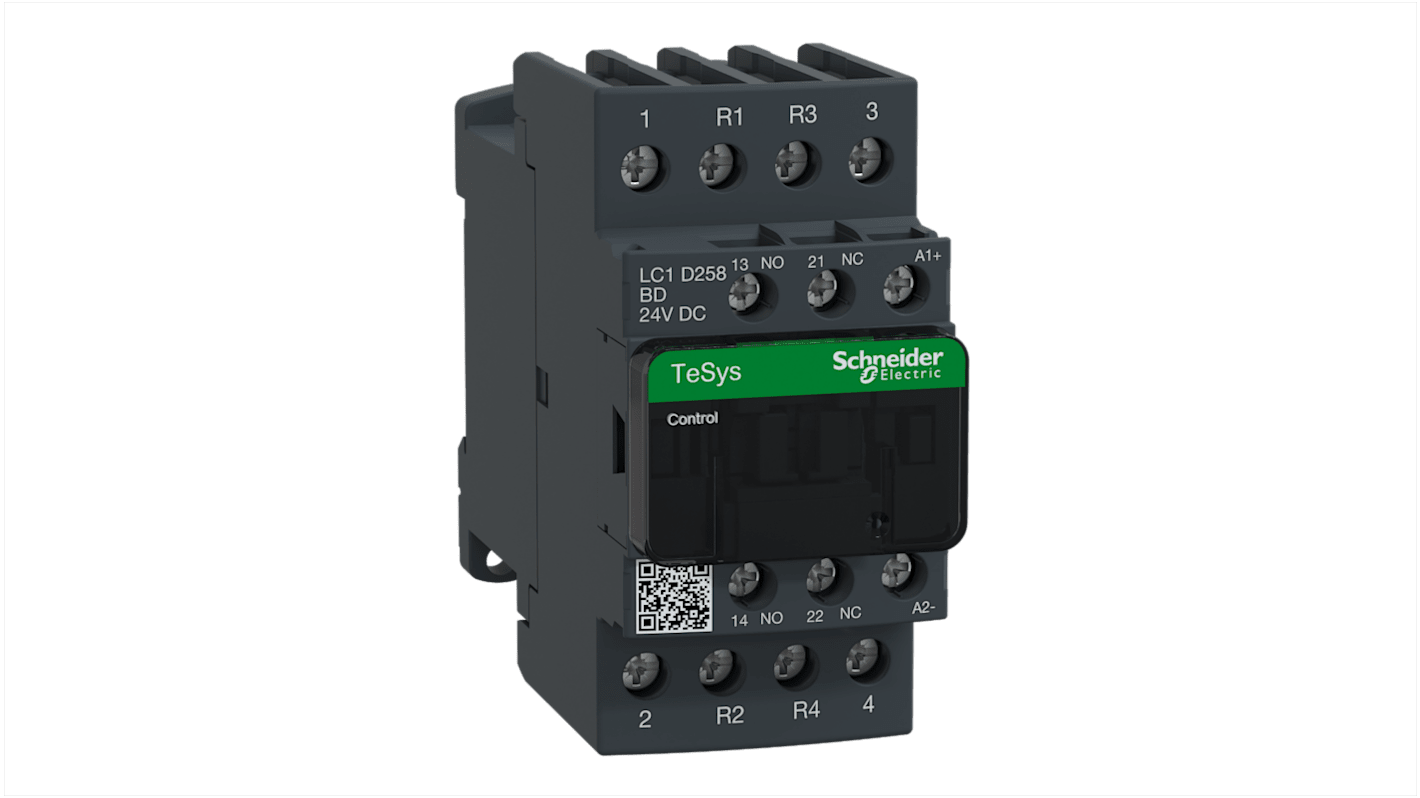

Stycznik Schneider Electric serii LC1D, 4-biegunowy, prąd znamionowy styku 40 A - LC1D258BD


Stycznik ten został zaprojektowany do wydajnego sterowania obciążeniem, pracując przy napięciu cewki 24 V DC. Wytrzymała seria TeSys D obejmuje konfigurację 4-biegunową, odpowiednią do użytku w różnych zastosowaniach przemysłowych. Dzięki wymiarom 91 mm długości, 45 mm szerokości i 107 mm głębokości idealnie nadaje się do standardowego montażu na szynie DIN.

Cechy i zalety


• Zdolny do obsługi do 40A przy napięciu obciążenia 440V AC

• Działa niezawodnie w temperaturach od -40°C do 60°C

• Wyposażony w dwa styki normalnie otwarte i dwa normalnie zamknięte

• Wykorzystuje wbudowany dwukierunkowy diodowy tłumik szczytowy

Zastosowania


• Wykorzystywane w systemach automatyki do sterowania maszynami

• Stosowane w systemach HVAC do zarządzania sprężarkami

• Nadaje się do sterowania silnikami w warunkach przemysłowych

• Używany do sterowania oświetleniem w dużych obiektach

Jakie jest maksymalne znamionowe napięcie robocze dla obwodów zasilania?


Obwód zasilania może obsługiwać maksymalne napięcie robocze 690 V AC, dzięki czemu jest wszechstronny w wielu zastosowaniach, zachowując bezpieczeństwo i niezawodność.

W jaki sposób obwód sterowania zapewnia niezawodne działanie?


Obwód sterowania działa przy napięciu 24 V DC i zawiera zabezpieczenia przed wahaniami napięcia, minimalizując ryzyko operacyjne i zwiększając trwałość.

Jakie znaczenie dla trwałości ma konstrukcja stycznika?


Jego konstrukcja została zaprojektowana tak, aby wytrzymać naprężenia mechaniczne, charakteryzując się żywotnością 30 milionów cykli przy obciążeniach mechanicznych i 1,4 miliona cykli przy 40A AC-1.

Jakie daje to możliwości rozbudowy projektów elektrycznych?


Dzięki konfiguracjom 2NO + 2NC i kompatybilności z różnymi stykami pomocniczymi, pozwala na elastyczną integrację z większymi systemami elektrycznymi, dostosowując się do indywidualnych potrzeb projektu.

W jaki sposób warunki zewnętrzne mogą wpływać na jego wydajność?


Wydajność pozostaje stabilna w szerokim zakresie temperatur i została zaprojektowana tak, aby sprostać wyzwaniom środowiskowym, zapewniając w ten sposób wydajność operacyjną nawet w trudnych warunkach.
