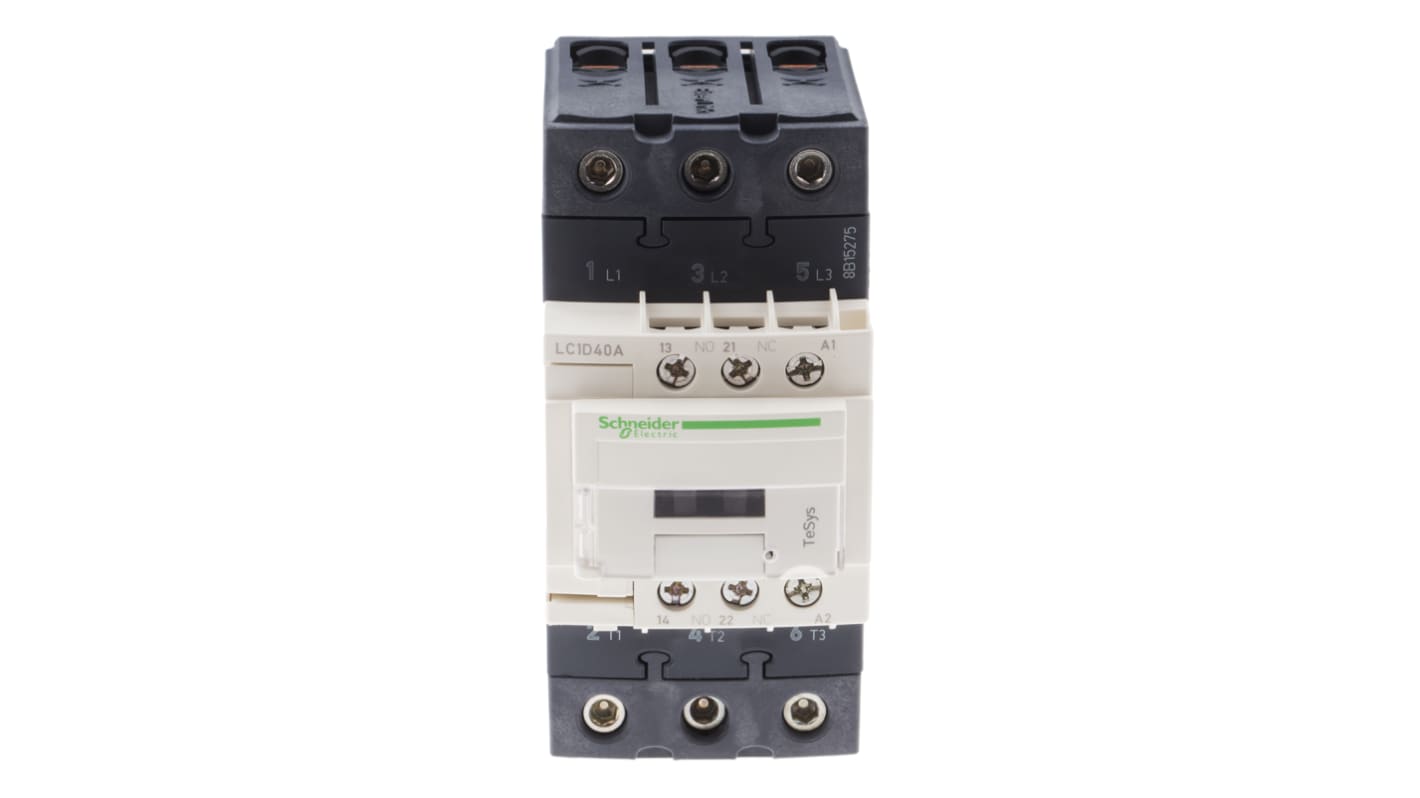

Stycznik TeSyS D 220V ac Schneider Electric styki: 3-biegunowy 30 kW 40 A 3 NO 220V ac Śruba LC1D40AM7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

734,24 zł

(bez VAT)

903,12 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 1
  • Dodatkowe 17 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 6 szt. dostępne od 28 sierpnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +734,24 zł

*cena orientacyjna

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać.

Dowiedz się więcej o produktach RS Better World

Nr art. RS:
744-7478
Numer artykułu Elfa Distrelec:
304-02-151
Nr części producenta:
LC1D40AM7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

220V ac

Liczba Biegunów

3

Napięcie styku

690V ac/dc

Prąd zestyku

40A

Moc znamionowa

30kW

Seria

TeSyS D

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Śruba

Prąd roboczy Ie

40A

Zastosowanie stycznika

Obciążenie rezystancyjne, Sterowanie silnikiem

Minimalna temperatura robocza

-40°C

Napięcie obwodu sterowania Uc

220V ac

Maksymalna temperatura robocza

60°C

Głębokość

120mm

Długość

122mm

Normy/Zatwierdzenia

UL, CSA

Szerokość

55mm

Better World produkty

Tak

Kryteria Better World

Projektowanie uwzględniające demontaż

Konfiguracja styków i przełączania

3P

Stycznik Schneider Electric, rozpraszanie ciepła 5 W, minimalny prąd przełączania 5 mA – seria LC1D – LC1D40AM7


Za pomocą tego stycznika firmy Schneider Electric można włączyć uproszczone sterowanie silnikiem. Gdy cewka jest zasilana, generuje się pole magnetyczne, które szybko otwiera i zamyka swoje styki, aby włączyć lub wyłączyć silnik. Można oczekiwać czasu otwarcia od 4 do 10 ms i czasu zamknięcia od 12 do 26 ms. Trzybiegunowa konstrukcja urządzenia sprawia, że jest to właściwy wybór do trójfazowych obwodów silników. Dzięki pojemności do 30 kW mocy silnika został zbudowany do systemów o dużych obciążeniach. Montaż na szynie DIN oznacza, że podczas montażu tego urządzenia nie musisz kopać głęboko w skrzynce narzędziowej, co pozwala zaoszczędzić czas i kłopoty.

Cechy i zalety


• Traci zaledwie 5 W mocy do ogrzewania podczas pracy, co czyni go energooszczędnym rozwiązaniem

• Kompaktowe wymiary 122 (wys.) x 51 (szer.) x 120 mm (dł.) zapewniają oszczędną instalację w zatłoczonych konfiguracjach

• Waży zaledwie 850 g, dzięki czemu nie obciąża konfiguracji

• Dostarczany z osłoną ochronną zapobiegającą kontaktowi z działającymi częściami i zapewniającą bezpieczną obsługę

Zastosowania


• Urządzenia CNC

• Przenośniki przemysłowe

• Winda i schody schodowe

Ile napięcia przepięciowego może wytrzymać ten stycznik?


Urządzenie to radzi sobie z napięciem impulsowym do 6 kV bez łamania potu, dzięki czemu nadaje się do użytku w zastosowaniach podatnych na szczyty mocy.

Styczniki Schneider Electric LC1D TeSys D.


Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


  • Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

  • AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

  • AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    • Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


  • Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.
