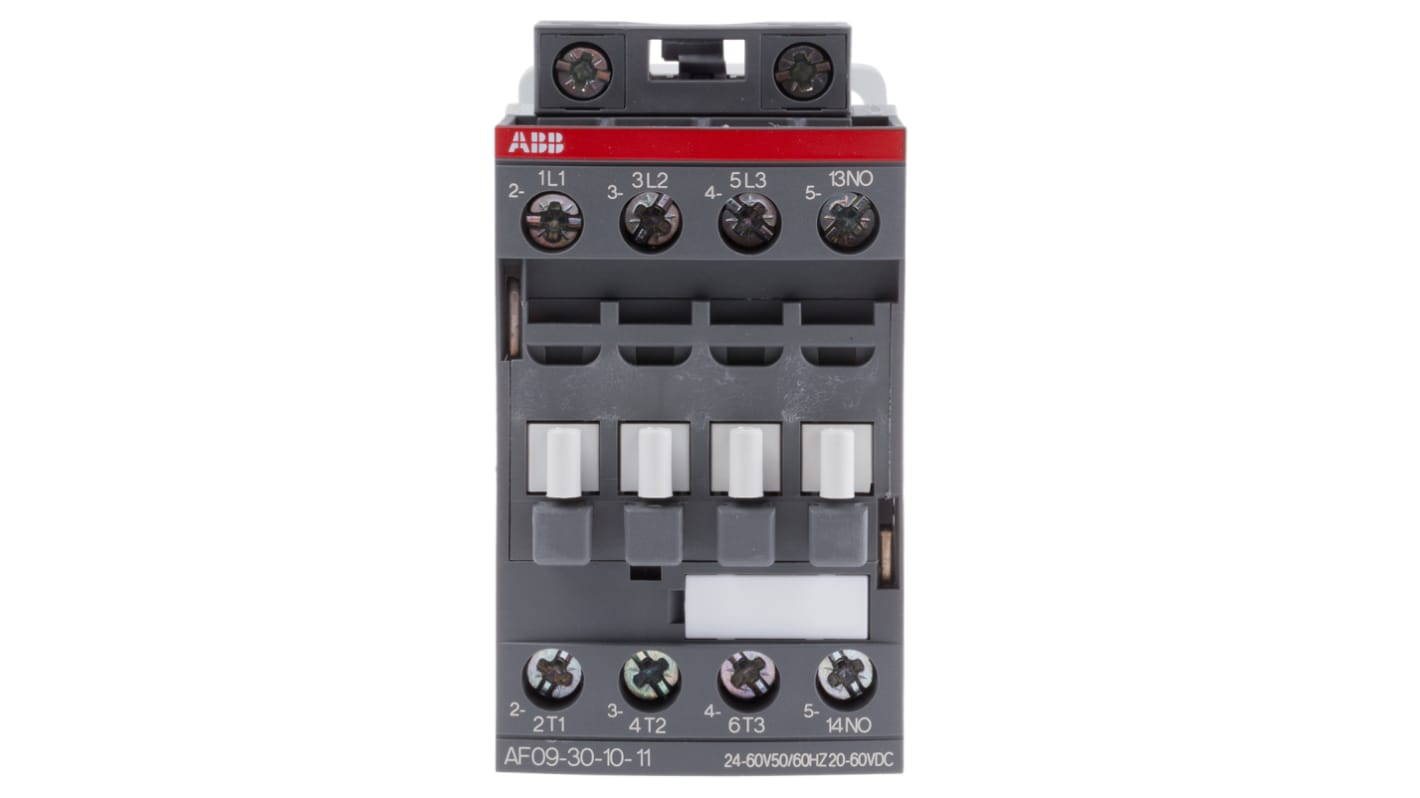

Stycznik AF09 24V ac/dc ABB styki: 3-biegunowy 4 kW 25 A 3 NO 60V Śruba 1SBL137001R1110 AF09-30-10-11

Nr art. RS:: 764-8983
Numer artykułu Elfa Distrelec:: 304-01-600
Nr części producenta:: 1SBL137001R1110 AF09-30-10-11
Producent:: ABB

Stycznik AF09 24V ac/dc ABB styki: 3-biegunowy 4 kW 25 A 3 NO 60V Śruba 1SBL137001R1110 AF09-30-10-11

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

185,81 zł

(bez VAT)

228,55 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

Dodatkowe 24 szt. dostępne od 24 sierpnia 2026
Dodatkowe 170 szt. dostępne od 24 sierpnia 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	185,81 zł

*cena orientacyjna

Nr art. RS:: 764-8983
Numer artykułu Elfa Distrelec:: 304-01-600
Nr części producenta:: 1SBL137001R1110 AF09-30-10-11
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	24V ac/dc
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V ac
	Prąd zestyku	25A
	Moc znamionowa	4kW
	Seria	AF09
	Typ montażu	Szyna DIN
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO
	Liczba styków dodatkowych	1
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Typ złącza	Śruba
	Minimalna temperatura robocza	-25°C
	Prąd roboczy Ie	25A
	Zastosowanie stycznika	Sterowanie silnikiem
	Napięcie obwodu sterowania Uc	60V
	Maksymalna temperatura robocza	60°C
	Długość	86mm
	Szerokość	45mm
	Głębokość	77mm
	Normy/Zatwierdzenia	CE, cULus, UL
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 24V ac/dc
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V ac
	Prąd zestyku 25A
	Moc znamionowa 4kW
	Seria AF09
	Typ montażu Szyna DIN
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO
	Liczba styków dodatkowych 1
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Typ złącza Śruba
	Minimalna temperatura robocza -25°C
	Prąd roboczy Ie 25A
	Zastosowanie stycznika Sterowanie silnikiem
	Napięcie obwodu sterowania Uc 60V
	Maksymalna temperatura robocza 60°C
	Długość 86mm
	Szerokość 45mm
	Głębokość 77mm
	Normy/Zatwierdzenia CE, cULus, UL
	Konfiguracja styków i przełączania 3P

Kraj pochodzenia:: FR

Stycznik ABB, prąd znamionowy 25 A, napięcie Coil 24 V AC/DC - seria AF09 - 1SBL137001R1110 AF09-30-10-11

Zamontować ten stycznik o wysokiej wydajności z modułu ABB, aby włączyć i wyłączyć obwody elektryczne o dużej pojemności. 3-stykowe urządzenie to wszechstronna opcja z elektronicznym modułem Coil, który obsługuje szeroki zakres regulacji napięcia od 24 do 500 V. Wbudowane zabezpieczenie przeciwprzepięciowe zabezpiecza stycznik przed uszkodzeniem spowodowanym przez skoki napięcia i pozwala uniknąć konieczności instalowania dodatkowych filtrów przeciwprzepięciowych. Ten podzespół służy do sterowania operacjami, w tym silnikami 3-fazowymi lub obciążeniami nieindukcyjnymi lub lekko indukcyjnymi.

Cechy i zalety

• Szerokie temperatury pracy od -25°C do +60°C do użytku w trudnych warunkach wewnętrznych i zewnętrznych

• Zakończenie śruby do prostego i bezpiecznego mocowania

• Kompaktowy wymiar 86 (dł.) x 45 (szer.) x 77mm (głęb.) umożliwia instalację w ciasnych przestrzeniach

Zastosowania

• Silniki elektryczne

• Obwody oświetleniowe

• Zastosowania HVAC (ogrzewania, wentylacji i klimatyzacji)

Dlaczego potrzebuję stycznika?

Styczniki są potrzebne do zastosowań wymagających dużej mocy. Umożliwiają one włączanie i wyłączanie niższego prądu i napięcia w celu włączenia lub wyłączenia obwodu o wyższym napięciu. Dzięki temu są to urządzenia o dużej wytrzymałości, które są w stanie poradzić sobie z większym obciążeniem niż przekaźniki sterujące.

Z czego wykonany jest ten stycznik?

Ten stycznik jest wykonany z termoplastycznego tworzywa sztucznego. Jest to materiał izolacyjny, który chroni wewnętrzne styki i chroni osoby prowadzące przed porażeniem prądem elektrycznym.

Styczniki zakresu AF, 3-biegunowe

Styczniki AF są sterowane napięciem AC/DC

Styczniki AF09-AF38 zawierają elektroniczny interfejs cewki COIL akceptujący szerokie napięcie sterowania Ucmin - Ucmax. Tylko cztery cewki mają napięcie sterujące 24 → 500 V prądu stałego lub 20 → 500 V prądu stałego

Styczniki AF..Z wyposażone w cewkę typu Z umożliwiają bezpośrednie sterowanie napięciem 24 V DC, 500 mA na wyjściu PLC i zmniejszają zużycie COIL......... W przypadku styczników z układem AF, wyposażonych w cewkę typu Z COIL, napięcie sterujące jest mniejsze, co pozwala na uzyskanie

Styczniki AF.Z są odporne na krótkie spadki i przerwy w napięciu (zgodność z SEMI F47-0706)

Styczniki AF40-AF96 są używane głównie do sterowania silnikami 3-fazowymi i obwodami mocy do 690 V AC i 220 V DC, te styczniki mają konstrukcję blokową z 3 biegunami głównymi.

AF116-AF140 styczniki są używane głównie do sterowania silnikami 3-fazowymi i obwodami mocy do 690 V AC, AF146 do 1000 V AC

AF190-AF370 są używane głównie do sterowania silnikami 3-fazowymi i obwodami mocy do 1000 V AC, te styczniki mają konstrukcję blokową z 3 biegunami głównymi.

Styczniki AF są wyposażone w zabezpieczenie przeciwprzepięciowe i nie wymagają stosowania filtrów przeciwprzepięciowych

Standards

IEC 60947-1 / 60947-4-7 i EN 60947-1 / 60947-4-1
