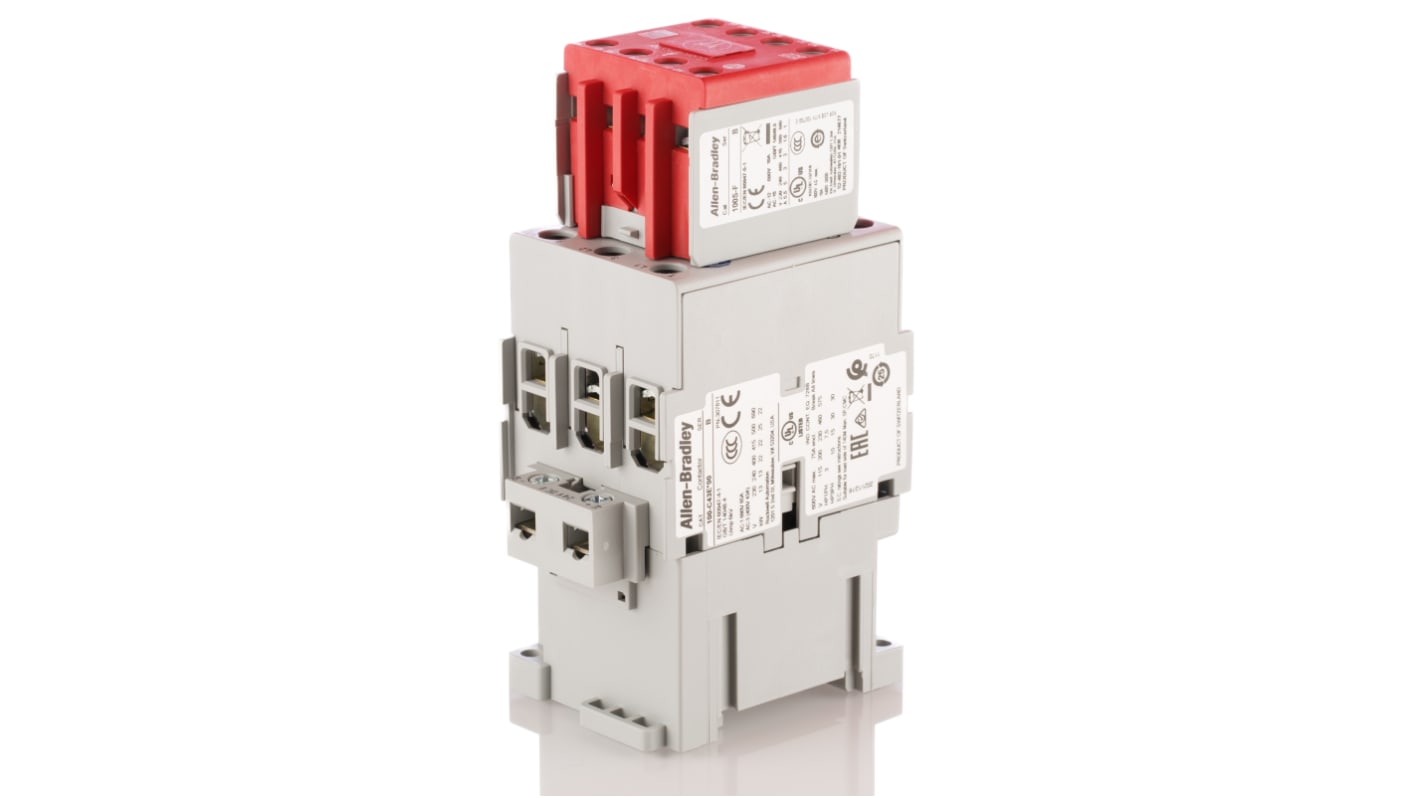

Stycznik 100S-C 24V dc Allen Bradley styki: 3-biegunowy 7.5 kW 43 A 2 NO/2 NC 24V dc Śruba 100S-C43EJ22C

Nr art. RS:: 776-8481
Numer artykułu Elfa Distrelec:: 302-27-139
Nr części producenta:: 100S-C43EJ22C
Producent:: Allen Bradley

Stycznik 100S-C 24V dc Allen Bradley styki: 3-biegunowy 7.5 kW 43 A 2 NO/2 NC 24V dc Śruba 100S-C43EJ22C

Suma częściowa (1 sztuka)*

2 011,05 zł

(bez VAT)

2 473,59 zł

(z VAT)

Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później

Produkty	Za jednostkę
1 +	2 011,05 zł

*cena orientacyjna

Nr art. RS:: 776-8481
Numer artykułu Elfa Distrelec:: 302-27-139
Nr części producenta:: 100S-C43EJ22C
Producent:: Allen Bradley

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Allen Bradley
	Napięcie cewki	24V dc
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V ac
	Prąd zestyku	43A
	Moc znamionowa	7.5kW
	Seria	100S-C
	Funkcja	Sterowanie silnikiem, Odwracanie kierunku
	Typ montażu	Panel
	Konfiguracja w stanie normalnym	2 NO/2 NC
	Liczba styków dodatkowych	4
	Konfiguracja Stykó Dodatkowych Pomocniczych	2 NO/2 NC
	Typ złącza	Śruba
	Minimalna temperatura robocza	-25°C
	Prąd roboczy Ie	43A
	Napięcie obwodu sterowania Uc	24V dc
	Zastosowanie stycznika	Bezpośrednio na linii (DoL), Bezpieczeństwo
	Maksymalna temperatura robocza	60°C
	Szerokość	45mm
	Głębokość	146mm
	Normy/Zatwierdzenia	CCC, UL, RoHS, IEC, EAC, cULus, CSA, CE
	Długość	81mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka Allen Bradley
	Napięcie cewki 24V dc
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V ac
	Prąd zestyku 43A
	Moc znamionowa 7.5kW
	Seria 100S-C
	Funkcja Sterowanie silnikiem, Odwracanie kierunku
	Typ montażu Panel
	Konfiguracja w stanie normalnym 2 NO/2 NC
	Liczba styków dodatkowych 4
	Konfiguracja Stykó Dodatkowych Pomocniczych 2 NO/2 NC
	Typ złącza Śruba
	Minimalna temperatura robocza -25°C
	Prąd roboczy Ie 43A
	Napięcie obwodu sterowania Uc 24V dc
	Zastosowanie stycznika Bezpośrednio na linii (DoL), Bezpieczeństwo
	Maksymalna temperatura robocza 60°C
	Szerokość 45mm
	Głębokość 146mm
	Normy/Zatwierdzenia CCC, UL, RoHS, IEC, EAC, cULus, CSA, CE
	Długość 81mm
	Konfiguracja styków i przełączania 3P

Zwolniony

Kraj pochodzenia:: CH

Allen Bradley3-biegunowy stycznik bezpieczeństwa, 24V DC Coil, 43A - 100S-C43EJ22C

Ten stycznik bezpieczeństwa firmy Rockwell Automation z serii Allen Bradley zapewnia optymalną ochronę obwodów sprzężenia zwrotnego. It ma mechanicznie połączone styki normalnie zamknięte (NC), które nie zmieniają stanu podczas spawania Power pin. Zapobiega to porażeniu prądem elektrycznym, zagrożeniom pożarowym i uszkodzeniu sprzętu. Stycznik może działać zarówno przy zasilaniu prądem przemiennym (AC), jak i prądem stałym (DC), co zwiększa jego wszechstronność. Jego obudowa jest oznaczona kolorem czerwonym, co wyraźnie wskazuje, że jest to urządzenie zabezpieczające. Znajduje się on na przyciskach zatrzymania awaryjnego i Gates bezpieczeństwa.

• 3-biegunowa konfiguracja do sterowania wieloobwodowego • szeroki zakres temperatur roboczych od -25°C do +60°C do użytku w trudnych warunkach • pokrywa ochronna zapobiega obsłudze ręcznej w celu zwiększenia bezpieczeństwa • wskaźnik diodowy (LED) wyraźnie wskazuje STAN WŁĄCZENIA/wyłączenia

Normy i poprawki C.

• IEC 947-5-1 (Międzynarodowa Komisja Elektrotechniczna) • DIN 19240 (Deutges Instytut für Normung)

Jaka jest różnica między stycznikiem a stycznikiem bezpieczeństwa?

Stycznik jest przeznaczony do podstawowych elementów sterujących przełączaniem, co oznacza włączenie lub wyłączenie silnika. Natomiast stycznik bezpieczeństwa wykrywa spoiny i zapobiega zamknięciu normalnie otwartych styków w przypadku wystąpienia spoiny w styku rozwiernym. Zapobiega to uszkodzeniu obwodu i silnika.

100S-C, 3-stykowe styczniki bezpieczeństwa 2N/O i 3N/C.

Styczniki bezpieczeństwa zawarte w biuletynie 100S-C zapewniają mechanicznie połączone, dodatnie kontakty kierowane, wymagane w układach sprzężenia zwrotnego nowoczesnych zastosowań w zakresie bezpieczeństwa. Mechanicznie połączone N.C. Styki pomocnicze nie zmieniają stanu podczas zgrzewania styków elektrycznych. Ponadto pozłacane, bifurcowane styki pomocnicze idealnie nadają się do zastosowań o niskim poborze energii lub do sterowania obwodami sprzężenia zwrotnego z przyłączoną wieloma seriami N. C. Styki dodatkowe.

Styczniki nadmiarowe do izolowania silnika (ruch niebezpieczny)

Główne kontakty z pozytywnym przewodnikiem

Czerwone obudowy kontaktowe ułatwiają identyfikację jako urządzenia bezpieczeństwa

Pokrywa ochronna uniemożliwia ręczne sterowanie - okno umożliwia jednak widoczny stan WŁ/WYŁ

Stycznik bezpieczeństwa

Note

Wersje DC posiadają obwód zabezpieczający diodę
