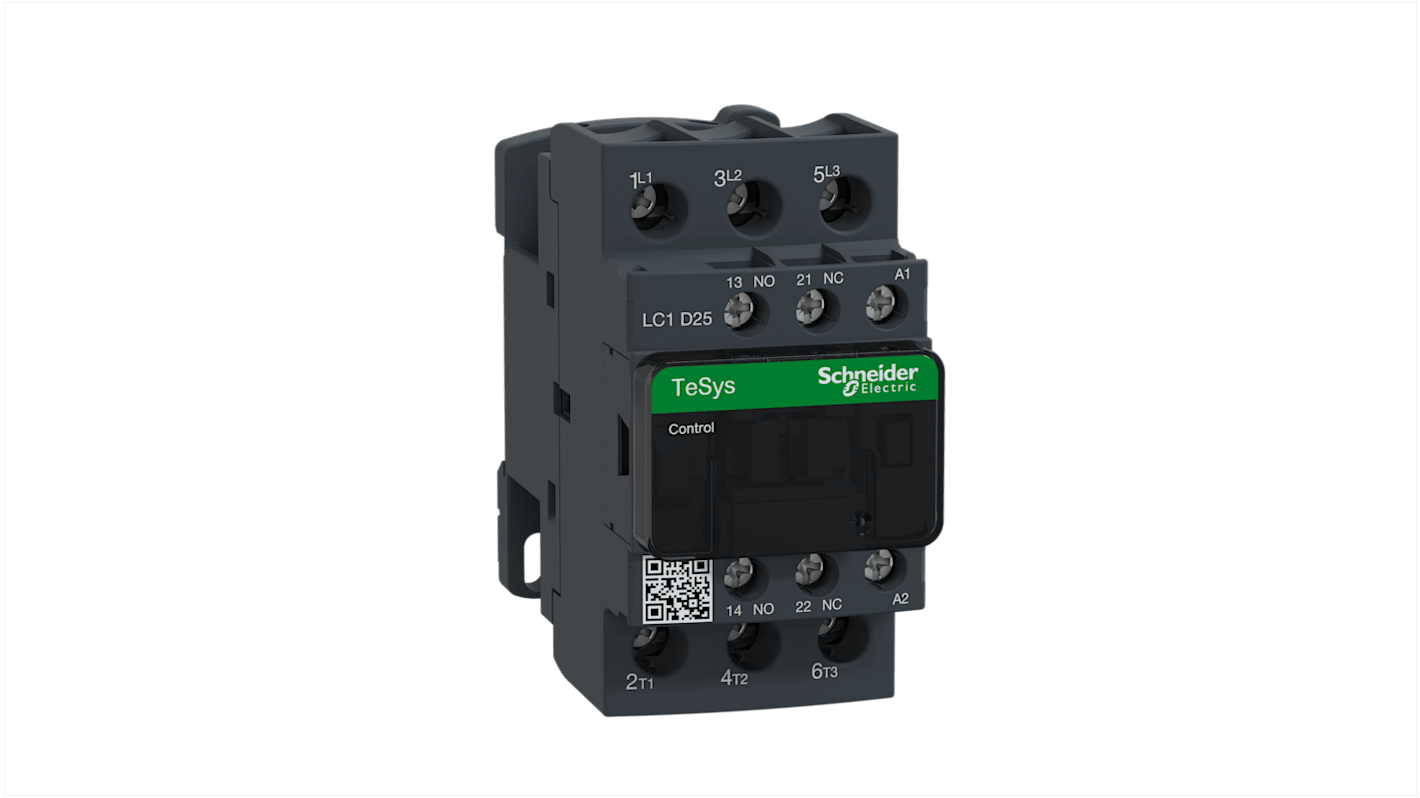

Stycznik TeSyS D 230V ac Schneider Electric styki: 3-biegunowy 22 kW 25 A 3 NO 208V ac Śruba LC1D25LE7

Nr art. RS:: 817-5269
Nr części producenta:: LC1D25LE7
Producent:: Schneider Electric

Stycznik TeSyS D 230V ac Schneider Electric styki: 3-biegunowy 22 kW 25 A 3 NO 208V ac Śruba LC1D25LE7

Suma częściowa (1 sztuka)*

474,53 zł

(bez VAT)

583,67 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Tymczasowo niedostępny

Dostępne od 05 sierpnia 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	474,53 zł

*cena orientacyjna

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać.

Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:: 817-5269
Nr części producenta:: LC1D25LE7
Producent:: Schneider Electric

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Schneider Electric
	Typ produktu	Stycznik
	Napięcie cewki	230V ac
	Liczba Biegunów	3
	Napięcie styku	690V ac
	Prąd zestyku	25A
	Moc znamionowa	22kW
	Seria	TeSyS D
	Typ montażu	Szyna DIN
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO/1 NC
	Liczba styków dodatkowych	2
	Typ złącza	Śruba
	Minimalna temperatura robocza	-5°C
	Napięcie obwodu sterowania Uc	208V ac
	Maksymalna temperatura robocza	60°C
	Głębokość	85mm
	Długość	45mm
	Szerokość	92mm
	Normy/Zatwierdzenia	CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, CSA C22.2 No 60947-4-1, UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
	Better World produkty	Tak
	Kryteria Better World	Projektowanie uwzględniające demontaż
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka Schneider Electric
	Typ produktu Stycznik
	Napięcie cewki 230V ac
	Liczba Biegunów 3
	Napięcie styku 690V ac
	Prąd zestyku 25A
	Moc znamionowa 22kW
	Seria TeSyS D
	Typ montażu Szyna DIN
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO/1 NC
	Liczba styków dodatkowych 2
	Typ złącza Śruba
	Minimalna temperatura robocza -5°C
	Napięcie obwodu sterowania Uc 208V ac
	Maksymalna temperatura robocza 60°C
	Głębokość 85mm
	Długość 45mm
	Szerokość 92mm
	Normy/Zatwierdzenia CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, CSA C22.2 No 60947-4-1, UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
	Better World produkty Tak
	Kryteria Better World Projektowanie uwzględniające demontaż
	Konfiguracja styków i przełączania 3P

Zaloguj się, żeby pobrać modele CAD

Niezgodne

Styczniki Schneider Electric LC1D TeSys D.

Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.

Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

Łatwe w instalacji akcesoria.

Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Jakie akcesoria są dostępne?

Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

Pneumatyczne blokady opóźnienia czasowego.

Tłumiki przepięć napięcia nieustalonego.

Moduły interfejsu i liczniki elektroniczne.

Mechaniczne blokady.

Czy zakres TeSys D jest stycznikiem dwubiegunowym?

Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.
