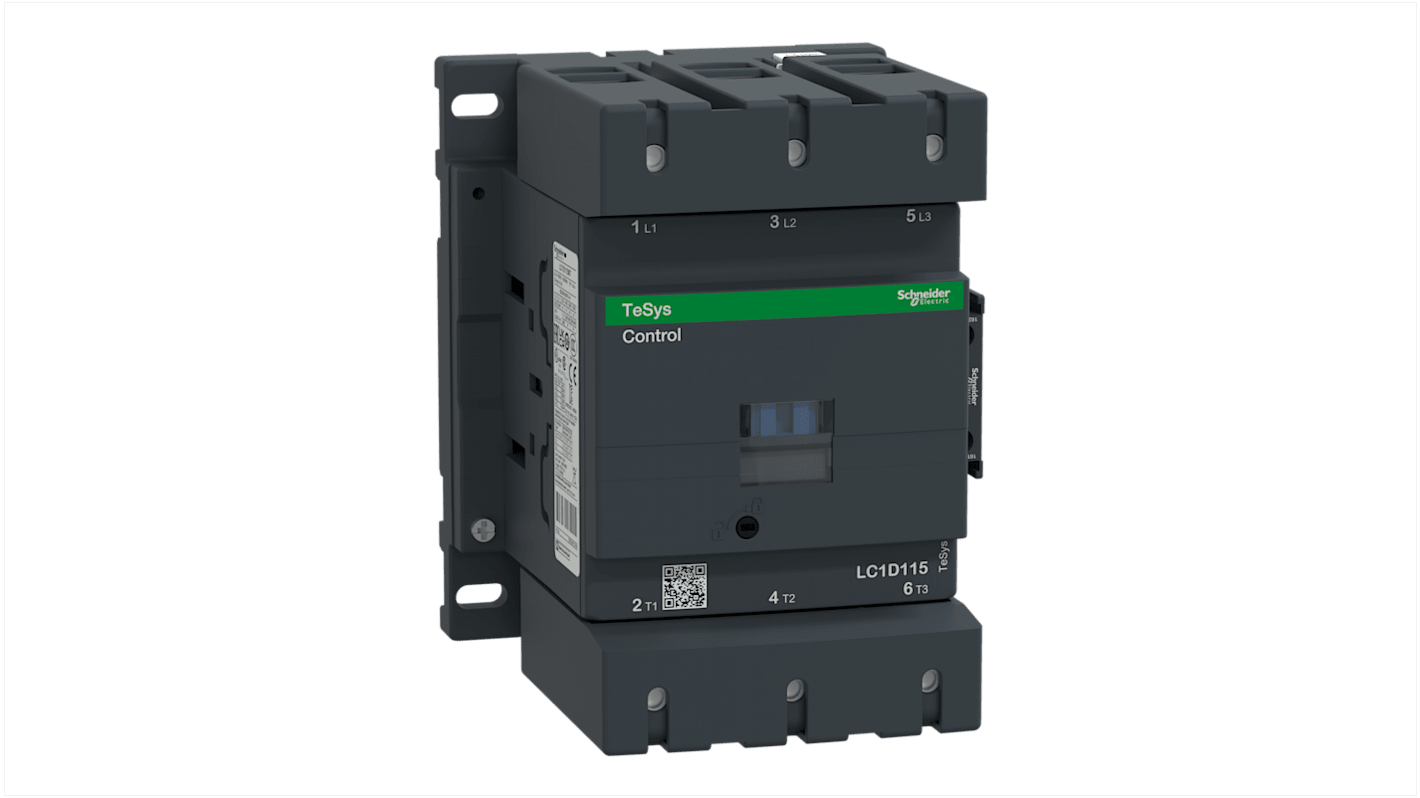

Stycznik 110 V AC Schneider Electric styki: 3 55 kW 115 A 3NO Szyna Śruba LC1D115G7

Styczniki TeSys firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki poziom niezawodności stycznika. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może być wykorzystywana do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys zapewniają szybką i prostą konfigurację, a jednocześnie zachowanie zgodności z międzynarodowymi standardami.

• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem
• wysoka niezawodność
• doskonała jakość
• Wysoka odporność na wstrząsy i wibracje
• możliwość montażu panela za pomocą śrub lub na szynie DIN
• łatwe w instalacji akcesoria

Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.
AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.
AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

• dodatkowe bloki styków z wycieraczkami ząbkowanymi
• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu
• pneumatyczne bloki opóźnienia czasowego
• Przeciwniki przepięciowe napięcia nieustalonego
• moduły interfejsu i elektroniczne timery
• mechaniczne bloki blokujące

Tak, seria TeSys D wykorzystuje ruch translacji liniowej, który zapewnia podwójne rozbijanie biegunów.

Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 115A/1000V AC-3 (55kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 120 V 50/60 Hz AC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (certyfikat lustrzanego odbicia NC), podłączenie zasilania za pomocą złączy śrubowych 2 wejść, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 2400 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 120 mm), montaż na 2 szynach DIN lub mocowanie śrubowe. Stycznik jest przystosowany do 30HP przy 200 do 208VAC, 40HP przy 240VAC, 75HP przy 480VAC i 100HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 600VAC do 250A, stycznik ten może mieć SCCR do 50kA. W przypadku użycia z bezpiecznikami 600VAC klasy J lub CC do 250A, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 120 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 6,22 cala wysokości, 4,72 cala szerokości i 5,35 cala głębokości. Waży 5,51 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

• Wysoka moc znamionowa 55 kW do obsługi dużych obciążeń przemysłowych
• Konstrukcja zacisków śrubowych zapewnia łatwe i bezpieczne połączenia
• konfiguracja 3-biegunowa dla wszechstronnych opcji zastosowań
• Zaawansowana konstrukcja z 3 zestykami zwiernymi zapewnia większą funkcjonalność

• Aplikacje sterowania silnikami w warunkach przemysłowych
• Obsługa obciążeń rezystancyjnych w procesach produkcyjnych
• Nadaje się do kategorii AC-1 i AC-3, zapewniając kompatybilność z różnymi obwodami zasilania

Tak, ma moc znamionową 55 kW, co czyni go idealnym do ciężkich zastosowań przemysłowych.

Stycznik ten może pracować płynnie w temperaturach od -40°C do +70°C.

Tak, jest on specjalnie zaprojektowany do sterowania silnikiem i ma 3-biegunową konfigurację zapewniającą wydajną pracę.

Tak, to urządzenie jest wyposażone w zaciski śrubowe zapewniające wygodne i niezawodne połączenia.

Tak, nadaje się zarówno do kategorii AC-1, jak i AC-3, zapewniając wszechstronność w różnych zastosowaniach obwodów zasilania.
