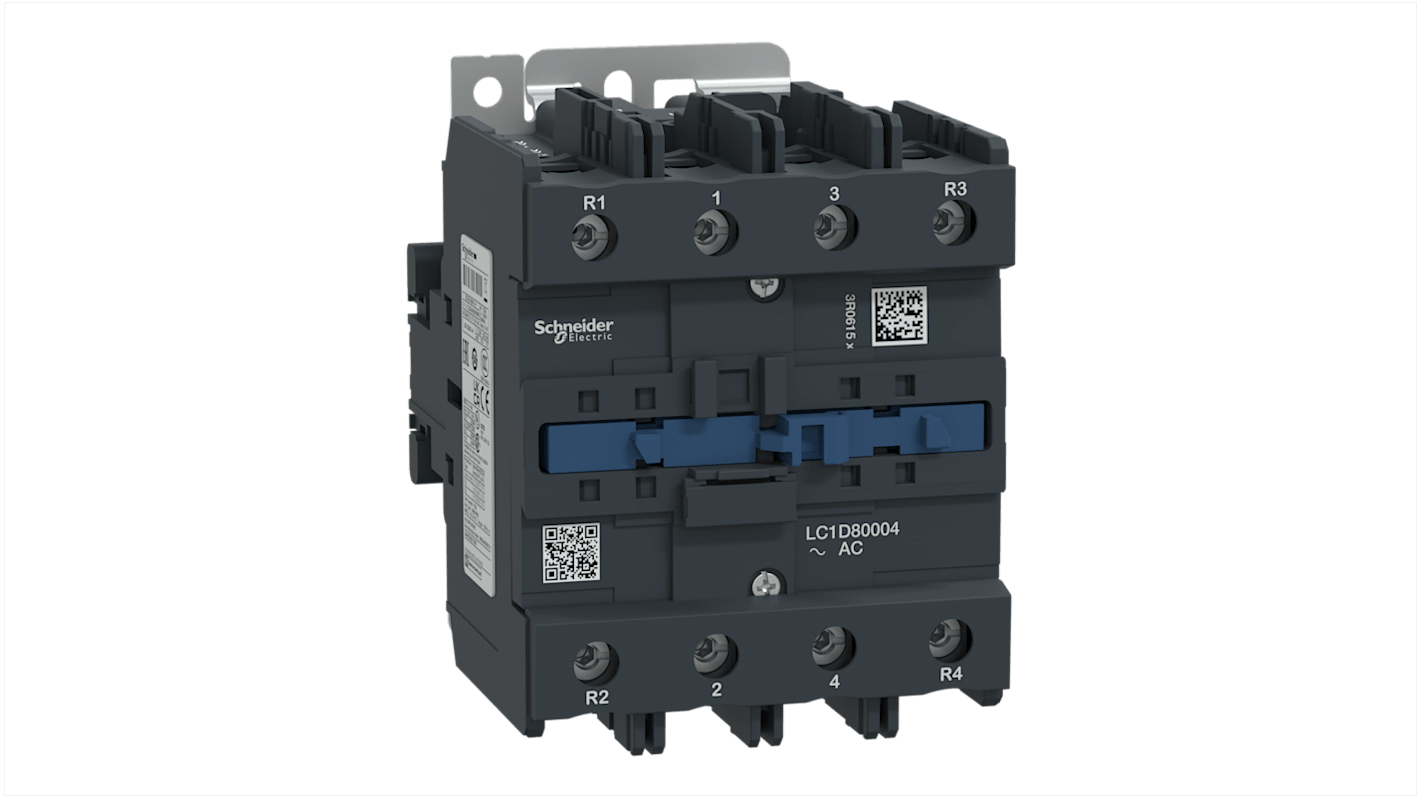

Stycznik TeSyS D 230V ac Schneider Electric styki: 4-biegunowy 12.5 W 80 A 4 NO 230V ac Zacisk śrubowy LC1D80004P5

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 296,38 zł

(bez VAT)

2 824,55 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 2 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 1 szt. dostępne od 20 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 296,38 zł

*cena orientacyjna

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:
844-8425
Nr części producenta:
LC1D80004P5
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

230V ac

Liczba Biegunów

4

Napięcie styku

690V

Prąd zestyku

80A

Seria

TeSyS D

Moc znamionowa

12.5W

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Konfiguracja w stanie normalnym

4 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Zacisk śrubowy

Napięcie obwodu sterowania Uc

230V ac

Prąd roboczy Ie

125A

Minimalna temperatura robocza

-5°C

Zastosowanie stycznika

Obciążenie rezystancyjne, Sterowanie silnikiem

Maksymalna temperatura robocza

60°C

Szerokość

96mm

Głębokość

125mm

Normy/Zatwierdzenia

UL, RoHS, IEC, EAC, CSA, CCC

Długość

127mm

Better World produkty

Tak

Konfiguracja styków i przełączania

3P

Zwolniony

Kraj pochodzenia:
FR

Schneider Electric LC1D80004P5


Stycznik TeSys Deca, 4-biegunowy (4NO), do obciążeń nieindukcyjnych do 125A/1000V AC-1. Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 230V 50Hz AC, podłączenie zasilania za pomocą zacisków śrubowych, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 96 mm), montaż na szynie DIN lub przykręcany. Bez wbudowanych styków pomocniczych, dostępne boczne i przednie bloki styków pomocniczych (zamawiane oddzielnie). Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,78 cala szerokości i 4,92 cala głębokości. Waży 3,88 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


    Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

    AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

    AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


    Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.
