Stycznik LC1D 110 V Schneider Electric styki: 4-biegunowy 12.5 W 20 A 4 NO 110 V Zacisk śrubowy LC1DT20FD

Suma częściowa (1 sztuka)*

471,73 zł

(bez VAT)

580,23 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 15 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +471,73 zł

*cena orientacyjna

Nr art. RS:
844-8980
Nr części producenta:
LC1DT20FD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

110 V

Typ produktu

Stycznik

Liczba Biegunów

4

Napięcie styku

690V

Prąd zestyku

20A

Moc znamionowa

12.5W

Seria

LC1D

Funkcja

Sterowanie silnikiem

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

4 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Zacisk śrubowy

Prąd roboczy Ie

20A

Napięcie obwodu sterowania Uc

110 V

Minimalna temperatura robocza

-5°C

Zastosowanie stycznika

Obciążenie rezystancyjne, Sterowanie silnikiem

Maksymalna temperatura robocza

60°C

Głębokość

99mm

Szerokość

45 mm

Normy/Zatwierdzenia

UL, RoHS, IEC, EAC, CSA, CCC

Długość

85mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Zwolniony

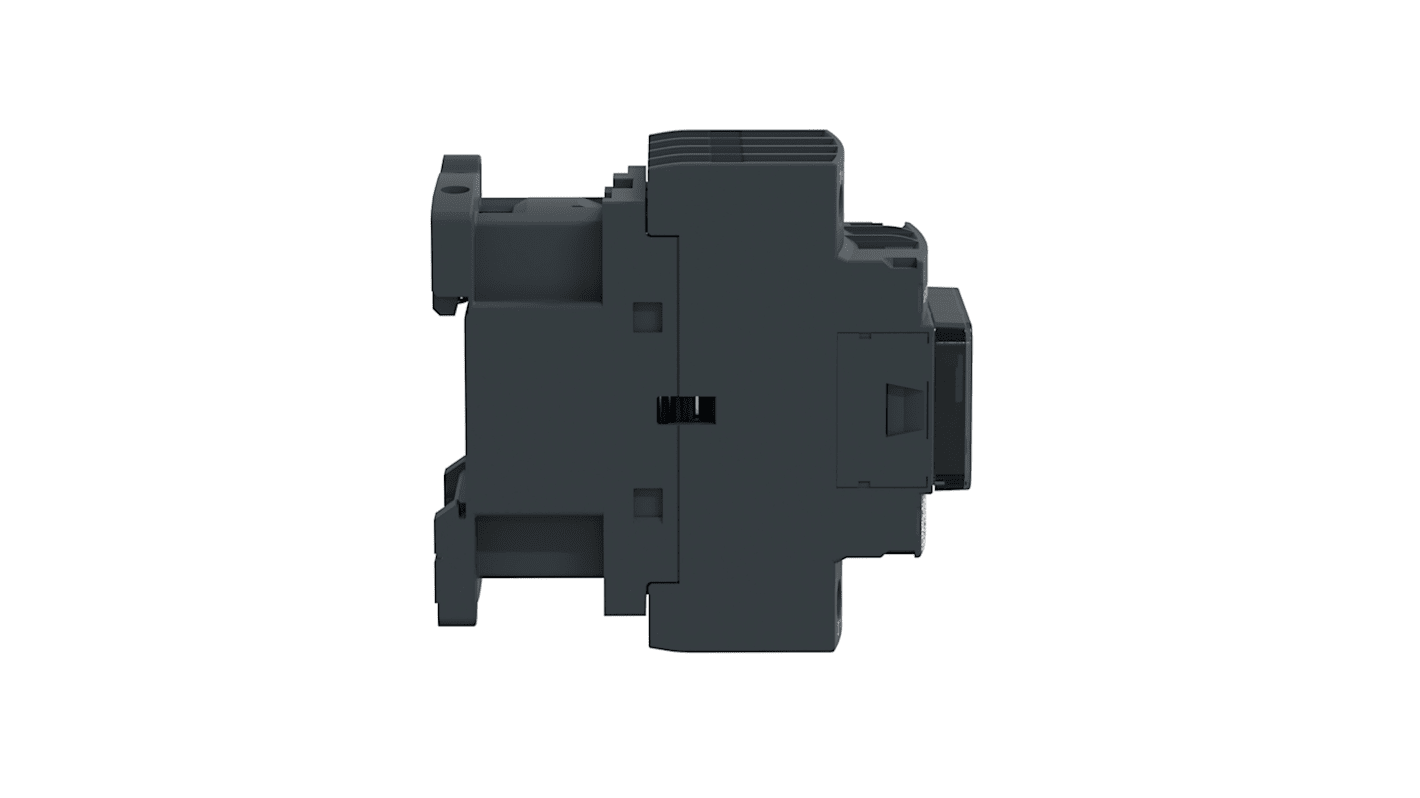

Schneider Electric LC1DT20FD


Stycznik TeSys Deca, 4-biegunowy (4NO), do obciążeń nieindukcyjnych do 20A/690V AC-1. Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 110 V DC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Obciążalność rezystancyjna styków zasilania wynosi 20 A. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,35 cala wysokości, 1,77 cala szerokości i 3,90 cala głębokości. Waży 0,80 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Charakterystyka i zalety.


TeSys D zapewnia integrację z systemami sterowania.

Tworzyć rozruszniki silników.

Stycznik przełączający, cewki przekaźników.

Urządzenia do sterowania zasilaniem i sygnalizacji.

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem

  • Pneumatyczne blokady opóźnienia czasowego

  • Tłumiki przepięć napięcia nieustalonego

  • Moduły interfejsu i liczniki elektroniczne

  • Mechaniczne blokady

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


    Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

    LC1DT20FD: Schneider Electric: Cechy stycznika LC1D TeSys D.


  • Obciążenia rezystancyjne.

  • Kategoria AC-1.

  • = 690 V AC 25...400 Hz dla obwodu zasilania, <= 300 V DC dla obwodu zasilania UE napięcie znamionowe.

  • 20 A (<= 60 °C) przy <= 440 V AC AC-1 dla obwodu zasilania IE prąd znamionowy.

  • Standardowy obwód prądu stałego.

  • Napięcie obwodu 110 V dc.

  • 1 NO + 1 NC styk pomocniczy.

  • Kategoria przepięcia III.

  • Znamionowa obciążalność zrywająca 250 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.

  • W komplecie pokrywa ochronna.

  • Mocowanie płyty i szyny.

  • IP2x przód zgodny z normą IEC 60529.

    • Certificate No.

    BV, CCC, CSA, DNV, GL, GOST, RINA, UL, LROS.

    Standards

    EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 nr 14
