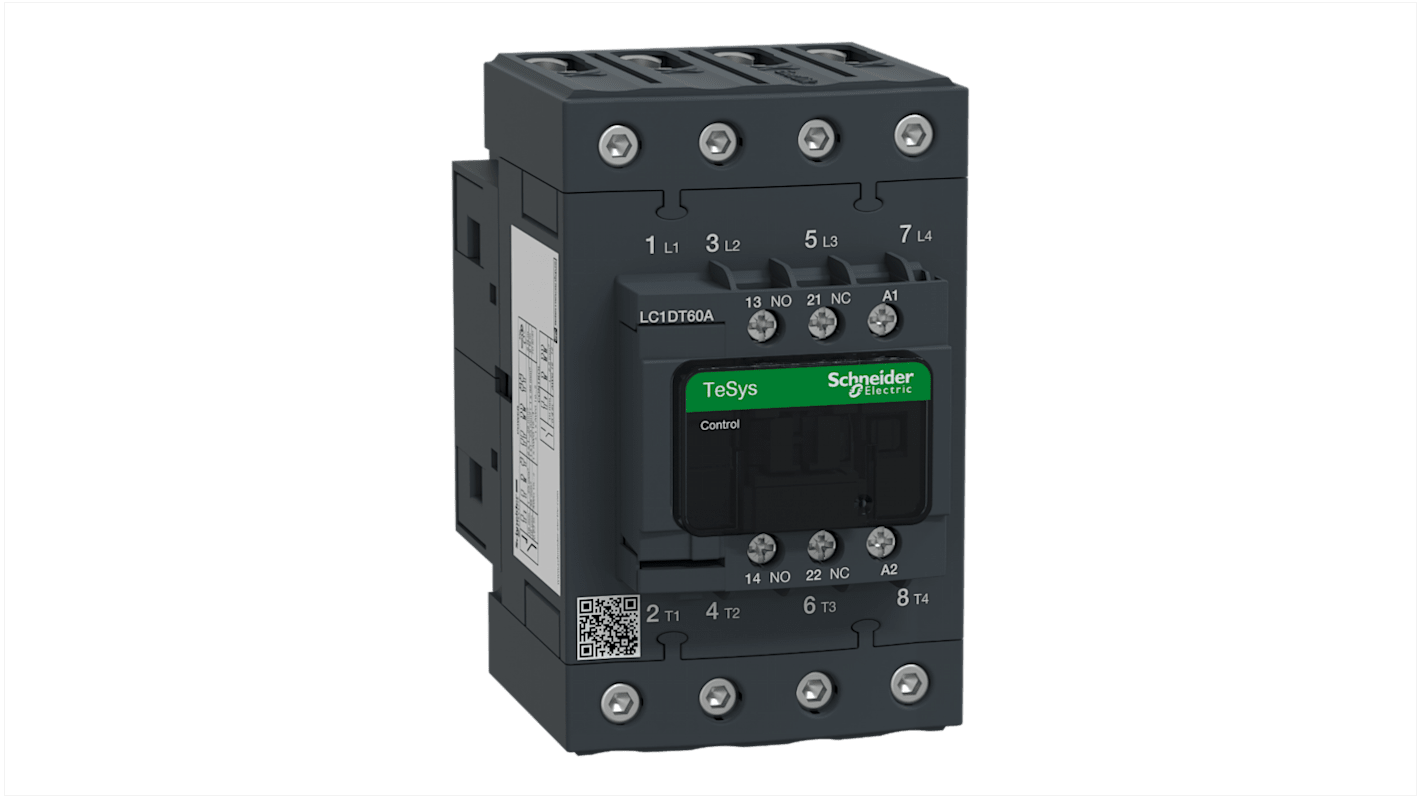

Stycznik TeSyS D 48V Schneider Electric styki: 4-biegunowy 5.8 W 60 A 4 NO 48V Zacisk śrubowy LC1DT60AE7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

1 047,32 zł

(bez VAT)

1 288,20 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 1 szt. dostępne od 04 maja 2026
  • Dodatkowe 6 szt. dostępne od 04 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +1 047,32 zł

*cena orientacyjna

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:
844-9311
Nr części producenta:
LC1DT60AE7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

48V

Typ produktu

Stycznik

Liczba Biegunów

4

Napięcie styku

690V

Prąd zestyku

60A

Seria

TeSyS D

Moc znamionowa

5.8W

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Typ montażu

Płytka, Mocowanie szynowe

Konfiguracja w stanie normalnym

4 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Zacisk śrubowy

Zastosowanie stycznika

Obciążenie rezystancyjne

Napięcie obwodu sterowania Uc

48V

Minimalna temperatura robocza

-40°C

Prąd roboczy Ie

60A

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

UL, RoHS, IEC, EAC, CSA, CCC

Długość

122mm

Głębokość

120mm

Szerokość

70mm

Better World produkty

Tak

Konfiguracja styków i przełączania

4P

Zwolniony

Stycznik Schneider Electric serii LC1D, prąd styku 60 A, napięcie cewki 48 V – LC1DT60AE7


Stycznik ten jest kompaktowym elektromechanicznym urządzeniem przełączającym zaprojektowanym do sterowania obciążeniami rezystancyjnymi i zadań sterowania silnikami w panelach przemysłowych. Działa z cewki sterującej AC i jest przeznaczony do montażu na płytce lub szynie w instalacjach automatycznych i elektrycznych, w których wymagany jest 4-biegunowy układ przełączania.

Cechy i zalety


• Znamionowy prąd roboczy 60 A umożliwiający ciągłe przełączanie w trudnych warunkach
• Cewka 48 V AC zużywająca 5,8 W zapewnia stabilną sygnalizację obwodu sterowania
• Konfiguracja bieguna głównego 4NO zapewniająca łatwą izolację bieguna
• Zaciski śrubowe umożliwiające montaż wytrzymałych przewodów o średnicy do 35 mm2
• Wysoka zdolność przerywania 800 A przy 440 V, obsługa przerwań usterek
• Szeroki zakres temperatur roboczych do -40°C w trudnych warunkach

Zastosowania


• Odpowiednie do przemysłowych paneli sterowania silnikiem wymagających kompaktowych styczników
• Idealne do przełączania obwodów grzewczych rezystancyjnych do 690 V
• Do użytku z systemami sterowania wymagającymi uruchamiania cewki 48 V AC
• Może być używany do automatyzacji maszyn wymagającej czterobiegunowego przełączania
• Odpowiednie do modernizacji na szynie DIN lub rozdzielnicy montowanej na płytce

Jaki poziom ochrony zapewnia przed dostępem z przodu?


Urządzenie zapewnia ochronę IP20 na przedniej powierzchni, zapewniając dostęp bezpieczny dla palców w instalacjach obudowy.

Jakiego trwałości mechanicznej i elektrycznej można oczekiwać?


Wytrzymałość mechaniczna wynosi 6 milionów cykli, a trwałość elektryczna 1,4 miliona cykli podczas przełączania obciążeń 60 A AC-1 przy napięciu do 440 V.

Jak szybko działa po podłączeniu i wyłączeniu zasilania?


Typowe czasy zamykania wahają się od 12 MS do 26 MS, a czasy otwarcia od 4 MS do 19 MS w zależności od częstotliwości zasilania cewki.

Jakie ograniczenia środowiskowe wpływają na jego użytkowanie na dużej wysokości?


Jest przeznaczony do pracy na wysokości do 3000 m i wymaga obniżania temperatury podczas pracy w zakresie od 60 do 70°C.

Czy istnieją ograniczenia dotyczące zmiany napięcia sterującego w celu zapewnienia niezawodnej pracy?


Cewka sterująca działa w określonych granicach z progami wciągania i opuszczania wyrażonymi jako ułamki napięcia nominalnego cewki, aby zapewnić przewidywalne przełączanie.
