Stycznik 240 V AC Schneider Electric styki: 3 115 A 3NO LC1D115U5

Nr art. RS:: 845-1346
Nr części producenta:: LC1D115U5
Producent:: Schneider Electric

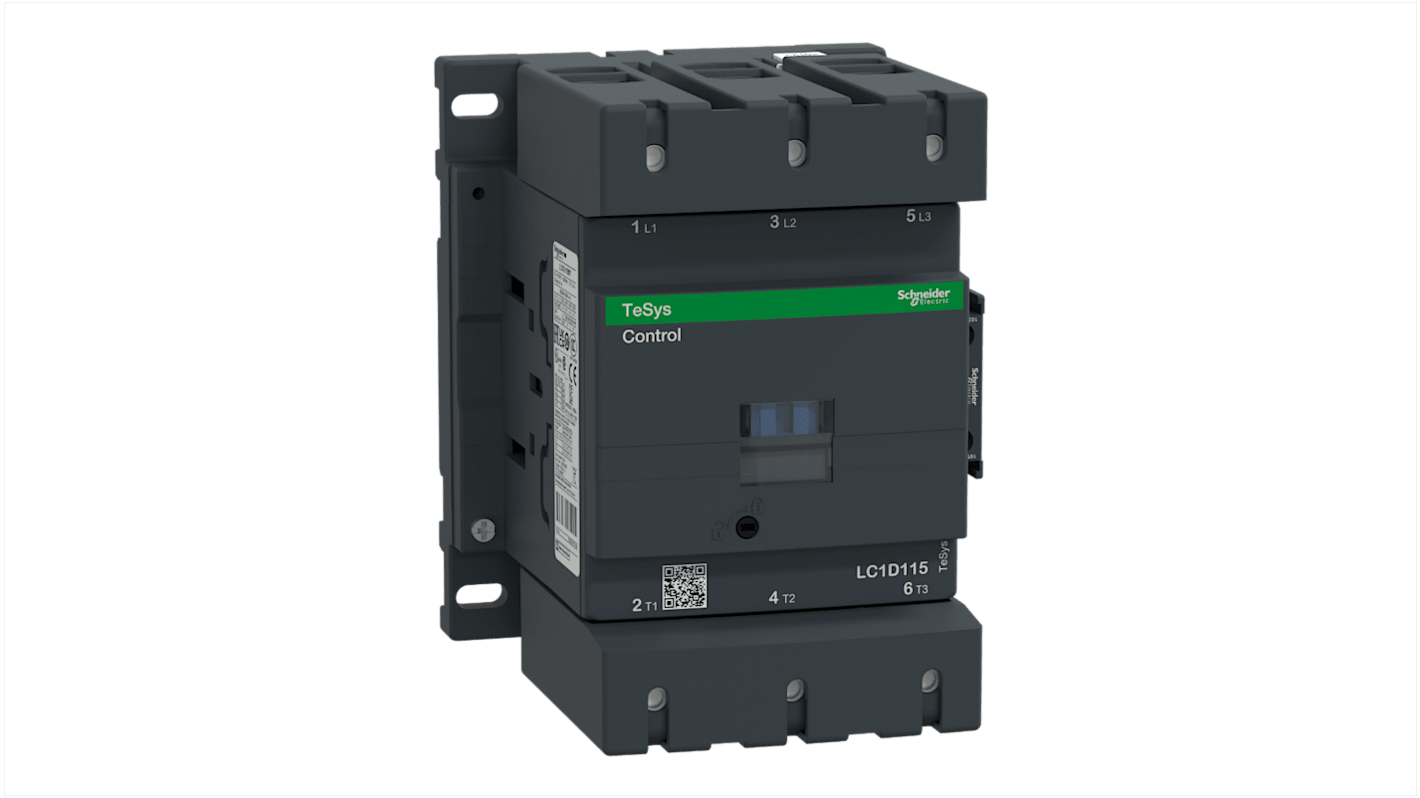

Stycznik 240 V AC Schneider Electric styki: 3 115 A 3NO LC1D115U5

Ilustracja przedstawia przykład produktu

Cena netto za szt.**

2 416,50 zł

(bez VAT)

2 972,30 zł

(z VAT)

Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 05.03.2025, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.*

* Daty dostawy mogą ulec zmianie w zależności od wybranej ilości i adresu dostawy.

BEZPŁATNA dostawa przy zamówieniu powyżej 300,00 zł

Wysyłka standardowa

Produkty	Za jednostkę
1 +	2 416,50 zł

**cena za opakowanie

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:: 845-1346
Nr części producenta:: LC1D115U5
Producent:: Schneider Electric

Zaloguj się, żeby pobrać modele CAD

Styczniki nawrotne Schneider Electric TeSys D LC1D (LC1D115U5) / styczniki bez napędu wstecznego i przekaźniki sterujące.

Styczniki TeSys D umożliwiają szybką i łatwą skonfigurowanie wszystkich urządzeń zgodnych z międzynarodowymi standardami. Schludny i kompaktowy rozmiar 45 mm i 55 mm z modelami 40 A do 65 A z technologią EverLink Terminal.

Charakterystyka i zalety.

TeSys D zapewnia integrację z systemami sterowania.
Tworzyć rozruszniki silników.
Stycznik przełączający, cewki przekaźników.
Urządzenia do sterowania zasilaniem i sygnalizacji.

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.
AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.
AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Jakie akcesoria są dostępne?

Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi

Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem

Pneumatyczne blokady opóźnienia czasowego

Tłumiki przepięć napięcia nieustalonego

Moduły interfejsu i liczniki elektroniczne

Mechaniczne blokady

Czy zakres TeSys D jest stycznikiem dwubiegunowym?

Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

LC1D115U5 Schneider Electric: Cechy stycznika LC1D TeSys D.

Sterowanie silnikiem i obciążenia rezystancyjne.

AC-1, AC-3.

<= 1000 V AC 25...400 Hz dla obwodu zasilania, <= 300 V DC dla obwodu zasilania UE napięcie znamionowe.

Moc silnika 30 kW przy 220...230 V AC 50/60 Hz, 55 kW przy 380...400 V AC 50/60 Hz, 65 kW przy 1000 V AC 50/60 Hz, 75 kW przy 500 V AC 50/60 Hz, 80 kW przy 660...690 V AC 50/60 Hz, 59 kW przy 415...440 V AC 50/60 Hz.

200 A (<= 60 °C) przy <= 440 V AC AC-1 dla obwodu zasilania, 115 A (<= 60 °C) przy <= 440 V AC-3 dla obwodu zasilania, IE prąd znamionowy.

Obwód AC 50 Hz.

Napięcie obwodu 240 V ac.

1 NO + 1 NC styk pomocniczy.

Kategoria przepięcia III.

Znamionowa obciążalność zrywająca 1100 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.

W komplecie pokrywa ochronna.

Mocowanie płyty i szyny.

IP2x przód zgodny z normą IEC 60529.

.

Normy

EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 nr 14

Certificate No.

BV, CCC, CSA, DNV, GL, GOST, RINA, UL, LROS.

Atrybut	Parametr
Napięcie cewki	240 V AC
Liczba styków	3
Prąd znamionowy styków	115 A
Zakres	TeSys D
Seria	LC1D
Konfiguracja w stanie normalnym	3NO
Długość	158mm
Szerokość	120mm
Głębokość	136mm
Better World certyfikaty	Green Premium
Better World produkty	Tak
Maksymalna temperatura robocza	+60°C
Minimalna temperatura robocza	-5°C
