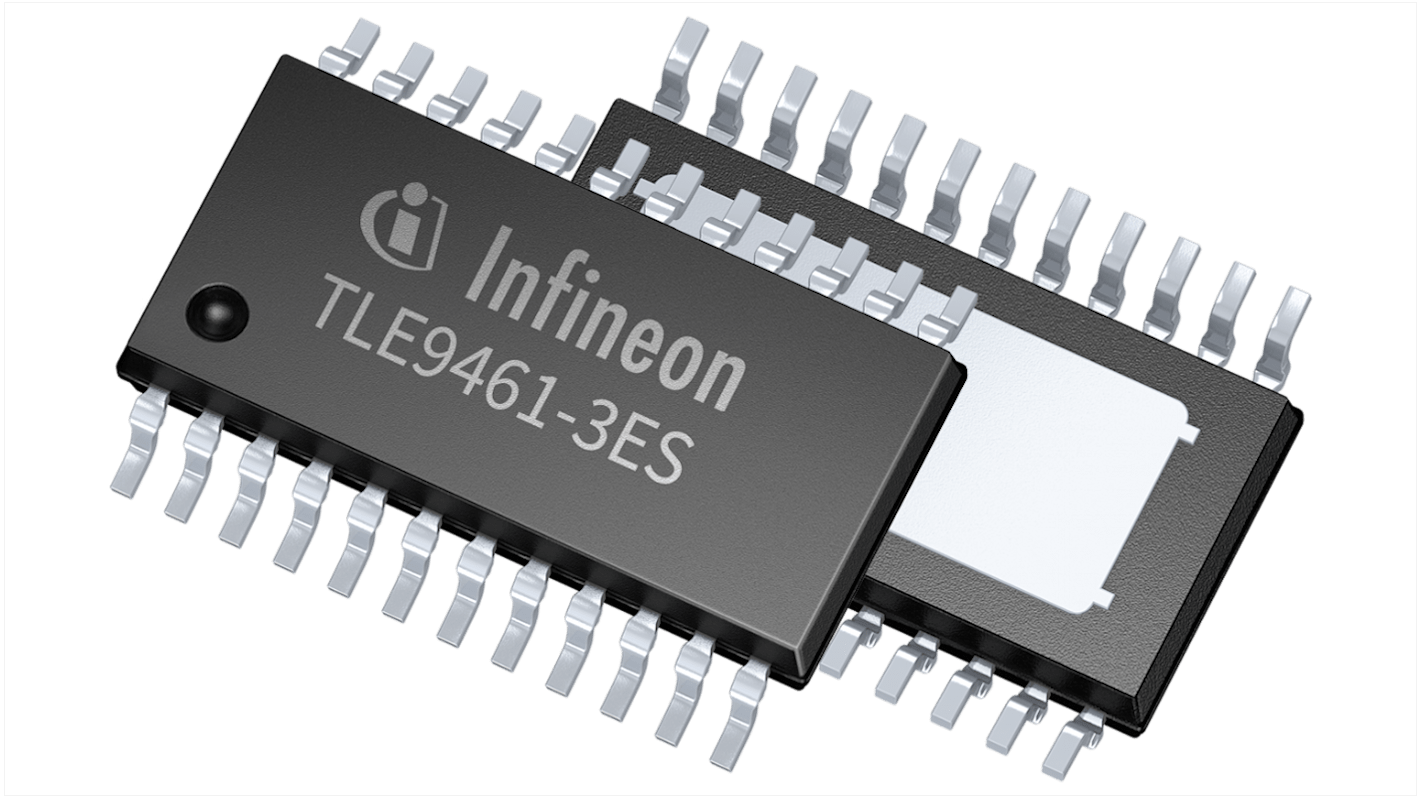

System-On-Chip TLE94613ESXUMA1 Samochodowe TSDSO-24

Urządzenie Infineon TLE94613ESXUMA1 jest przeznaczone do różnych zastosowań MOTORYZACYJNYCH CAN jako główne źródło zasilania mikrokontrolera oraz jako interfejs dla SIECI MAGISTRALI CAN, w tym DO FUNKCJI CZĘŚCIOWEGO łączenia sieci CAN. Aby obsługiwać te aplikacje, układ podstawowy systemu (SBC) zapewnia główne funkcje, takie jak regulator niskiego napięcia 5 V (LDO) dla np. zasilania mikrokontrolera, inny regulator niskiego napięcia 5 V z zabezpieczeniem przed zanikiem zasilania, np. zasilanie czujnika, transceiver HS-CAN obsługujący CAN FD i SIEĆ częściową CAN (w tym Tryb tolerancji FD) do transmisji danych, wysokonapięcia GPIO z wbudowanymi funkcjami ochronnymi i 16-bitowym szeregowym interfejsem peryferyjnym (SPI) do sterowania i monitorowania urządzenia.

Pełna zgodność z „wymaganiami dotyczącymi sprzętu dla interfejsów LIN, CAN i Flexray w zastosowaniach motoryzacyjnych” w wersji 1.3, 2012-05-04
Pompa zasilająca do ochrony przed odwróceniem biegunowości N-kanałową MOSFET z wbudowaną funkcją modulacji widma rozrzucania zapewniającą optymalną wydajność EMC
Uniwersalne wejście Wake wysokiego napięcia do monitorowania poziomu napięcia i wykrywania budzi
Uniwersalny przełącznik wysokiego napięcia z możliwością konfiguracji w trybie Fail Output (GPIO), Wake Input (Wake Input), Low-side switch (Włącznik niskiej strony) lub High-side switch (Przełącznik wysokiej strony)
Funkcja pomiaru wysokiego napięcia jako alternatywne przypisanie styków
Wyjścia awaryjne dla sygnalizacji awaryjnej
Konfigurowalne źródła budzi
Zresetuj wyjście i przerwij wyjście
