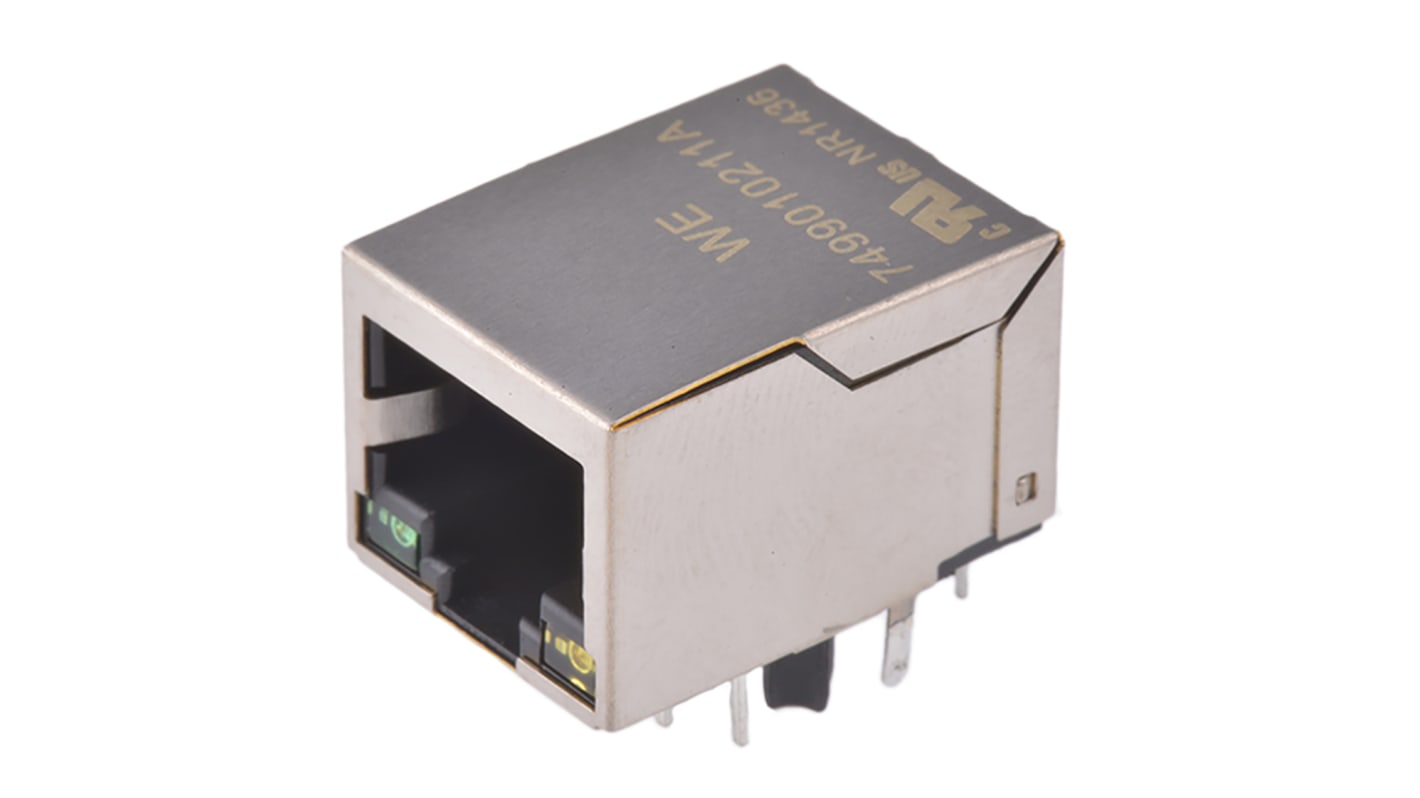

Transformator LAN Ethernet Wurth Elektronik IEEE 802.3u Otwór przelotowy 13.5 mm 1500 Vrms 15.88mm 21.84 mm
- Nr art. RS:
- 814-9879
- Nr części producenta:
- 7499010211A
- Producent:
- Wurth Elektronik
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 5, aby zaoszczędzić 5%
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
41,44 zł
(bez VAT)
50,97 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 1 szt. do wysyłki z innej lokalizacji
- Dodatkowe 2 szt. dostępne od 20 listopada 2026
- Dodatkowe 31 szt. dostępne od 14 grudnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Oszczędzasz |
|---|---|---|
| 1 - 4 | 41,44 zł | - |
| 5 - 9 | 39,24 zł | 5% |
| 10 - 30 | 37,35 zł | 9% |
| 31 - 61 | 35,42 zł | 14% |
| 62 + | 33,66 zł | 18% |
*cena orientacyjna
- Nr art. RS:
- 814-9879
- Nr części producenta:
- 7499010211A
- Producent:
- Wurth Elektronik
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Wurth Elektronik | |
| Typ produktu | Transformator LAN Ethernet | |
| Liczba wyjść | 1 | |
| Tłumienie Wtrąceniowe | -1.4dB | |
| Typ montażu | Otwór przelotowy | |
| Głębokość | 21.84mm | |
| Długość | 13.5mm | |
| Szerokość | 15.88mm | |
| Indukcyjność | 350μH | |
| Minimalna temperatura robocza | 0°C | |
| Maksymalna temperatura robocza | 70°C | |
| Normy/Zatwierdzenia | IEEE 802.3u | |
| Obsługiwane standardy Ethernet | 10/100 Base-T | |
| Przekładnia zwojowa | 1:1 | |
| Minimalna częstotliwość robocza | 1MHz | |
| Maksymalna częstotliwość robocza | 100MHz | |
| Napięcie izolacji | 1500Vrms | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Wurth Elektronik | ||
Typ produktu Transformator LAN Ethernet | ||
Liczba wyjść 1 | ||
Tłumienie Wtrąceniowe -1.4dB | ||
Typ montażu Otwór przelotowy | ||
Głębokość 21.84mm | ||
Długość 13.5mm | ||
Szerokość 15.88mm | ||
Indukcyjność 350μH | ||
Minimalna temperatura robocza 0°C | ||
Maksymalna temperatura robocza 70°C | ||
Normy/Zatwierdzenia IEEE 802.3u | ||
Obsługiwane standardy Ethernet 10/100 Base-T | ||
Przekładnia zwojowa 1:1 | ||
Minimalna częstotliwość robocza 1MHz | ||
Maksymalna częstotliwość robocza 100MHz | ||
Napięcie izolacji 1500Vrms | ||
- Kraj pochodzenia:
- CN
Transformator Ethernet LAN Würth Elektronik, indukcyjność 350 μH, współczynnik obrotów 1:1 - 7499010211A
Ten transformator LAN Ethernet zapewnia izolację i kondycjonowanie sygnału w sieciach 10/100 Base-T. Jest przeznaczony do montażu na płytce drukowanej przez otwór i działa w szerokim paśmie częstotliwości odpowiednim do typowej sygnalizacji Ethernet. Element zapewnia separację galwaniczną między portami i jest przeznaczony do pracy w standardowych granicach środowiskowych dla sprzętu sieciowego.
Cechy i zalety:
• Izolacja 1500 Vrms zwiększa ochronę przed usterkami trybu wspólnego
• Szerokość pasma od 1 MHz do 100 MHz obsługuje standardową sygnalizację Ethernet
• Strata wejściowa -1,4 dB zachowuje integralność sygnału przy prędkościach sieciowych
• Indukcyjność 350 μH zapewnia skuteczną wydajność dławika
• współczynnik obrotów 1:1 zapewnia zrównoważoną transmisję i odbiór
• Szerokość pasma od 1 MHz do 100 MHz obsługuje standardową sygnalizację Ethernet
• Strata wejściowa -1,4 dB zachowuje integralność sygnału przy prędkościach sieciowych
• Indukcyjność 350 μH zapewnia skuteczną wydajność dławika
• współczynnik obrotów 1:1 zapewnia zrównoważoną transmisję i odbiór
Zastosowania
• Odpowiednie do modułów interfejsu sieci 10/100Base-T
• Idealne do montażu magnetycznego na płytkach interfejsu LAN z otworami przelotowymi
• Do użytku z urządzeniami PHY Ethernet wymagającymi wysokiej izolacji magnetycznej
• Możliwość stosowania w przemysłowych urządzeniach sieciowych do 70°C
• Odpowiednie do projektów zgodnych ze specyfikacjami IEEE 802.3u
• Idealne do montażu magnetycznego na płytkach interfejsu LAN z otworami przelotowymi
• Do użytku z urządzeniami PHY Ethernet wymagającymi wysokiej izolacji magnetycznej
• Możliwość stosowania w przemysłowych urządzeniach sieciowych do 70°C
• Odpowiednie do projektów zgodnych ze specyfikacjami IEEE 802.3u
Jakiego zakresu temperatur pracy można się spodziewać?
Działa w zakresie od 0°C do 70°C.
Ile wyjść zapewnia ten element?
Posiada pojedyncze wyjście odpowiednie do standardowego sprzężenia Ethernet.
Jaka metoda montażu jest wymagana do instalacji?
Urządzenie jest przeznaczone do montażu na płytce drukowanej z otworem przelotowym.
Jaki poziom zgodności z normami jest wskazany?
Spełnia specyfikację IEEE 802.3u dla sieci Ethernet 10/100.
Jakie ograniczenia fizyczne powinni mieć na uwadze projektanci?
Element ma długość 13,5 mm, szerokość 15,88 mm i głębokość 21,84 mm.
