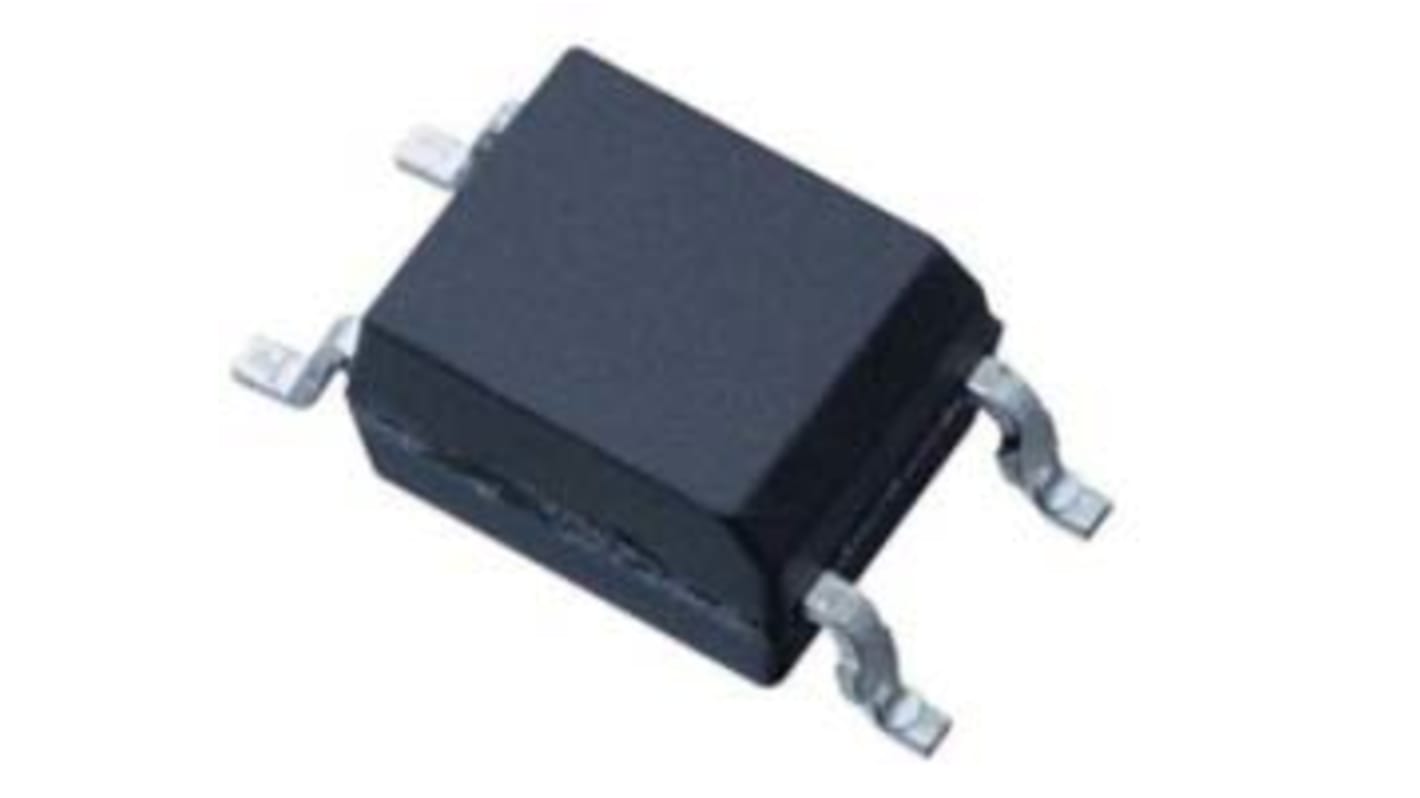

Transoptor 1-kanałowy AC 0.5 % Montaż powierzchniowy Mini-Płaski 4-pinowy Sharp
- Nr art. RS:
- 146-0767
- Nr części producenta:
- PC357N1J000F
- Producent:
- Sharp
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 opakowanie po 50 sztuk/i)*
53,70 zł
(bez VAT)
66,05 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
Tymczasowo niedostępny
- 13 450 szt. dostępne od 30 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 50 - 200 | 1,074 zł | 53,70 zł |
| 250 - 450 | 0,799 zł | 39,95 zł |
| 500 - 700 | 0,699 zł | 34,95 zł |
| 750 - 1450 | 0,665 zł | 33,25 zł |
| 1500 + | 0,552 zł | 27,60 zł |
*cena orientacyjna
- Nr art. RS:
- 146-0767
- Nr części producenta:
- PC357N1J000F
- Producent:
- Sharp
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Sharp | |
| Typ produktu | Transoptor | |
| Typ montażu | Montaż powierzchniowy | |
| Maksymalne napięcie przekazania | 1.4V | |
| Liczba kanałów | 1 | |
| Liczba styków | 4 | |
| Typ obudowy | Mini-Płaski | |
| Typ prądu wejściowego | AC | |
| Typowy czas narastania sygnału | 4μs | |
| Maksymalny prąd wejściowy | 50mA | |
| Napięcie izolacji | 3.75kV | |
| Wyjście logiczne | Tak | |
| Minimalna temperatura robocza | -30°C | |
| Maksymalny przewodzony prąd | 6% | |
| Maksymalna temperatura robocza | 100°C | |
| Normy/Zatwierdzenia | No | |
| Typowy czas opadania sygnału | 3μs | |
| Minimalny współczynnik przełożenia prądowego | 0.5% | |
| Seria | PC357 | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Sharp | ||
Typ produktu Transoptor | ||
Typ montażu Montaż powierzchniowy | ||
Maksymalne napięcie przekazania 1.4V | ||
Liczba kanałów 1 | ||
Liczba styków 4 | ||
Typ obudowy Mini-Płaski | ||
Typ prądu wejściowego AC | ||
Typowy czas narastania sygnału 4μs | ||
Maksymalny prąd wejściowy 50mA | ||
Napięcie izolacji 3.75kV | ||
Wyjście logiczne Tak | ||
Minimalna temperatura robocza -30°C | ||
Maksymalny przewodzony prąd 6% | ||
Maksymalna temperatura robocza 100°C | ||
Normy/Zatwierdzenia No | ||
Typowy czas opadania sygnału 3μs | ||
Minimalny współczynnik przełożenia prądowego 0.5% | ||
Seria PC357 | ||
Norma motoryzacyjna Nie | ||
Seria PC357NJ0000F zawiera układ IRED sprzężony optycznie z fototranzystorem. Miniaturowa i płaska obudowa 4-stykowa. Napięcie izolacji wejście-wyjście (wartość skuteczna) 3,75 kV. Napięcie kolektor-emiter 80 V, współczynnik CTR 50% do 600% przy prądzie wejściowym 5 mA.
Miniaturowa i płaska obudowa 4-stykowa
Podwójnie wytłaczana obudowa (doskonała do lutowania rozpływowego)
Wysokie napięcie kolektor-emiter (VCEO: 80 V)
Współczynnik przełożenia prądowego (CTR): min. 50% przy IF=5 mA, VCE=5 V
Dostępnych kilka wartości współczynnika CTR
Wysokie napięcie izolacji pomiędzy wejściem i wyjściem (Viso(rms): 3,75 kV)
Zgodność z dyrektywą RoHS
