AEC-Q100 Transoptor HCPL-817-56CE 1-kanałowy DC 50 % Powierzchnia DIP 4-pinowy Broadcom
- Nr art. RS:
- 174-3676
- Nr części producenta:
- HCPL-817-56CE
- Producent:
- Broadcom
Suma częściowa (1 rolka po 1000 sztuk/i)*
864,00 zł
(bez VAT)
1 063,00 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 9000 szt. dostępne od 01 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Na Rolki* |
|---|---|---|
| 1000 + | 0,864 zł | 864,00 zł |
*cena orientacyjna
- Nr art. RS:
- 174-3676
- Nr części producenta:
- HCPL-817-56CE
- Producent:
- Broadcom
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Broadcom | |
| Typ produktu | Transoptor | |
| Typ montażu | Powierzchnia | |
| Maksymalne napięcie przekazania | 1.4V | |
| Liczba kanałów | 1 | |
| Opakowanie | Taśma i szpula | |
| Liczba styków | 4 | |
| Typ obudowy | DIP | |
| Typ prądu wejściowego | DC | |
| Typowy czas narastania sygnału | 4μs | |
| Maksymalny prąd wejściowy | 5mA | |
| Napięcie izolacji | 5000Vrms | |
| Minimalna temperatura robocza | -30°C | |
| Maksymalna temperatura robocza | 100°C | |
| Maksymalny przewodzony prąd | 600% | |
| Minimalny współczynnik przełożenia prądowego | 50% | |
| Typowy czas opadania sygnału | 3μs | |
| Normy/Zatwierdzenia | UL, IEC, EN, CSA | |
| Seria | HCPL | |
| Norma motoryzacyjna | AEC-Q100 | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Broadcom | ||
Typ produktu Transoptor | ||
Typ montażu Powierzchnia | ||
Maksymalne napięcie przekazania 1.4V | ||
Liczba kanałów 1 | ||
Opakowanie Taśma i szpula | ||
Liczba styków 4 | ||
Typ obudowy DIP | ||
Typ prądu wejściowego DC | ||
Typowy czas narastania sygnału 4μs | ||
Maksymalny prąd wejściowy 5mA | ||
Napięcie izolacji 5000Vrms | ||
Minimalna temperatura robocza -30°C | ||
Maksymalna temperatura robocza 100°C | ||
Maksymalny przewodzony prąd 600% | ||
Minimalny współczynnik przełożenia prądowego 50% | ||
Typowy czas opadania sygnału 3μs | ||
Normy/Zatwierdzenia UL, IEC, EN, CSA | ||
Seria HCPL | ||
Norma motoryzacyjna AEC-Q100 | ||
- Kraj pochodzenia:
- TH
Optoizolator Broadcom

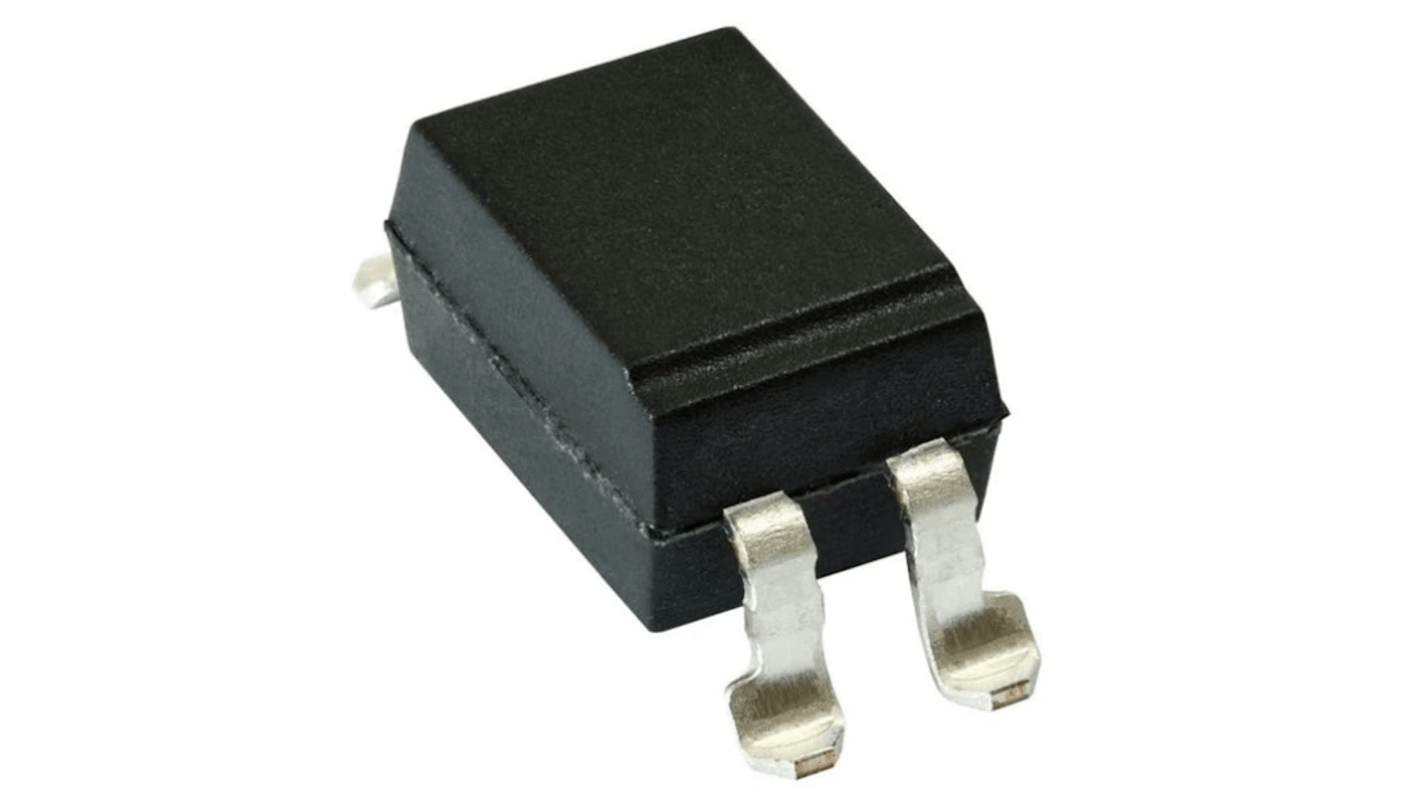

Transoptor Broadcom jest transoptorem fototranzystora wysokiej gęstości serii HCFL-817, który zawiera diodę elektroluminescencyjną optycznie połączoną z fototranzystorem. Jest on zapakowany w 4-stykowy pakiet DIP i dostępny w opcji szerokiego rozstawienia odprowadzeń oraz opcji SMD uginania odprowadzeń.
Charakterystyka i zalety
• Aktualny współczynnik transferu wynosi od 50% do 600%
• Maksymalne napięcie kierunku do przodu wynosi 1,4V.
• Maksymalny prąd wejściowy wynosi 5 mA
• Czas reakcji (tr:typ., 4?s przy VCE = 2V, IC = 2mA, RL = 100?)
Zastosowania
• Obwód sprzężenia zwrotnego w zasilaczu
• Interfejsy we/wy dla komputerów
• Transmisja sygnałów między obwodami różnych potencjałów i impedancji
Certyfikaty
• Zatwierdzone CSA
• Zatwierdzona norma IEC/EN/DIN EN 60747-5-5
• Zatwierdzona UL
