AEC-Q100 Transoptor 1-kanałowy DC 50 % Montaż powierzchniowy DIP 4-pinowy Broadcom

Zobacz wszystkie Transoptory

Suma częściowa (1 opakowanie po 25 sztuk/i)*

35,075 zł

(bez VAT)

43,15 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • 10 400 szt. dostępne od 16 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
25 +1,403 zł35,08 zł

*cena orientacyjna

Nr art. RS:
174-4193
Nr części producenta:
HCPL-817-56CE
Producent:
Broadcom
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Broadcom

Typ montażu

Montaż powierzchniowy

Typ produktu

Transoptor

Maksymalne napięcie przekazania

1.4V

Opakowanie

Taśma i szpula

Liczba kanałów

1

Liczba styków

4

Typ obudowy

DIP

Typ prądu wejściowego

DC

Typowy czas narastania sygnału

4μs

Maksymalny prąd wejściowy

5mA

Napięcie izolacji

5000Vrms

Minimalna temperatura robocza

-30°C

Maksymalna temperatura robocza

100°C

Maksymalny przewodzony prąd

600%

Minimalny współczynnik przełożenia prądowego

50%

Normy/Zatwierdzenia

UL, IEC, EN, CSA

Typowy czas opadania sygnału

3μs

Seria

HCPL

Norma motoryzacyjna

AEC-Q100

Kraj pochodzenia:
TH

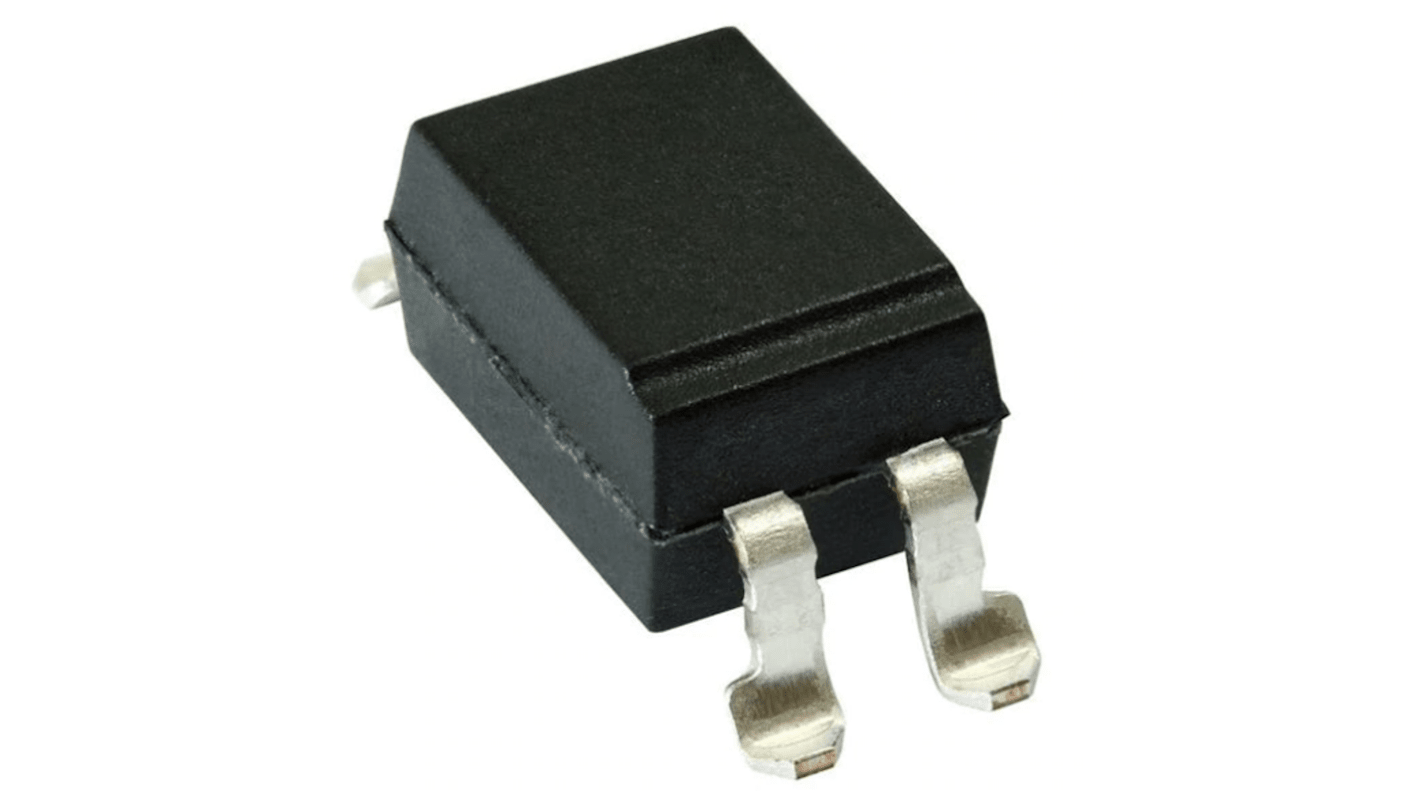

Optoizolator Broadcom


Transoptor Broadcom jest transoptorem fototranzystora wysokiej gęstości serii HCFL-817, który zawiera diodę elektroluminescencyjną optycznie połączoną z fototranzystorem. Jest on zapakowany w 4-stykowy pakiet DIP i dostępny w opcji szerokiego rozstawienia odprowadzeń oraz opcji SMD uginania odprowadzeń.

Charakterystyka i zalety


• Aktualny współczynnik transferu wynosi od 50% do 600%

• Maksymalne napięcie kierunku do przodu wynosi 1,4V.

• Maksymalny prąd wejściowy wynosi 5 mA

• Czas reakcji (tr:typ., 4?s przy VCE = 2V, IC = 2mA, RL = 100?)

Zastosowania


• Obwód sprzężenia zwrotnego w zasilaczu

• Interfejsy we/wy dla komputerów

• Transmisja sygnałów między obwodami różnych potencjałów i impedancji

Certyfikaty

• Zatwierdzone CSA
• Zatwierdzona norma IEC/EN/DIN EN 60747-5-5
• Zatwierdzona UL
