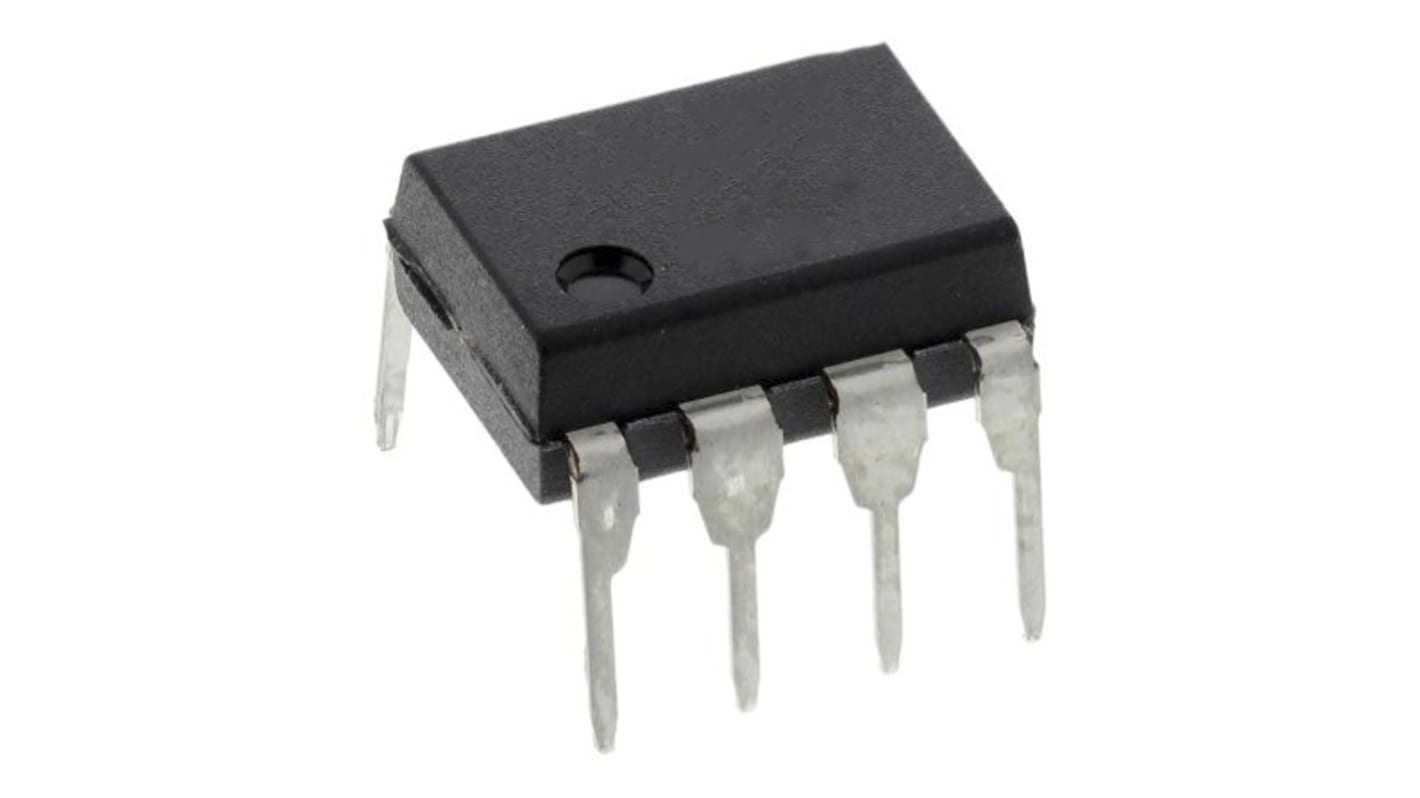

Transoptor 1-kanałowy DC Otwór przelotowy PDIP 8-pinowy onsemi

Zobacz wszystkie Transoptory
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
186-7222
Nr części producenta:
6N137VM
Producent:
onsemi
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

onsemi

Typ produktu

Transoptor

Typ montażu

Otwór przelotowy

Maksymalne napięcie przekazania

1.8V

Liczba kanałów

1

Opakowanie

Rura

Liczba styków

8

Typ obudowy

PDIP

Typ prądu wejściowego

DC

Typowy czas narastania sygnału

30ns

Maksymalny prąd wejściowy

10mA

Napięcie izolacji

5kVrms

Wyjście logiczne

Tak

Minimalna temperatura robocza

-40°C

Maksymalna temperatura robocza

85°C

Typowy czas opadania sygnału

10ns

Normy/Zatwierdzenia

DIN EN/IEC 60747-5-5, UL 1577

Seria

6N137

Norma motoryzacyjna

Nie

Jednokanałowe próbniki z przetwornikami HCPL2601M 6N137M, HCPL2611M i HCPL2630M HCPL2631M składają się z diody LED AlGaAs 850 nm, optycznie sprzężonej z bardzo szybką, zintegrowaną bramką logiczną detektora ze stroboskopowym wyjściem. Wyjście to posiada otwarty kolektor umożliwiający podłączenie kabli LUB wyjść. Połączone parametry są gwarantowane w zakresie temperatury od -40°C do +85°C. Maksymalny sygnał wejściowy o natężeniu 5 mA zapewnia minimalny prąd wyjściowy tostera o natężeniu 13 mA (wentylator na 8). Wewnętrzna osłona szumów zapewnia doskonałą eliminację typowych napięć 10 kV/μs. Modele HCPV2601M i HCPL2631M mają minimalną wartość CMR wynoszącą 5 kV/μs. Współczynnik CPW2611M wynosi co najmniej 10 kV/μs.

Bardzo wysoka prędkość - 10 Mb/s

CMR klasy wyższej - 10 kV/μs

Wentylator w temperaturze od 8 do 40°C do +85°C.

Wyjście bramki logicznej

Przerażony rezultat

Przewodowy LUB otwarty kolektor

Zastosowania

Wytwarzanie i dystrybucja energii

Silnik przemysłowy

Zasilacz bezprzerwowy
