Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Toshiba
	Seria układów logicznych	74LCX
	Typ montażu	Montaż powierzchniowy
	Typ opakowania	TSSOP
	Liczba styków	20
	Maksymalny prąd wyjściowy wysokiego poziomu	-24mA
	Maksymalny prąd wyjściowy niskiego poziomu	24mA
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL	25 ns @ 50 pF
	Wymiary	6.5 x 4.4 x 1mm
	Maksymalne robocze napięcie zasilania	3,6 V
	Minimalne robocze napięcie zasilania	1,65 V
	Minimalna temperatura robocza	-40°C
	Szerokość	4.4mm
	Wysokość	1mm
	Maksymalna temperatura robocza	+85°C
	Warunek testu opóźnienia propagacji	50pF
	Długość	6.5mm

	Zaznacz wszystkie
	Marka Toshiba
	Seria układów logicznych 74LCX
	Typ montażu Montaż powierzchniowy
	Typ opakowania TSSOP
	Liczba styków 20
	Maksymalny prąd wyjściowy wysokiego poziomu -24mA
	Maksymalny prąd wyjściowy niskiego poziomu 24mA
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL 25 ns @ 50 pF
	Wymiary 6.5 x 4.4 x 1mm
	Maksymalne robocze napięcie zasilania 3,6 V
	Minimalne robocze napięcie zasilania 1,65 V
	Minimalna temperatura robocza -40°C
	Szerokość 4.4mm
	Wysokość 1mm
	Maksymalna temperatura robocza +85°C
	Warunek testu opóźnienia propagacji 50pF
	Długość 6.5mm

Układ 74LCX245FT to ósemkowy nadajnik-odbiornik magistrali CMOS o wysokiej wydajności. Został zaprojektowany do użytku w układach 3,3 V i osiąga wysoką szybkość działania przy zachowaniu niskiego rozpraszania mocy typowego dla konstrukcji CMOS. Urządzenie jest przeznaczone do zastosowań VCC niskiego napięcia (3,3 V), ale może być używane do łączenia ze środowiskami zasilania 5 V obwodów wejściowych i wyjściowych. Kierunek przesyłu danych jest definiowany przez poziom wejścia DIR. Wejście aktywacji (OE) może być używane do wyłączania urządzenia i zapewnia efektywną izolację magistrali. Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem elektrostatycznym. Zalety (patrz uwaga)
Zalety (patrz uwaga)
Zalety (patrz uwaga)
Zalety (patrz uwaga)

Działanie przy niskim napięciu: VCC = od 1,65 do 3,6 V
Wysoka prędkość działania: tpd = 6,5 ns (maks.) (VCC = od 3,0 do 3,6 V)
Prąd wyjściowy: |IOH|/IOL = 24 mA (min.) (VCC = 3,0 V)
Ochrona przed spadkiem mocy na wszystkich wejściach i wyjściach
Zgodność styków i funkcji z serią 74
(74LVC/ALVC/ itd.), typ 245

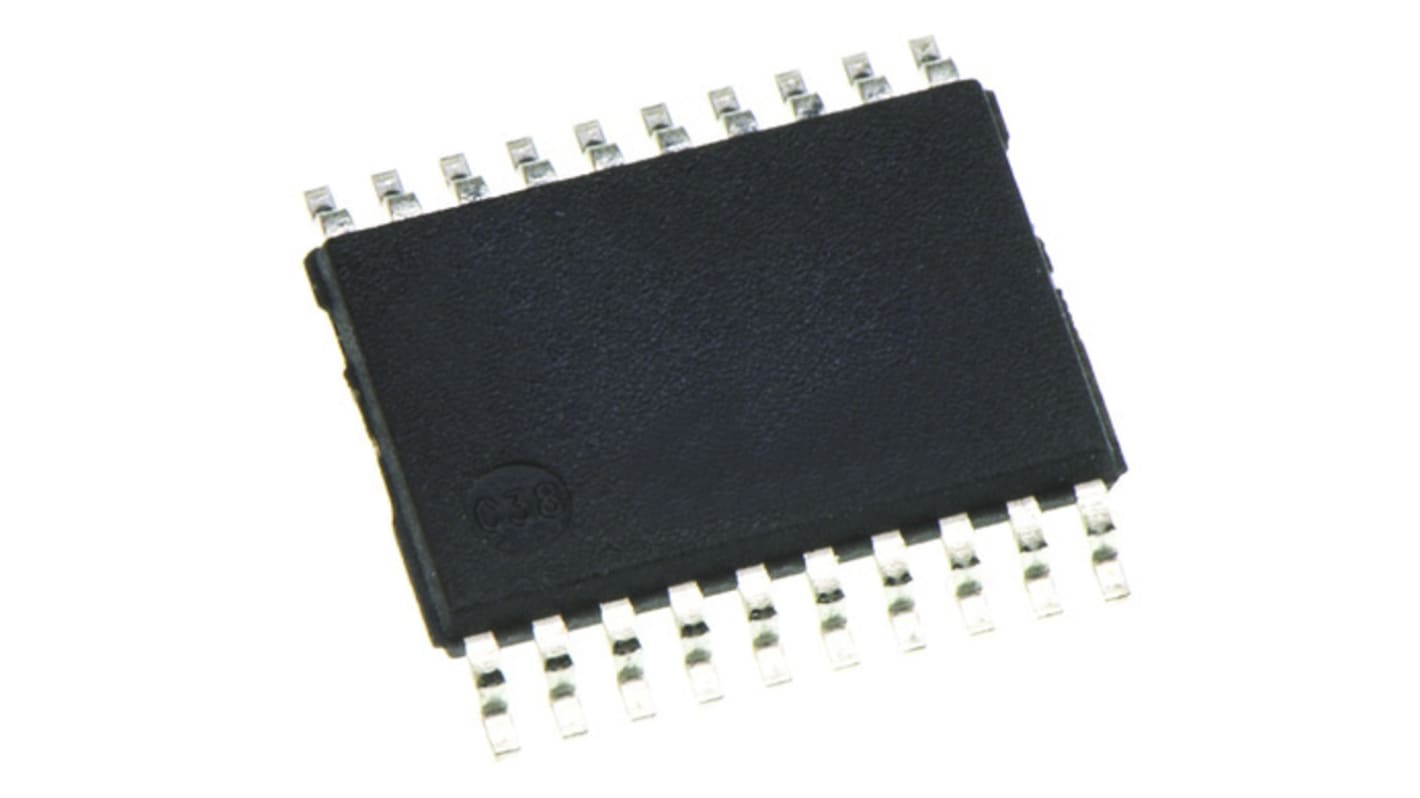

74LCX245FT, 74LCX, 20-pinowy TSSOP
