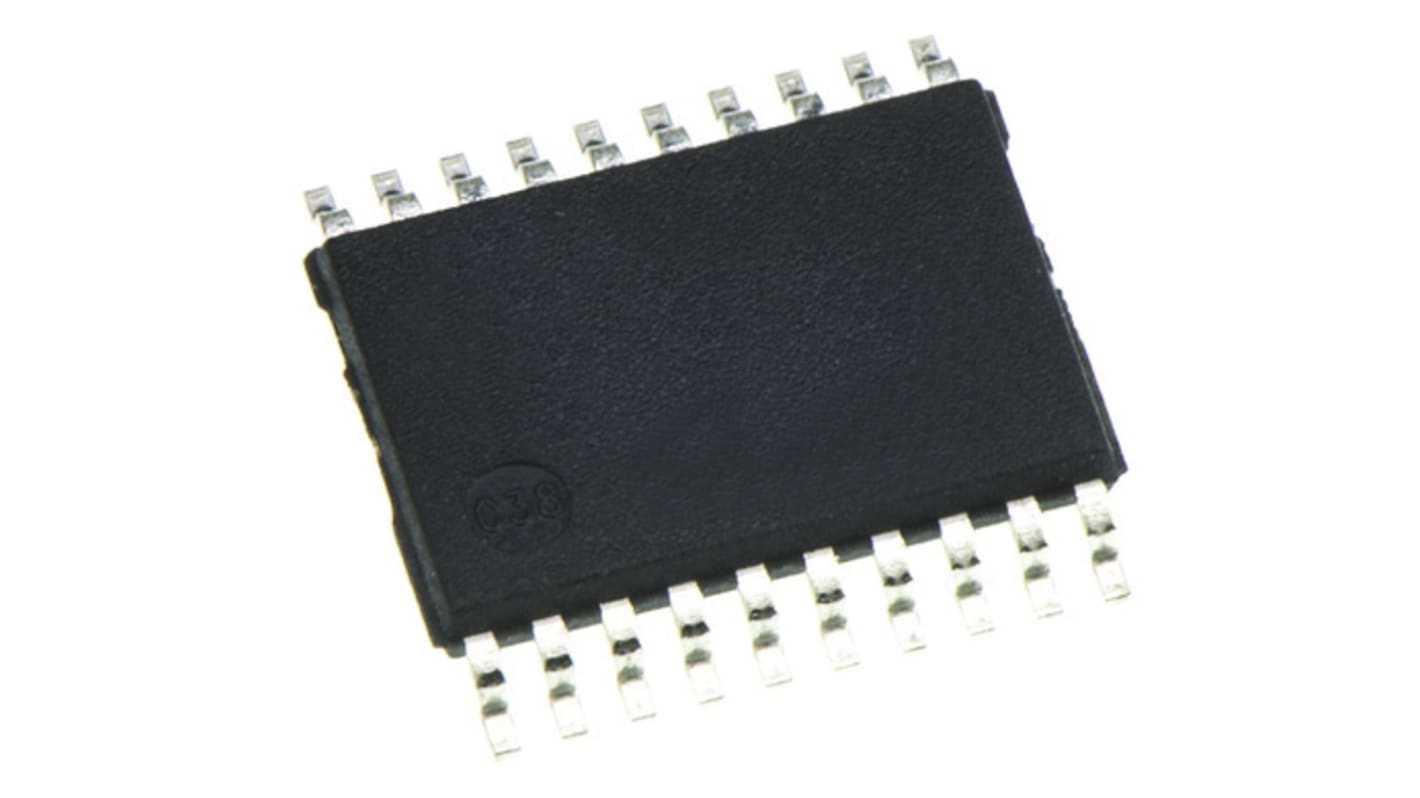

Toshiba Nie 8-Channel Bufor 74LCX 3 stany Bufor z wejściem Schmitta Nieodwracany 20-pinowy TSSOP

Zobacz wszystkie Bufory

Suma częściowa (1 rolka po 2500 sztuk/i)*

1 950,00 zł

(bez VAT)

2 400,00 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 2500 szt. dostępne od 16 stycznia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Na Rolki*
2500 +0,78 zł1 950,00 zł

*cena orientacyjna

Nr art. RS:
171-3304
Nr części producenta:
74LCX541FT
Producent:
Toshiba
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Toshiba

Seria układów logicznych

74LCX

Typ produktu

Bufor z wejściem Schmitta

Funkcja logiczna

Bufor

Liczba kanałów

8

Wejście przerzutnika Schmitta

Nie

Typ wejścia

CMOS

Typ montażu

Powierzchnia

Typ wyjścia

3 stany

Biegunowość

Nieodwracany

Minimalne napięcie zasilania

1.5V

Typ obudowy

TSSOP

Liczba styków

20

Maksymalne napięcie zasilania

3.6V

Minimalna temperatura robocza

-40°C

Maksymalny czas opóźnienia propagacji @ CL

25ns

Maksymalny prąd wyjściowy wysokiego poziomu

-8mA

Maksymalny prąd wyjściowy niskiego poziomu

24mA

Maksymalna temperatura robocza

85°C

Wysokość

1mm

Długość

6.5mm

Normy/Zatwierdzenia

No

Szerokość

4.4 mm

Seria

74LCX541FT

Prąd zasilania

500μA

Norma motoryzacyjna

Nie

74LCX541FT to ósemkowy bufor magistrali CMOS o wysokiej wydajności. Został zaprojektowany do użytku w układach 3,3 V i osiąga wysoką szybkość działania przy zachowaniu niskiego rozpraszania mocy typowego dla konstrukcji CMOS. Urządzenie jest przeznaczone do zastosowań VCC niskiego napięcia (3,3 V), ale może być używane do łączenia ze środowiskami zasilania 5 V obwodów wejściowych i wyjściowych. Układ 74LCX540FT to odwracający bufor 3-stanowy z dwoma włączeniami wyjść z aktywnym stanem niskim. Kiedy wartość OE1 lub OE2 jest wysoka, wyjścia styków są w stanie wysokiej impedancji. Urządzenie zaprojektowano do użytku z 3-stanowymi sterownikami adresowymi pamięci itd. Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem elektrostatycznym.

Działanie przy niskim napięciu: VCC = od 1,65 do 3,6 V

Wysoka prędkość działania: tpd = 8,5 ns (maks.) (VCC = od 3,0 do 3,6 V)

Prąd wyjściowy: |IOH|/IOL = 24 mA (min.) (VCC = 3,0 V)

Ochrona przed spadkiem mocy na wszystkich wejściach i wyjściach

Zgodność styków i funkcji z serią 74

(74LVC/ALVC/ itd.), typ 541
