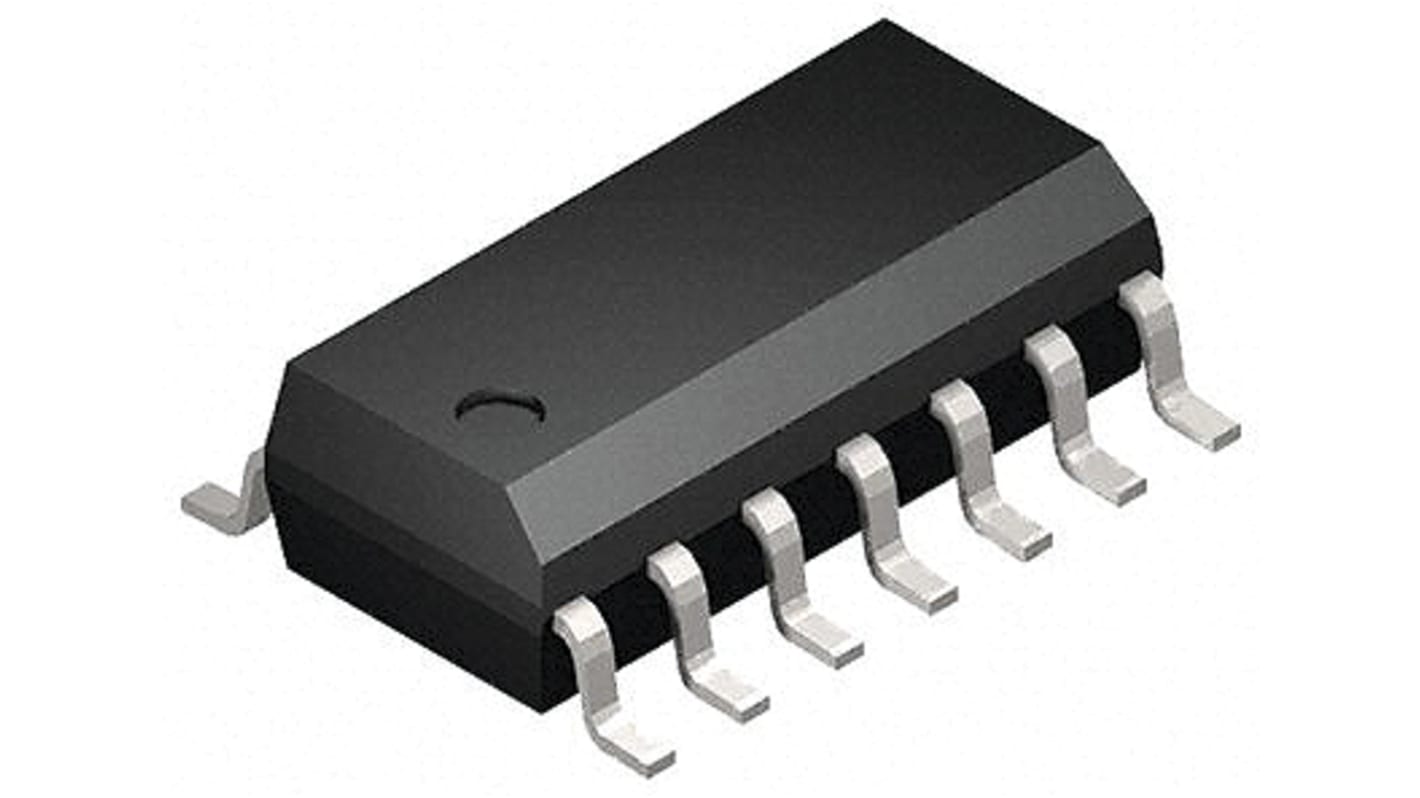

Toshiba Nie 74HC126D Bufor 74HC 3 stany Bufor magistrali ósemkowy 14-pinowy SOIC Wejście przerzutnika Schmitta
- Nr art. RS:
- 171-3525
- Nr części producenta:
- 74HC126D
- Producent:
- Toshiba
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 171-3525
- Nr części producenta:
- 74HC126D
- Producent:
- Toshiba
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Toshiba | |
| Typ produktu | Bufor magistrali ósemkowy | |
| Seria układów logicznych | 74HC | |
| Funkcja logiczna | Bufor | |
| Wejście przerzutnika Schmitta | Tak | |
| Typ wejścia | CMOS | |
| Typ montażu | Powierzchnia | |
| Typ wyjścia | 3 stany | |
| Minimalne napięcie zasilania | 2V | |
| Typ obudowy | SOIC | |
| Liczba styków | 14 | |
| Maksymalne napięcie zasilania | 6V | |
| Maksymalny prąd wyjściowy wysokiego poziomu | -7.8mA | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalny czas opóźnienia propagacji @ CL | 150ns | |
| Maksymalna temperatura robocza | 125°C | |
| Maksymalny prąd wyjściowy niskiego poziomu | 7.8mA | |
| Wysokość | 1.38mm | |
| Seria | 74HC | |
| Szerokość | 3.9 mm | |
| Normy/Zatwierdzenia | No | |
| Długość | 8.95mm | |
| Norma motoryzacyjna | Nie | |
| Prąd zasilania | 40μA | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Toshiba | ||
Typ produktu Bufor magistrali ósemkowy | ||
Seria układów logicznych 74HC | ||
Funkcja logiczna Bufor | ||
Wejście przerzutnika Schmitta Tak | ||
Typ wejścia CMOS | ||
Typ montażu Powierzchnia | ||
Typ wyjścia 3 stany | ||
Minimalne napięcie zasilania 2V | ||
Typ obudowy SOIC | ||
Liczba styków 14 | ||
Maksymalne napięcie zasilania 6V | ||
Maksymalny prąd wyjściowy wysokiego poziomu -7.8mA | ||
Minimalna temperatura robocza -40°C | ||
Maksymalny czas opóźnienia propagacji @ CL 150ns | ||
Maksymalna temperatura robocza 125°C | ||
Maksymalny prąd wyjściowy niskiego poziomu 7.8mA | ||
Wysokość 1.38mm | ||
Seria 74HC | ||
Szerokość 3.9 mm | ||
Normy/Zatwierdzenia No | ||
Długość 8.95mm | ||
Norma motoryzacyjna Nie | ||
Prąd zasilania 40μA | ||
74HC125D/74HC126D to szybkie CZWÓRKOWE BUFORY MAGISTRALI CMOS wyprodukowane w technologii bramki krzemowej C2MOS. Uzyskują wysoką prędkość działania, zbliżoną do układów LSTTL, zachowując niskie rozpraszanie mocy, typowe dla układów CMOS. Wersja 74HC125D wymaga ustawienia wejścia G z 3-stanowym sterowaniem na poziom wysoki w celu wprowadzenia wyjścia w stan wysokiej impedancji, a wersja 74HC126D wymaga ustawienia wejścia sterowania na poziom niski w celu wprowadzenia wyjścia w stan wysokiej impedancji. Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem elektrostatycznym lub nadmiernym napięciem przejściowym
Wysoka prędkość: tpd = 10 ns (typ.) przy VCC = 6,0 V
Niskie rozpraszanie mocy: ICC = 4,0 μA (maks.) przy Ta = 25
Zrównoważone opóźnienia propagacji: tPLH ≈ tPHL
Szeroki zakres napięć roboczych: VCC(opr) = od 2,0 do 6,0 V
