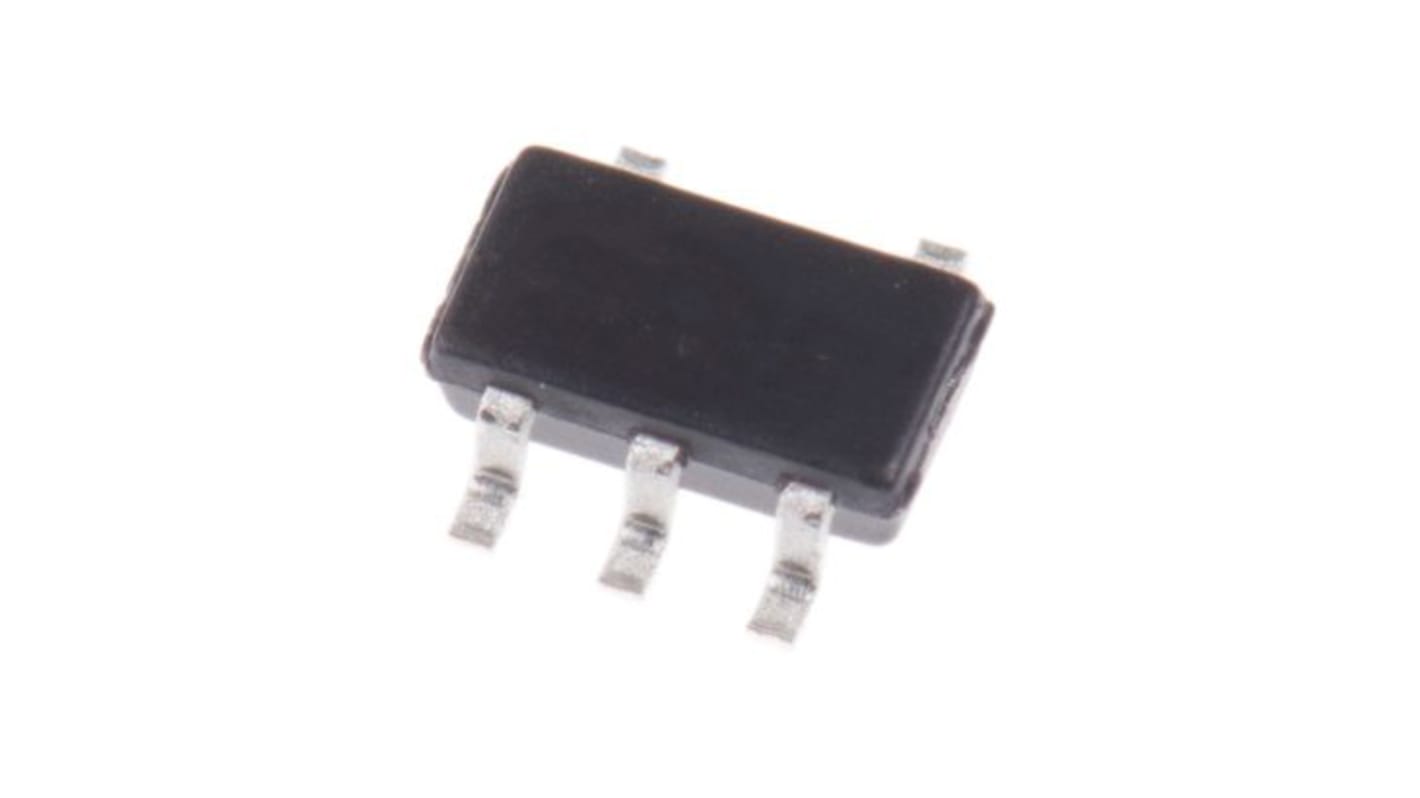

AEC-Q100 MC74VHC1G50DTT1G, 1-Channel Bufor, VHC, Dwubiegunowe Schottky TTL, Nieodwracana 5-pinowy TSOP

Zobacz wszystkie Bufory
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
186-7306
Nr części producenta:
MC74VHC1G50DTT1G
Producent:
onsemi
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

onsemi

Seria układów logicznych

VHC

Funkcja logiczna

Bufor

Liczba kanałów

1

Typ wejścia

CMOS

Typ wyjścia

Dwubiegunowe Schottky TTL

Biegunowość

Nieodwracana

Typ montażu

Montaż powierzchniowy

Typ opakowania

TSOP

Liczba styków

5

Maksymalny prąd wyjściowy wysokiego poziomu

-8mA

Maksymalny prąd wyjściowy niskiego poziomu

8mA

Maksymalny czas opóźnienia propagacji przy maksymalnym CL

14.5 ns @ 50 pF

Maksymalne robocze napięcie zasilania

5,5 V

Wymiary

3.15 x 1.65 x 1mm

Minimalne robocze napięcie zasilania

2 V

Norma motoryzacyjna

AEC-Q100

Długość

3.15mm

Minimalna temperatura robocza

-55°C

Wysokość

1mm

Maksymalna temperatura robocza

+125°C

Szerokość

1.65mm

Warunek testu opóźnienia propagacji

50pF

Rodzina 74VHC1G, ON Semiconductor


Advanced 74VHC - produkty z rodziny układów scalonych Silicon-gate CMOS firmy ON Semiconductor, zapewniające dużą szybkość działania, podobną do analogicznej firmy Bipolar Schottky TTL, przy jednoczesnym utrzymaniu przewagi małego rozproszenia mocy CMOS.

Advanced high-speed CMOS logic
Zakres napięcia roboczego: Od 2,0 do 5,5 V.
Wejścia odporne na napięcia 7V.
Pakiet z pojedynczą bramką

MC74VHC1G50 to Advanced szybki bufor CMOS wykonany w technologii CMOS z silikonową bramką. Osiąga wysoką szybkość działania podobną do równoważnej Bipolar Schottky TTL przy jednoczesnym niskim rozpraszaniu mocy CMOS. Obwód wewnętrzny składa się z trzech stopni, w tym z buforowanego wyjścia, które zapewnia wysoką odporność na zakłócenia i stabilne wyjście. Konstrukcja wejściowa MC74VHC1G50 zapewnia ochronę przy napięciach do 7 V, niezależnie od napięcia zasilania. Umożliwia to wykorzystanie MC74VHC1G50 do łączenia obwodów 5V z obwodami 3V.

Duża szybkość: TPD = 3,5 ns (Typ) przy VCC = 5 V.
Rozpraszanie niskiej mocy: ICC = 1 μA (maks.) przy TA = 25°C.
Ochrona przed wyłączeniem zasilania dostępna na wejściach
Opóźnienia propagacji z równowagą
Funkcje i kod zgodne z innymi standardowymi rodzinami logicznymi
Złożoność układu: FET = 104, ekwiwalentna brama = 26
Urządzenia te są dostępne w opakowaniach bezPb. Specyfikacje podane w niniejszym dokumencie dotyczą zarówno urządzeń standardowych, jak i bezołowiowych.

.
