Stycznik AFS 100V ac/dc, 250 V ac/dc ABB Jokab styki: 3-biegunowy 9 kW 28 A 3 NO 24V Śruba 1SBL157082R1322

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

356,90 zł

(bez VAT)

438,99 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 7 szt. dostępne od 27 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +356,90 zł

*cena orientacyjna

Nr art. RS:
175-3207
Nr części producenta:
1SBL157082R1322 AFS12-30-22-13
Producent:
ABB Jokab
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB Jokab

Typ produktu

Stycznik

Napięcie cewki

100, 250V ac/dc

Liczba Biegunów

3

Napięcie styku

600V ac

Prąd zestyku

28A

Moc znamionowa

9kW

Seria

AFS

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Liczba styków dodatkowych

4

Typ złącza

Śruba

Prąd roboczy Ie

12A

Napięcie obwodu sterowania Uc

24V

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Bezpieczeństwo

Szerokość

45mm

Głębokość

80mm

Normy/Zatwierdzenia

RoHS, CE, CSA, cUL, EAC, IEC

Długość

45mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

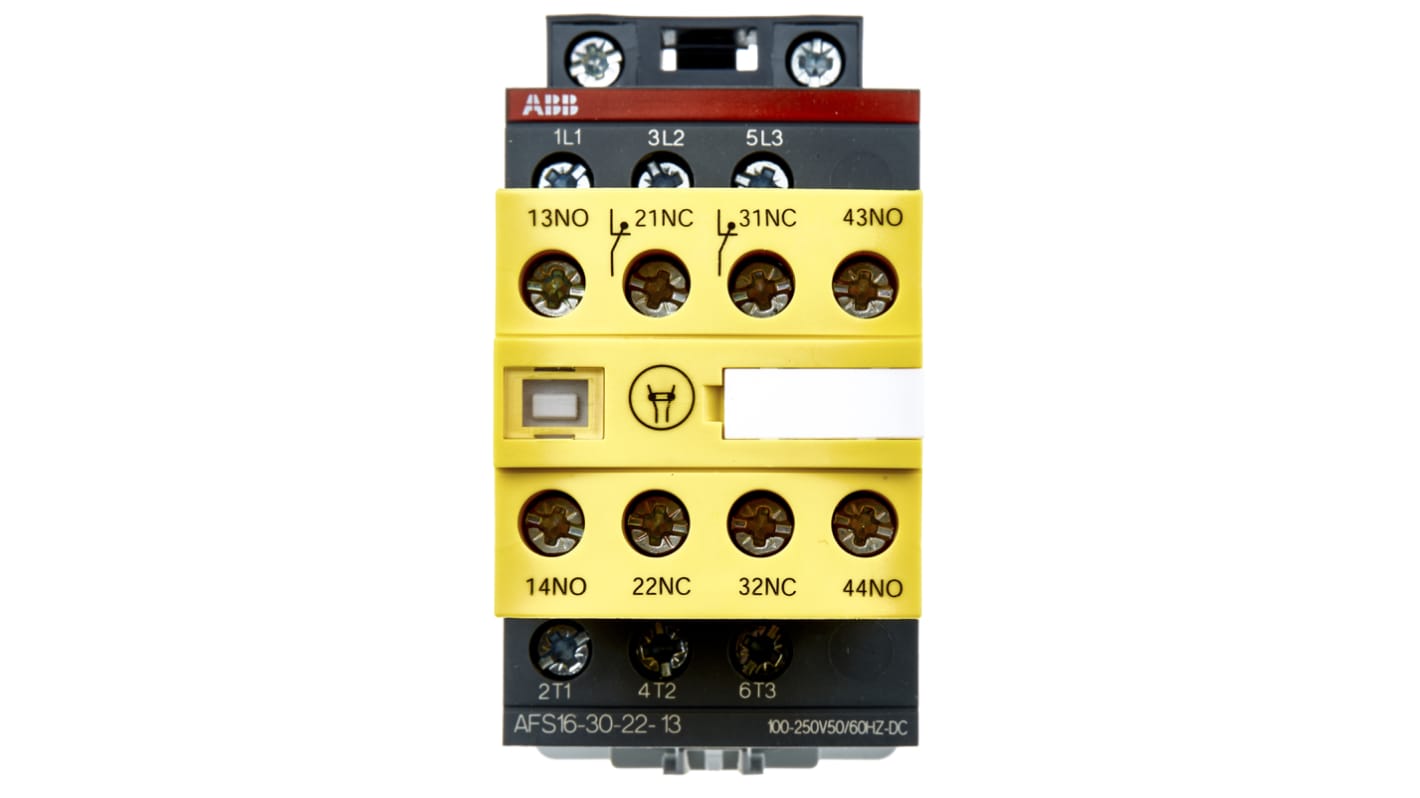

Stycznik serii ABB AFS, 3-biegunowy, prąd znamionowy styków 28 A - 1SBL157082R1322


Stycznik ten jest kluczowym elementem w aplikacjach bezpieczeństwa maszyn, zaprojektowanym do skutecznego monitorowania i sterowania obwodami. Dzięki solidnym wymiarom 110,5 mm długości i 45 mm szerokości mieści standardowe złącza śrubowe, co ułatwia integrację z różnymi konfiguracjami. Pracując w zakresie napięcia sterującego od 100 do 250 V AC/DC, zapewnia niezawodne działanie w różnych środowiskach.

Cechy i zalety


• Zaprojektowany do zastosowań związanych z bezpieczeństwem maszyn ze stałymi stykami pomocniczymi

• Mechanicznie połączone i lustrzane styki zwiększają bezpieczeństwo systemu

• Zmniejszone zużycie energii przez panel w celu obniżenia kosztów

• Montowany z przodu blok styków pomocniczych zapobiega obsłudze ręcznej

• Wysoka tolerancja na temperaturę otoczenia do +70°C zwiększa trwałość

• Konfiguracja styków pomocniczych oferuje wszechstronne opcje połączeń

Zastosowania


• Używany w obwodach bezpieczeństwa do ochrony maszyn przed usterkami

• Nadaje się do sterowania silnikami w systemach automatyki przemysłowej

• Idealny do przełączania dużych obciążeń w instalacjach elektrycznych

• Wykorzystywane w systemach zatrzymania awaryjnego w celu zapewnienia zgodności z wymogami bezpieczeństwa

Jakie są specyfikacje operacyjne tego urządzenia?


Działa w szerokim zakresie napięcia cewki od 100 do 250 V AC/DC i jest przystosowany do maksymalnego napięcia styku 600 V AC, dzięki czemu może być stosowany w różnych aplikacjach przemysłowych.

Jak stycznik radzi sobie z obciążeniami środowiskowymi?


Urządzenie to działa efektywnie w temperaturach od -40°C do +60°C, zapewniając niezawodne działanie nawet w ekstremalnych warunkach, dzięki czemu nadaje się do użytku na zewnątrz i w środowiskach przemysłowych.

Jakiego rodzaju styki pomocnicze są dołączone i jak wpływają one na funkcjonalność?


Posiada konfigurację styków pomocniczych 2NO i 2NC, umożliwiając elastyczne monitorowanie i sterowanie obwodem, co zwiększa możliwości adaptacji operacyjnej w różnych zadaniach.

Jaka jest maksymalna częstotliwość przełączania elektrycznego tego stycznika?


Obsługuje maksymalną częstotliwość przełączania elektrycznego 1200 cykli na godzinę dla aplikacji AC-1, zapewniając wydajną pracę w warunkach wysokiego zapotrzebowania.

Jak mogę podłączyć to urządzenie do istniejącego systemu?


Stycznik ten jest wyposażony w zaciski śrubowe, ułatwiające proste podłączenie zarówno do obwodów głównych, jak i pomocniczych, zapewniając zgodność ze standardowymi praktykami okablowania.
