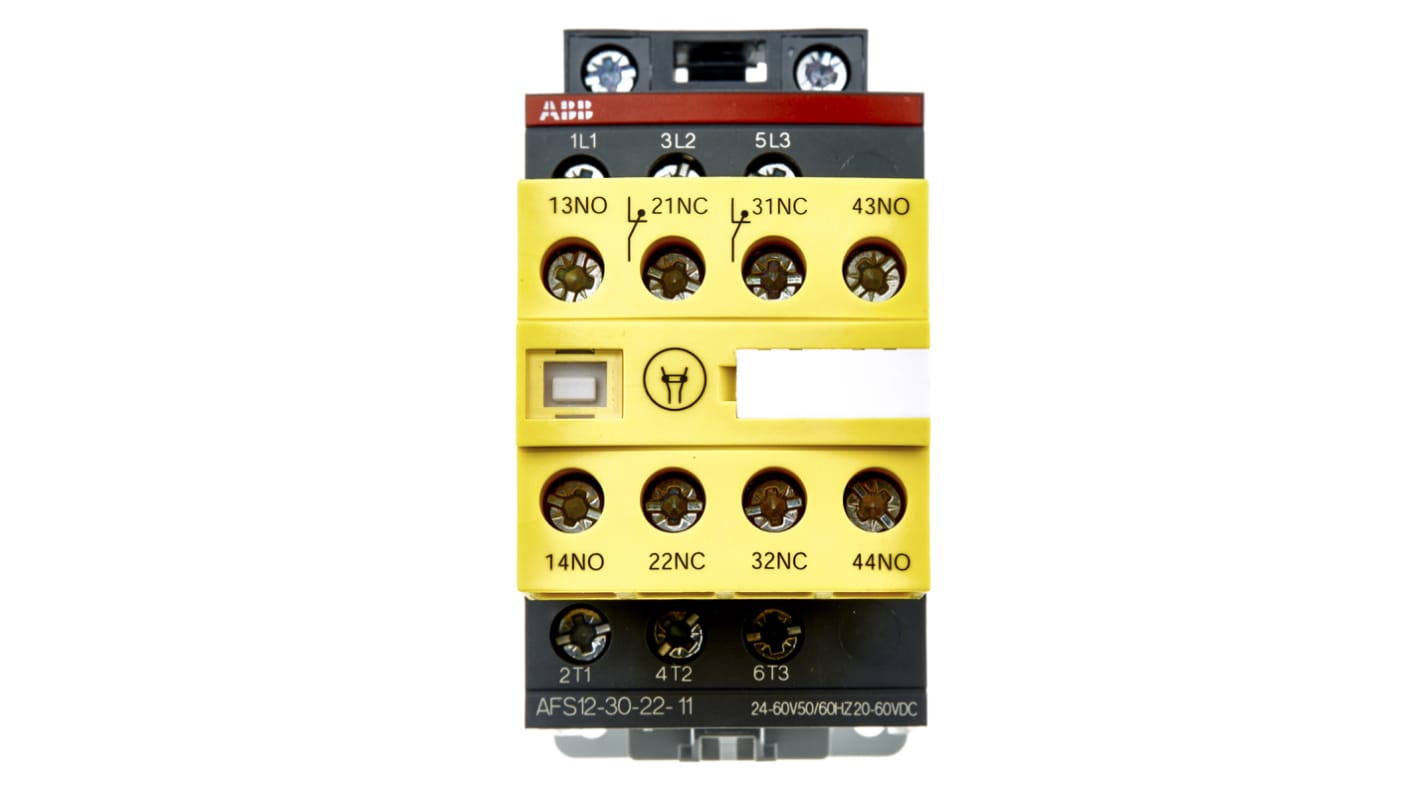

Stycznik AFS 24V ac, 60 V ac ABB Jokab styki: 3-biegunowy 9 kW 28 A 3 NO 24V Śruba 1SBL157082R1122 AFS12-30-22-11

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

356,90 zł

(bez VAT)

438,99 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 22 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +356,90 zł

*cena orientacyjna

Nr art. RS:
175-3206
Nr części producenta:
1SBL157082R1122 AFS12-30-22-11
Producent:
ABB Jokab
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB Jokab

Napięcie cewki

24, 60V ac

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

600V ac

Prąd zestyku

28A

Moc znamionowa

9kW

Seria

AFS

Funkcja

Sterowanie silnikiem

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

4

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Typ złącza

Śruba

Minimalna temperatura robocza

-40°C

Prąd roboczy Ie

12A

Napięcie obwodu sterowania Uc

24V

Zastosowanie stycznika

Bezpieczeństwo

Normy/Zatwierdzenia

CE, CSA, cUL, EAC, IEC, RoHS

Szerokość

45mm

Długość

45mm

Głębokość

80mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Stycznik serii ABB AFS, napięcie cewki 24-60 V AC, prąd znamionowy styku 28 A - 1SBL157082R1122


Stycznik ten jest wysokowydajnym urządzeniem przeznaczonym do zastosowań związanych z bezpieczeństwem maszyn, umożliwiającym skuteczne monitorowanie i sterowanie obwodami. Działa w zakresie napięcia cewki od 24 do 60 V AC i zapewnia ciągły prąd znamionowy 28 A. Dzięki wymiarom 110,5 mm długości, 45 mm szerokości i głębokości 110,5 mm nadaje się do montażu na szynie DIN.

Cechy i zalety


• Oferuje szeroki zakres napięcia sterującego od 24 V do 60 V

• Cztery styki pomocnicze zapewniają wszechstronne zarządzanie obwodami

• Konstrukcja montowana z przodu zapewnia łatwy dostęp i widoczność

• Mechanicznie połączone styki zwiększają bezpieczeństwo systemu

• Wbudowane zabezpieczenie przeciwprzepięciowe minimalizuje zakłócenia elektryczne

• Kompaktowa konstrukcja optymalizuje zużycie energii w obwodach sterowania

Zastosowania


• Służy do sterowania silnikami elektrycznymi i lampami

• Idealny do systemów bezpieczeństwa wymagających szybkiej reakcji

• Stosowane w zautomatyzowanych liniach montażowych do efektywnego zarządzania operacyjnego

• Wykorzystywane w systemach HVAC w celu usprawnienia zarządzania energią

• Nadaje się do tych, które wymagają wielu obwodów pomocniczych

Jakie są limity temperatury roboczej dla tego urządzenia?


Urządzenie jest przystosowane do pracy w temperaturach od -40°C do +70°C, zapewniając niezawodne działanie w różnych warunkach.

Jakie korzyści przynosi użytkownikom konfiguracja styków pomocniczych?


Dzięki dwóm stykom normalnie otwartym (NO) i dwóm normalnie zamkniętym (NC) konfiguracja ułatwia elastyczną integrację z systemami sterowania i bezpieczeństwa, umożliwiając różne potrzeby w zakresie monitorowania i przełączania.

Jakie są konsekwencje kontaktów mechanicznych i lustrzanych?


Funkcje te gwarantują, że stan stycznika jest zawsze dokładny, co znacznie poprawia niezawodność aplikacji o krytycznym znaczeniu dla bezpieczeństwa, zmniejszając ryzyko niezamierzonego działania.

Czy to urządzenie może obsługiwać przełączanie obciążeń z wysoką częstotliwością?


Tak, obsługuje maksymalną częstotliwość przełączania elektrycznego do 1200 cykli na godzinę w zastosowaniach AC-3, umożliwiając wydajne zarządzanie obciążeniami dynamicznymi.

Jakie znaczenie ma konfiguracja zacisków śrubowych?


Zaciski śrubowe zapewniają bezpieczne połączenia i łatwość instalacji, dzięki czemu można je łatwo zintegrować z istniejącymi konfiguracjami elektrycznymi, zwłaszcza w środowiskach wymagających częstych modyfikacji.
