Stycznik AFS 24/60 V ac ABB Jokab styki: 3-biegunowy 22 kW 70 A 3 NO 60 V ac Śruba 1SBL347082R1122 AFS40-30-22-11

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

1 168,02 zł

(bez VAT)

1 436,66 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 10 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +1 168,02 zł

*cena orientacyjna

Nr art. RS:
175-3227
Nr części producenta:
1SBL347082R1122 AFS40-30-22-11
Producent:
ABB Jokab
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB Jokab

Napięcie cewki

24/60 V ac

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

600V ac

Prąd zestyku

70A

Seria

AFS

Moc znamionowa

22kW

Typ montażu

Szyna DIN

Funkcja

Bezpieczeństwo

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Liczba styków dodatkowych

4

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

60 V ac

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Bezpieczeństwo

Prąd roboczy Ie

40A

Normy/Zatwierdzenia

EN, IEC, UL

Długość

55mm

Głębokość

119.5mm

Szerokość

144 mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

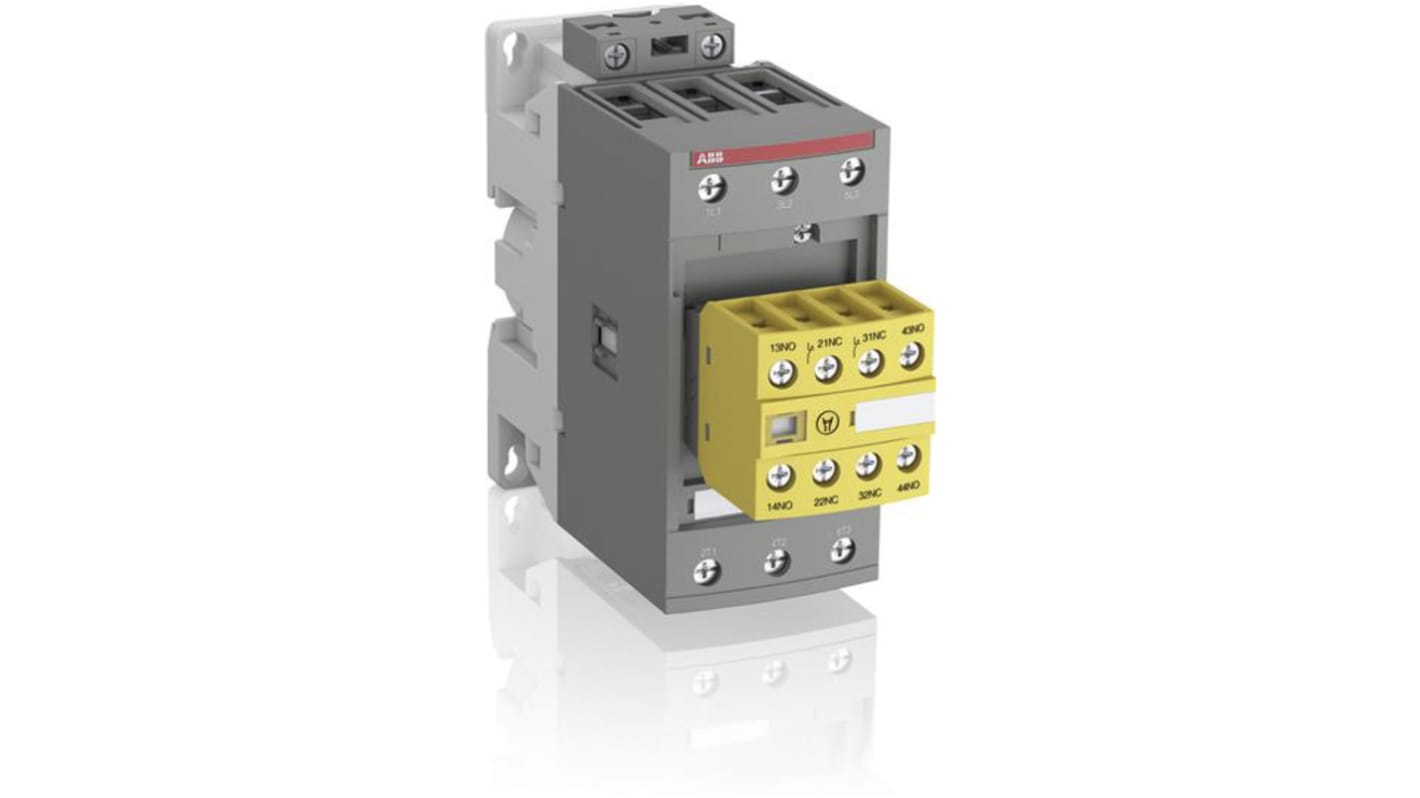

Stycznik serii ABB AFS, napięcie cewki 24-60 V AC, konfiguracja 3-biegunowa - 1SBL347082R1122


Stycznik ten jest przeznaczony do zastosowań związanych z bezpieczeństwem maszyn, ułatwiając skuteczne monitorowanie i sterowanie obwodami. Charakteryzuje się solidną 3-biegunową konfiguracją, prądem znamionowym styku 70 A i działa przy napięciu do 600 V AC. Jego wymiary obejmują długość 144 mm, szerokość 55 mm i głębokość 144 mm, dzięki czemu nadaje się do montażu na szynach DIN.

Cechy i zalety


• Zaprojektowany z myślą o bezpieczeństwie maszyn ze stałymi blokami styków pomocniczych

• Akceptuje zakres napięcia cewki 24-60 V AC dla wszechstronnego zastosowania

• Posiada lustrzane i mechanicznie połączone styki dla większego bezpieczeństwa

• Konfiguracja styków pomocniczych 2NO + 2NC poprawia monitorowanie obwodu

• Wbudowane zabezpieczenie przeciwprzepięciowe chroni przed skokami napięcia

• Możliwość pracy w wysokich temperaturach do +70°C

Zastosowania


• Używany do sterowania maszynami w systemach automatyki

• Odpowiedni do obwodów elektrycznych wymagających stycznika bezpieczeństwa

• Idealny do środowisk wymagających niezawodnego działania w ekstremalnych warunkach termicznych

• Skuteczny dla wymagających instalacji na szynie DIN

Jaki jest zakres napięcia roboczego cewki?


Napięcie robocze cewki mieści się w zakresie od 24 do 60 V AC, zapewniając kompatybilność z różnymi systemami sterowania.

Ile styków pomocniczych posiada urządzenie i jak są one skonfigurowane?


Zawiera cztery styki pomocnicze skonfigurowane jako 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC), zwiększając możliwości monitorowania obwodu.

Jaka jest maksymalna temperatura, w której może pracować ten stycznik?


Maksymalna temperatura pracy wynosi +70°C, co pozwala na efektywne działanie w środowiskach o wysokiej temperaturze.

Czy ten stycznik może obsługiwać różne napięcia?


Tak, może pracować przy różnych napięciach, w tym 20-60 V DC i ma maksymalną zdolność wyłączania przy 440 V.

Jakie są zalecane specyfikacje połączeń kablowych?


Obsługuje połączenia z elastycznymi i sztywnymi przewodami o rozmiarach od 0,75 mm² do 35 mm² dla obwodów głównych i pomocniczych.
