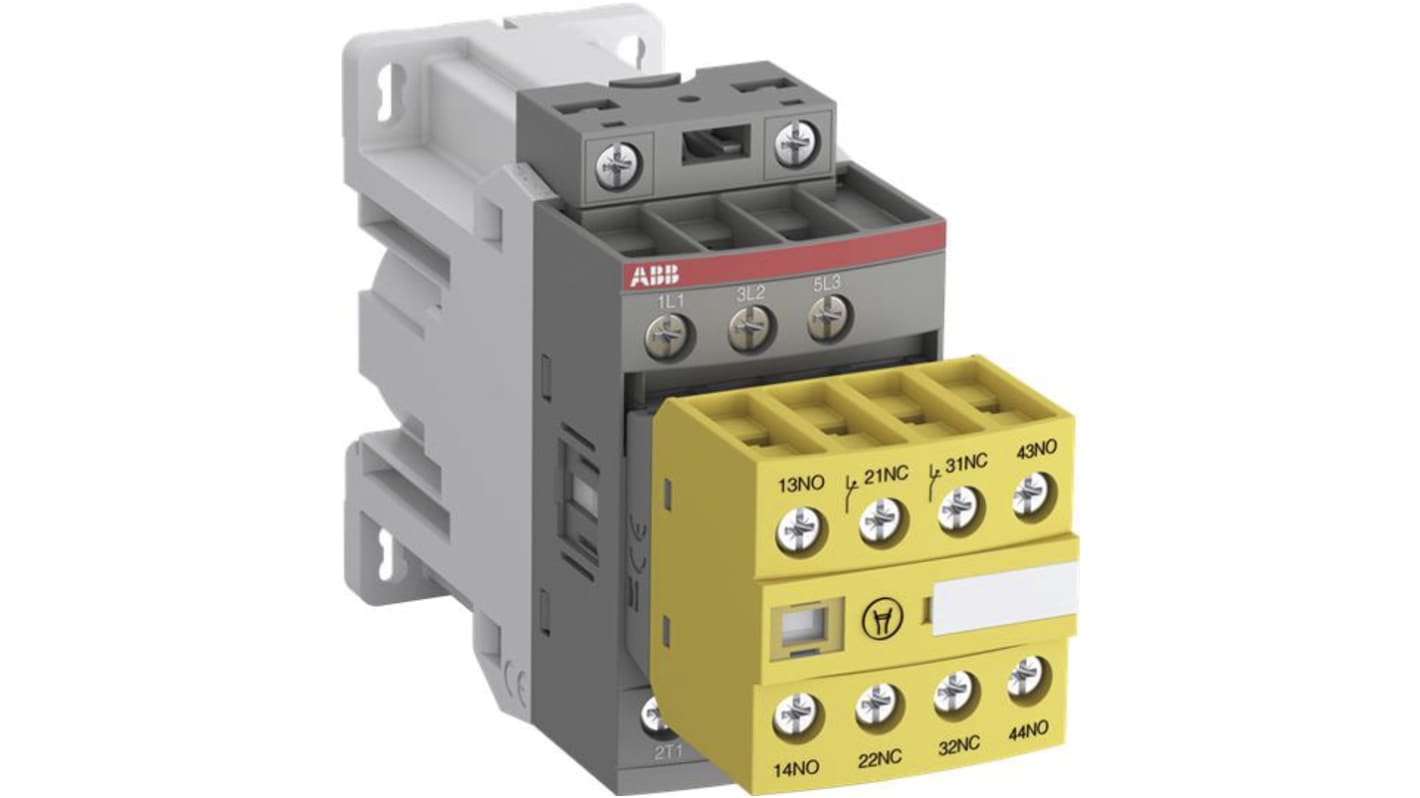

Stycznik 24 V DC ABB Jokab styki: 3 7,5 kW 30 A 3NO Montaż na szynie DIN Śruba 1SBL176082R3022 AFS16Z-30-22-30
- Nr art. RS:
- 175-3208
- Nr części producenta:
- 1SBL176082R3022 AFS16Z-30-22-30
- Producent:
- ABB Jokab
7 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
9 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
629,80 zł
(bez VAT)
774,65 zł
(z VAT)
Produkty | Per unit |
1 + | 629,80 zł |
- Nr art. RS:
- 175-3208
- Nr części producenta:
- 1SBL176082R3022 AFS16Z-30-22-30
- Producent:
- ABB Jokab
Atesty i certyfikaty
- Kraj pochodzenia:
- FR
Szczegółowe dane produktu
Stycznik ABB Jokab, napięcie znamionowe styku 600 V AC, zaciski śrubowe – seria AFS – 1SBL176082R3022 AFS16Z-30-22-30
Potrzebujesz ciągłego włączania i wyłączania systemu? Pomóż przedłużyć jego cykl życia dzięki temu kontaktorowi ABB Jokab. Szybko działający przełącznik jest przeznaczony do ciągłego tworzenia lub przerywania obwodu elektrycznego, dzięki czemu utrzymuje niezawodne działanie urządzeń o wysokim natężeniu prądu. Styki lustrzane zwiększają bezpieczeństwo poprzez monitorowanie i natychmiastową reakcję na stan przełączania urządzenia. Mechaniczna częstotliwość przełączania 3600 cykli na godzinę zapewnia pracę w tempie spełniającym wymagania wymagających systemów. Stycznik jest wyposażony w osłonę ochronną, co eliminuje ryzyko nieuprawnionego obsługi ręcznego.
• Wbudowana funkcja tłumienia przepięć zapobiega uszkodzeniu sprzętu z powodu szczytowego poboru mocy
• Obudowa o ocenie IP20, która jest odporna na dotyk i chroniona przed przedmiotami większymi niż 12 mm
• Jasnożółta obudowa umożliwia szybką i łatwą identyfikację jako urządzenie zabezpieczające
• Zaciski śrubowe zabezpieczają przewody, co minimalizuje konieczność ponownego zaciskania
• Obudowa o ocenie IP20, która jest odporna na dotyk i chroniona przed przedmiotami większymi niż 12 mm
• Jasnożółta obudowa umożliwia szybką i łatwą identyfikację jako urządzenie zabezpieczające
• Zaciski śrubowe zabezpieczają przewody, co minimalizuje konieczność ponownego zaciskania
Zastosowania
• Systemy oświetlenia komercyjnego i przemysłowego
• Pompy wodne
• Przemysł spożywczy i napojowy
• Chłodnie
• Pompy wodne
• Przemysł spożywczy i napojowy
• Chłodnie
Styczniki AFS09Z–AFS38Z są przeznaczone do zastosowań związanych z bezpieczeństwem maszyn. Są dostarczane ze stałymi, zamontowanymi z przodu blokami styków pomocniczych, dzięki czemu idealnie nadają się do monitorowania i kontroli obwodów. Styki mechanicznie połączone i lustrzane zwiększają bezpieczeństwo systemu. - obwód sterujący z elektronicznym interfejsem cewkowym: - dedykowane zasilanie 24 V DC do bezpośredniego sterowania przez wyjście PLC ≥250 mA, niski pobór mocy przy podtrzymaniu, maks. 1,7 W - ograniczone zużycie energii przez panel - lustrzane i mechanicznie połączone styki, z symbolem z przodu, gwarantujące zawsze prawidłowy stan stycznika
Czy ten stycznik jest energooszczędny?
obwód sterujący z elektronicznym interfejsem cewkowym
dedykowane zasilanie 24 V DC do bezpośredniego sterowania przez wyjście PLC
Lustrzane i mechanicznie połączone styki
Montowany z przodu blok styków pomocniczych
Osłona zapobiegająca obsłudze ręcznej
Minimalna zdolność przełączająca 12 V / 3 mA
Wbudowane tłumienie przepięć
dedykowane zasilanie 24 V DC do bezpośredniego sterowania przez wyjście PLC
Lustrzane i mechanicznie połączone styki
Montowany z przodu blok styków pomocniczych
Osłona zapobiegająca obsłudze ręcznej
Minimalna zdolność przełączająca 12 V / 3 mA
Wbudowane tłumienie przepięć
Tak. Dzięki niskiemu poborowi mocy (do 1,7 W) urządzenie pozwala ograniczyć zużycie energii w panelu sterowania.
.
Dane techniczne
Atrybut | Parametr |
---|---|
Napięcie cewki | 24 V DC |
Liczba styków | 3 |
Napięcie znamionowe styku | 600 V AC |
Prąd znamionowy styków | 30 A |
Seria | AFS |
Moc znamionowa | 7,5 kW |
Zakres | AFS16Z-30-22-30 |
Funkcja | Bezpieczeństwo |
Konfiguracja w stanie normalnym | 3NO |
Liczba styków dodatkowych | 4 |
Konfiguracja styków pomocniczych | 2NO + 2NC |
Typ złącza | Śruba |
Szerokość | 110.5mm |
Długość | 45mm |
Głębokość | 80mm |
Konfiguracja styków i przełączania | 3P |
Styl montażu | Montaż na szynie DIN |
Minimalna temperatura robocza | -40 °C, -25°C |
Napięcie sterujące | 250 V |
Maksymalna temperatura robocza | +60 °C, +70°C |
