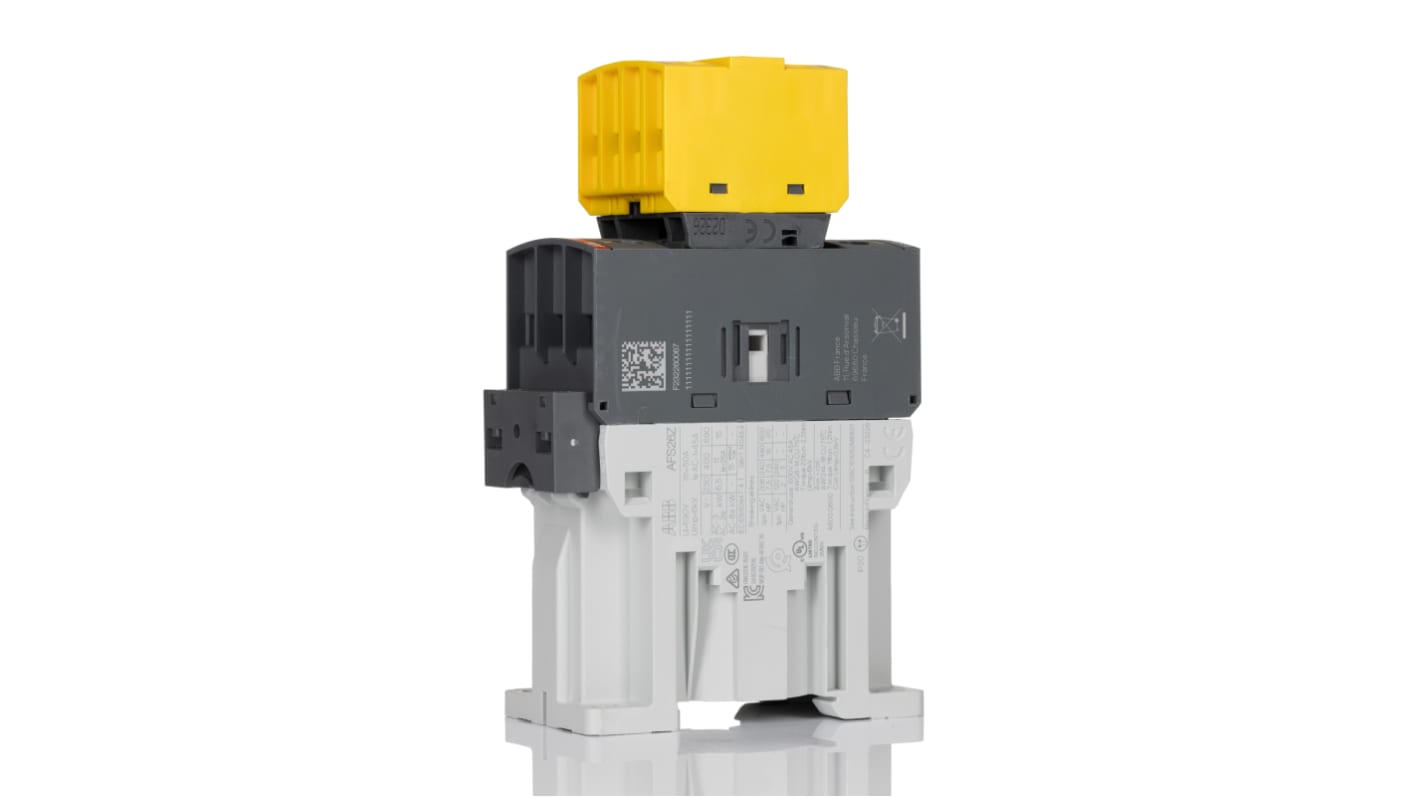

Stycznik AFS 24V dc ABB Jokab styki: 3-biegunowy 11 kW 45 A 3 NO 24V dc Śruba 1SBL236082R3022 AFS26Z-30-22-30

Nr art. RS:: 175-3212
Nr części producenta:: 1SBL236082R3022 AFS26Z-30-22-30
Producent:: ABB Jokab

Stycznik AFS 24V dc ABB Jokab styki: 3-biegunowy 11 kW 45 A 3 NO 24V dc Śruba 1SBL236082R3022 AFS26Z-30-22-30

Suma częściowa (1 sztuka)*

843,57 zł

(bez VAT)

1 037,59 zł

(z VAT)

Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później

Produkty	Za jednostkę
1 +	843,57 zł

*cena orientacyjna

Nr art. RS:: 175-3212
Nr części producenta:: 1SBL236082R3022 AFS26Z-30-22-30
Producent:: ABB Jokab

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB Jokab
	Typ produktu	Stycznik
	Napięcie cewki	24V dc
	Liczba Biegunów	3
	Napięcie styku	600V ac
	Prąd zestyku	45A
	Moc znamionowa	11kW
	Seria	AFS
	Typ montażu	Szyna DIN
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	2 NO/2 NC
	Liczba styków dodatkowych	4
	Typ złącza	Śruba
	Minimalna temperatura robocza	-40°C
	Zastosowanie stycznika	Bezpieczeństwo
	Prąd roboczy Ie	26A
	Napięcie obwodu sterowania Uc	24V dc
	Normy/Zatwierdzenia	CE, CSA, cUL, EAC, IEC, RoHS
	Szerokość	120mm
	Głębokość	80mm
	Długość	45mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB Jokab
	Typ produktu Stycznik
	Napięcie cewki 24V dc
	Liczba Biegunów 3
	Napięcie styku 600V ac
	Prąd zestyku 45A
	Moc znamionowa 11kW
	Seria AFS
	Typ montażu Szyna DIN
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 2 NO/2 NC
	Liczba styków dodatkowych 4
	Typ złącza Śruba
	Minimalna temperatura robocza -40°C
	Zastosowanie stycznika Bezpieczeństwo
	Prąd roboczy Ie 26A
	Napięcie obwodu sterowania Uc 24V dc
	Normy/Zatwierdzenia CE, CSA, cUL, EAC, IEC, RoHS
	Szerokość 120mm
	Głębokość 80mm
	Długość 45mm
	Konfiguracja styków i przełączania 3P

Datasheet

Stycznik ABB Jokab, maksymalna temperatura robocza +70°C, znamionowe napięcie impulsowe 6 kV - seria AFS - 1SBL236082R3022 AFS26Z-30-22-30

Aby pozostać na szczycie przepływu mocy, steruj i przełącz sprzętem za pomocą tego stycznika firmy ABB Jokab. Dostarczany jest z wstępnie zainstalowanymi blokami pomocniczych styków z przodu, dzięki czemu informowanie maszyn o tym, kiedy ruszyć, to wiatr. Urządzenie ma czas przełączania mechanicznego wynoszący 3600 cykli na godzinę, dzięki czemu można mieć pewność, że jest niskiej konserwacji i wytrzymuje przez długi czas. Wykrywanie go w zatłoczonej konfiguracji nie stanowi problemu, dzięki żółtej obudowie z przodu.

Cechy i zalety

• Wbudowany tłumik przepięciowy chroni maszyny przed uszkodzeniami

• Zapewnia niezawodną ochronę przed przejściowymi przepięciami dzięki znamionowemu napięciu odporności na impulsy 6 kV

• Prosty sposób montażu na szynie DIN eliminuje potrzebę skomplikowanych narzędzi

• Zaciski śrubowe zapewniają bezpieczne połączenia elektryczne odporne na drgania

Zastosowania

• Parowniki termiczne

• Oświetlenie mieszkaniowe

• Grzałki elektryczne

Jaki jest zakres temperatur roboczych tego elementu?

Po wyposażeniu w przekaźnik O/L termiczny, urządzenie to ma zakres temperatur roboczych od -25°C do +60°C. Bez przekaźnika pracuje w temperaturze od -40°C do +70°C.

Jaka jest konfiguracja styków urządzenia?

Jest mocowany na 2NO/2NC, dzięki czemu obsługuje zarówno włączanie, jak i wyłączanie obwodu w jednej jednostce.
