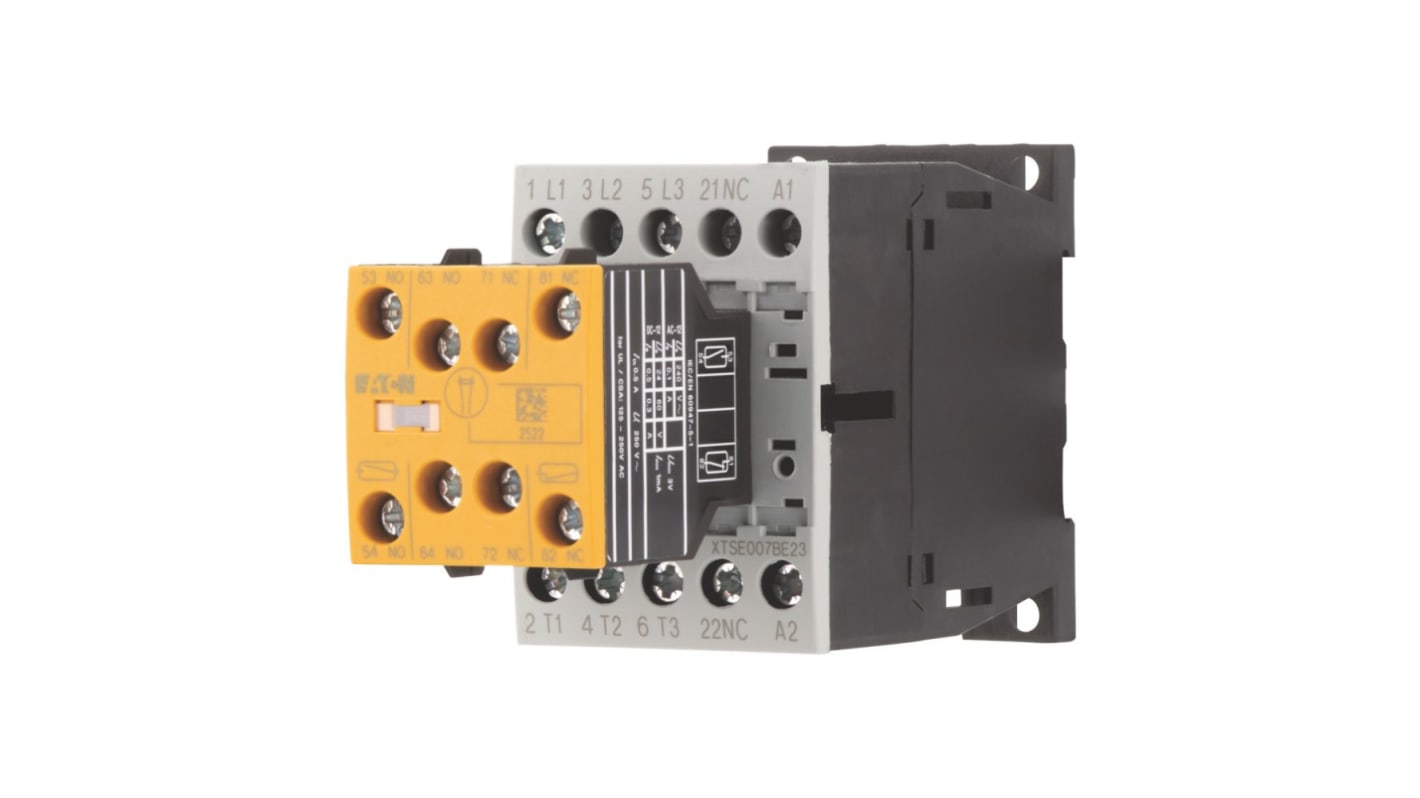

Stycznik 24 V DC Eaton styki: 3 7 A 2N/O. Śruba 191721 DILMS7-R23(24VDC)

Seria styczników bezpieczeństwa DILMS firmy Eaton zapewnia niezawodne przełączanie w zastosowaniach związanych z bezpieczeństwem.

Standardowo wszystkie wersje stycznika bezpieczeństwa DILMS są wyposażone w montowany u góry styk pomocniczy, który zapobiega manipulowaniu przy manipulacie i uniemożliwia ręczne uruchamianie. Nie można go odłączyć. W celu zwiększenia bezpieczeństwa stycznik ma wbudowane styki lusterek i przeciwległe styki blokujące.

Wbudowany wziernik kontrolny umieszczony bezpośrednio nad wskaźnikiem położenia przełącznika ułatwia monitorowanie stanu działania systemów sterowania przez cały czas. Stycznik jest wyposażony w żółtą pokrywę, która umożliwia szybką i skuteczną identyfikację urządzeń zabezpieczających. Niezawodna konstrukcja tego stycznika stanowi doskonałe rozwiązanie do ochrony urządzeń przed ręcznym uruchomieniem.

Dostępne w czterech rozmiarach styczniki DILMS obejmują zakres mocy od 7 do 150 A. W tej serii znajdują się również przekaźniki bezpieczeństwa DILAS, które są dostępne w trzech różnych napięciach Coil, aby uzupełnić system bezpieczeństwa.

• bezpieczne monitorowanie stanu stycznika (okienko kontrolne) aktywacja ręczna nie jest możliwa
• kwalifikuje się do użycia w aplikacji zatrzymania awaryjnego z kontrolowanym start (kategoria 4)
• niezawodne i samomonitorujące obwody sterowania maszyny
• Interlocking przeciwległych styków
• styki lustrzane
• wyróżnione na żółto (RAL1004)
• niezawodne zaciski śrubowe
• montowany na górze i nieodłączany styk pomocniczy (z przodu)

Styczniki mogą być używane w wielu zastosowaniach, użytkownicy będą często znaleźć te styczniki są używane w ustawieniach przemysłowych, takich jak automatyka i sterowanie fabryki, transport kolejowy, systemy elektryczne, silnik elektryczny, oświetlenie, i inżynierii mechanicznej i są kluczowym elementem, gdy funkcje bezpieczeństwa i ochrona sprzętu i użytkowników są wymaganiem.

Przy podejmowaniu decyzji o zastosowaniu stycznika lub przekaźnika do obwodu bezpieczeństwa istnieją pewne ogólne zasady, które ułatwiają podjęcie decyzji. Stycznik powinien być używany, gdy prąd wynosi 9 A lub więcej, do 1000 V ac i może być używany do 1 lub 3-fazowych zastosowań bezpieczeństwa. Przekaźnik powinien być używany, gdy natężenie prądu wynosi 10 A lub mniej, do 250 V ac i zazwyczaj w zastosowaniach związanych z bezpieczeństwem jednofazowym.

Ten stycznik jest przeznaczony do różnych zastosowań elektrycznych, oferując sterowanie i ochronę w warunkach przemysłowych. Jego solidna konstrukcja i specyfikacje sprawiają, że nadaje się do wydajnego zarządzania silnikami i innymi obciążeniami elektrycznymi, zapewniając jednocześnie bezpieczną pracę w różnych warunkach, spełniając podstawowe potrzeby w automatyce i systemach elektrycznych.

• Wykorzystuje napięcie cewki 24 V DC do efektywnego działania
• Posiada trzy normalnie otwarte styki zapewniające niezawodne przełączanie
• Prąd znamionowy styku 7A umożliwia obsługę standardowych obciążeń
• Zawiera pięć styków pomocniczych zwiększających funkcjonalność
• Zaprojektowany z zaciskami śrubowymi dla prostych i bezpiecznych połączeń

• Kontroluje pracę silnika w środowiskach przemysłowych
• Idealny dla bezpieczeństwa wymagającego stałej funkcjonalności
• Wykorzystywane w obwodach z obciążeniem indukcyjnym i rezystancyjnym
• Odpowiedni do instalacji wymagających kompaktowych i wytrzymałych urządzeń

Może skutecznie zarządzać obciążeniami nieindukcyjnymi i lekko indukcyjnymi.

Podłącza się go za pomocą zacisków śrubowych, co ułatwia integrację ze standardowym okablowaniem.

Zakres temperatur pracy wynosi od -25°C do +60°C, co pozwala na pracę w różnych środowiskach.

Styki pomocnicze umożliwiają dodatkowe operacje przełączania, zwiększając wszechstronność systemu.

Eaton dawniej znany jako Moeller
