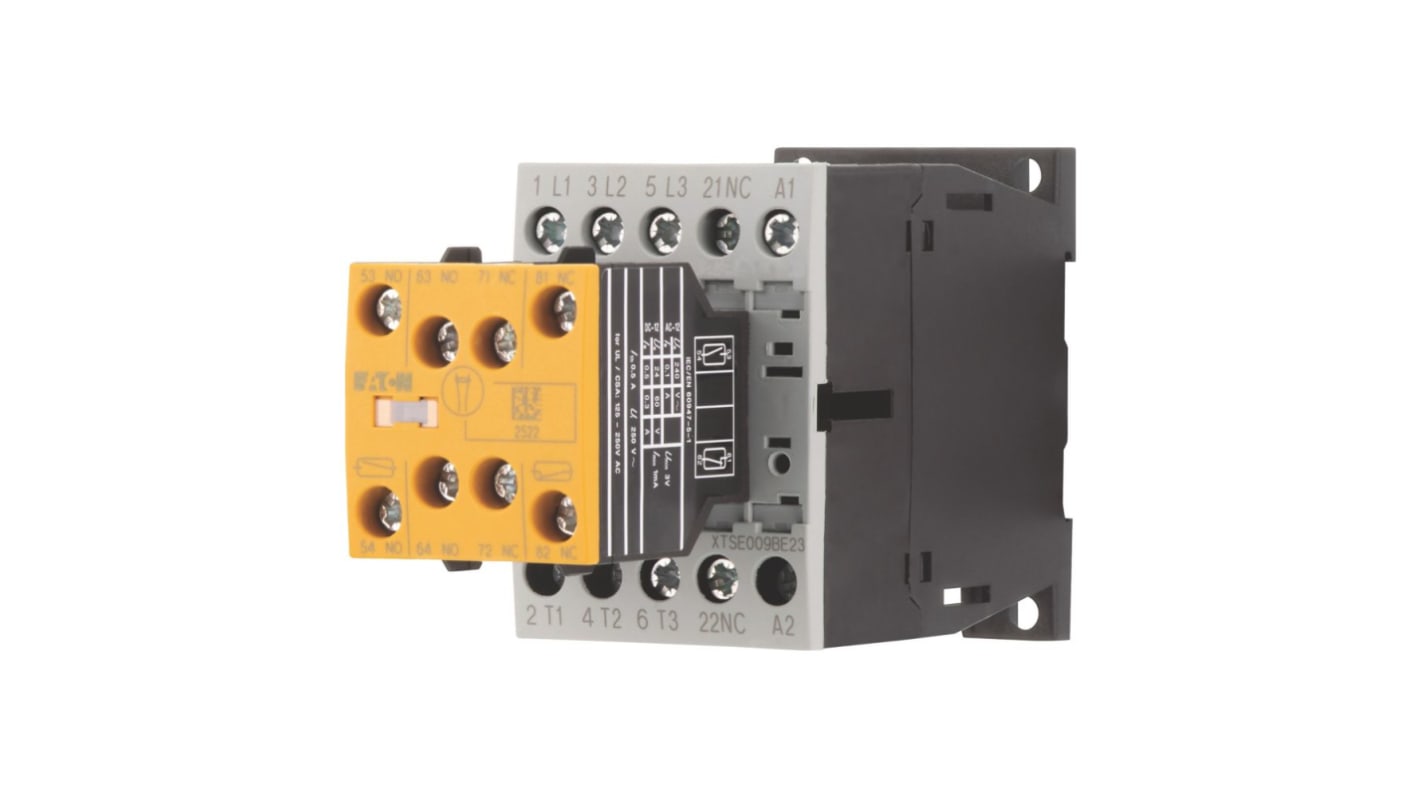

Stycznik 24 V DC Eaton styki: 3 9 A 2N/O. Śruba 191722 DILMS9-R23(24VDC)

Seria styczników bezpieczeństwa DILMS firmy Eaton zapewnia niezawodne przełączanie w zastosowaniach związanych z bezpieczeństwem.

Standardowo wszystkie wersje stycznika bezpieczeństwa DILMS są wyposażone w montowany u góry styk pomocniczy, który zapobiega manipulowaniu przy manipulacie i uniemożliwia ręczne uruchamianie. Nie można go odłączyć. W celu zwiększenia bezpieczeństwa stycznik ma wbudowane styki lusterek i przeciwległe styki blokujące.

Wbudowany wziernik kontrolny umieszczony bezpośrednio nad wskaźnikiem położenia przełącznika ułatwia monitorowanie stanu działania systemów sterowania przez cały czas. Stycznik jest wyposażony w żółtą pokrywę, która umożliwia szybką i skuteczną identyfikację urządzeń zabezpieczających. Niezawodna konstrukcja tego stycznika stanowi doskonałe rozwiązanie do ochrony urządzeń przed ręcznym uruchomieniem.

Dostępne w czterech rozmiarach styczniki DILMS obejmują zakres mocy od 7 do 150 A. W tej serii znajdują się również przekaźniki bezpieczeństwa DILAS, które są dostępne w trzech różnych napięciach Coil, aby uzupełnić system bezpieczeństwa.

• bezpieczne monitorowanie stanu stycznika (okienko kontrolne) aktywacja ręczna nie jest możliwa
• kwalifikuje się do użycia w aplikacji zatrzymania awaryjnego z kontrolowanym start (kategoria 4)
• niezawodne i samomonitorujące obwody sterowania maszyny
• Interlocking przeciwległych styków
• styki lustrzane
• wyróżnione na żółto (RAL1004)
• niezawodne zaciski śrubowe
• montowany na górze i nieodłączany styk pomocniczy (z przodu)

Styczniki mogą być używane w wielu zastosowaniach, użytkownicy będą często znaleźć te styczniki są używane w ustawieniach przemysłowych, takich jak automatyka i sterowanie fabryki, transport kolejowy, systemy elektryczne, silnik elektryczny, oświetlenie, i inżynierii mechanicznej i są kluczowym elementem, gdy funkcje bezpieczeństwa i ochrona sprzętu i użytkowników są wymaganiem.

Przy podejmowaniu decyzji o zastosowaniu stycznika lub przekaźnika do obwodu bezpieczeństwa istnieją pewne ogólne zasady, które ułatwiają podjęcie decyzji. Stycznik powinien być używany, gdy prąd wynosi 9 A lub więcej, do 1000 V ac i może być używany do 1 lub 3-fazowych zastosowań bezpieczeństwa. Przekaźnik powinien być używany, gdy natężenie prądu wynosi 10 A lub mniej, do 250 V ac i zazwyczaj w zastosowaniach związanych z bezpieczeństwem jednofazowym.

Stycznik ten został zaprojektowany z myślą o efektywnym sterowaniu silnikami i zastosowaniach automatyki, odgrywając kluczową rolę w precyzyjnym i bezpiecznym zarządzaniu obciążeniami elektrycznymi. Działa przy napięciu cewki 24 V DC, dzięki czemu jest szczególnie odpowiedni do zastosowań wymagających wysokich wartości znamionowych styków i jest niezbędny w różnych systemach automatyki i systemach przemysłowych.

• Działa skutecznie przy prądzie znamionowym styku do 9A
• Wykorzystuje zaciski śrubowe do bezpiecznych połączeń
• Możliwość przełączania napięć do 400 V AC
• Zawiera pięć styków pomocniczych dla dodatkowej funkcjonalności
• Zaprojektowany do zastosowań obejmujących zarówno obciążenia nieindukcyjne, jak i lekko indukcyjne

• Kontroluje silniki w różnych zastosowaniach
• Wykorzystywane w zautomatyzowanych maszynach wymagających zabezpieczeń
• Nadaje się do wymagającego przełączania wysokiego napięcia
• Idealny do systemów wdrażających zarządzanie obciążeniem elektrycznym

Zapewnij prawidłową instalację zgodnie z lokalnymi normami elektrycznymi, aby zachować bezpieczeństwo podczas pracy.

Aby uzyskać informacje na temat prawidłowych połączeń, należy zapoznać się ze schematem okablowania w instrukcji instalacji.

Tak, nadaje się do silników o sprawności IE3.

Eaton dawniej znany jako Moeller
