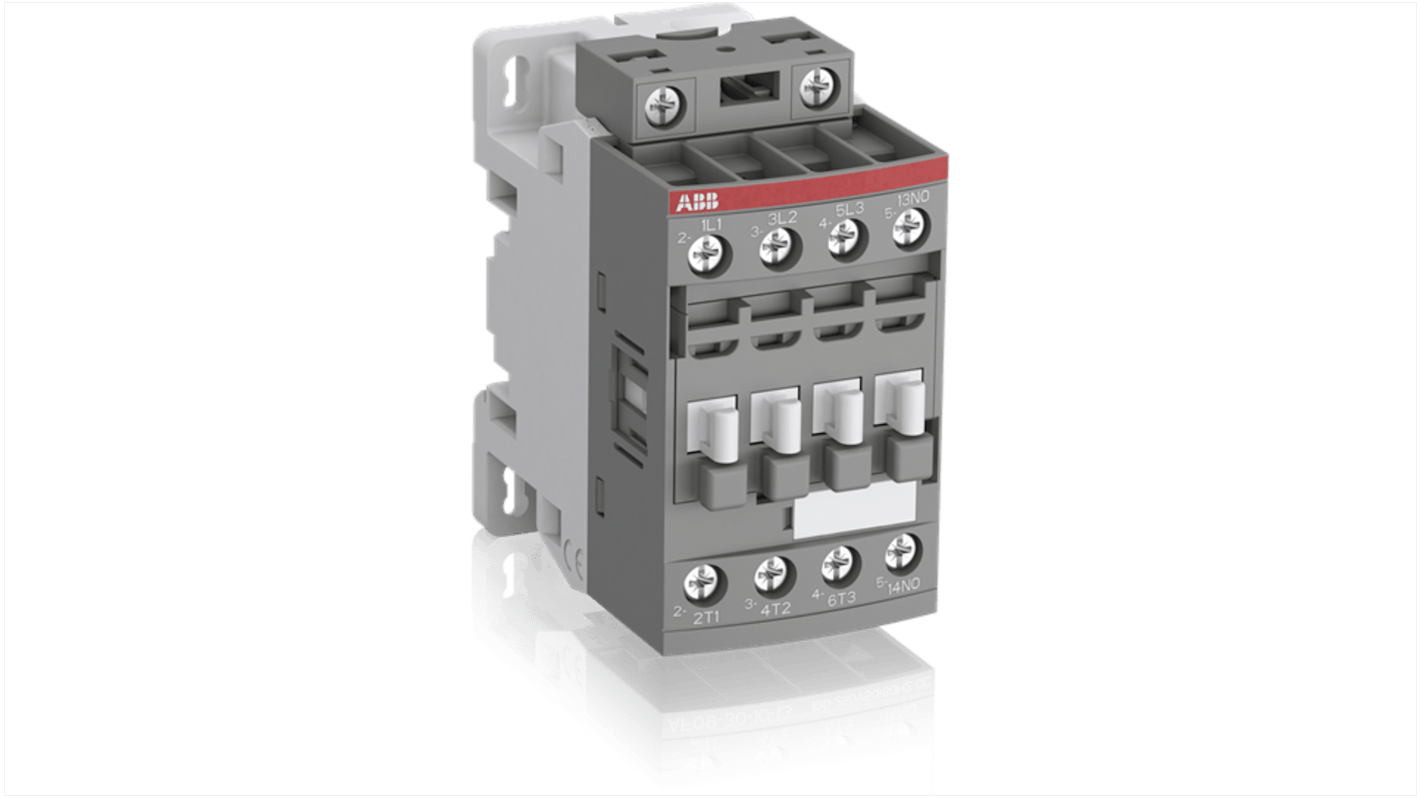

Stycznik AF 250V ABB styki: 3-biegunowy 4 kW 25 A 3 NO 250V Śruba 1SBL136001R2301 AF09Z-30-01-23

Nr art. RS:: 237-4888
Nr części producenta:: 1SBL136001R2301 AF09Z-30-01-23
Producent:: ABB

Stycznik AF 250V ABB styki: 3-biegunowy 4 kW 25 A 3 NO 250V Śruba 1SBL136001R2301 AF09Z-30-01-23

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

288,32 zł

(bez VAT)

354,63 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

2 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	288,32 zł

*cena orientacyjna

Nr art. RS:: 237-4888
Nr części producenta:: 1SBL136001R2301 AF09Z-30-01-23
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Typ produktu	Stycznik
	Napięcie cewki	250V
	Liczba Biegunów	3
	Prąd zestyku	25A
	Moc znamionowa	4kW
	Seria	AF
	Funkcja	Sterowanie silnikiem
	Typ montażu	Szyna DIN
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NC
	Liczba styków dodatkowych	1
	Typ złącza	Śruba
	Minimalna temperatura robocza	-40°C
	Zastosowanie stycznika	Sterowanie silnikiem
	Napięcie obwodu sterowania Uc	250V
	Prąd roboczy Ie	25A
	Maksymalna temperatura robocza	70°C
	Długość	86mm
	Głębokość	77mm
	Normy/Zatwierdzenia	IEC/EN 60947-4-1
	Szerokość	45mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Typ produktu Stycznik
	Napięcie cewki 250V
	Liczba Biegunów 3
	Prąd zestyku 25A
	Moc znamionowa 4kW
	Seria AF
	Funkcja Sterowanie silnikiem
	Typ montażu Szyna DIN
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NC
	Liczba styków dodatkowych 1
	Typ złącza Śruba
	Minimalna temperatura robocza -40°C
	Zastosowanie stycznika Sterowanie silnikiem
	Napięcie obwodu sterowania Uc 250V
	Prąd roboczy Ie 25A
	Maksymalna temperatura robocza 70°C
	Długość 86mm
	Głębokość 77mm
	Normy/Zatwierdzenia IEC/EN 60947-4-1
	Szerokość 45mm
	Konfiguracja styków i przełączania 3P

Kraj pochodzenia:: FR

Stycznik ABB serii AF, napięcie cewki 250 V, prąd znamionowy 25 A - 1SBL136001R2301 AF09Z-30-01-23

Stycznik ten został zaprojektowany do wydajnego sterowania silnikami. AF09Z-30-01-23 ma kompaktową konstrukcję blokową i jest wyposażony w trzy bieguny oraz zakres napięcia sterującego od 100 do 250 V. Urządzenie ma wymiary 77 mm x 45 mm x 77 mm i nadaje się do montażu na szynie DIN, dzięki czemu idealnie nadaje się zarówno do zastosowań przemysłowych, jak i automatyki.

Cechy i zalety

• Działa przy maksymalnym napięciu cewki 690 V

• Obsługa silników o mocy do 4 kW przy napięciu 400 V AC

• Konfiguracja styków pomocniczych zwiększa funkcjonalność

• Wbudowana ochrona przeciwprzepięciowa zapewnia stabilność działania

• Szeroki zakres napięcia sterującego zmniejsza zużycie energii

• stycznik 25 A odpowiedni do różnych obwodów zasilania

Zastosowania

• Służy do sterowania silnikami w maszynach przemysłowych

• Nadaje się do systemów automatyki wymagających niezawodnego przełączania

• Idealne rozwiązanie w przypadku zmiennych wymagań dotyczących napięcia sterującego

• Stosowany w środowiskach wymagających kompaktowej i wydajnej obsługi mocy

Jaki jest maksymalny zakres temperatury otoczenia podczas pracy?

Stycznik ten działa wydajnie w zakresie temperatur od -40°C do +70°C, dzięki czemu nadaje się do różnych warunków środowiskowych.

W jaki sposób styk pomocniczy może zwiększyć funkcjonalność?

Pojedynczy wbudowany styk pomocniczy pozwala na dodatkowe zarządzanie obwodem, umożliwiając monitorowanie lub dodatkowe funkcje sterowania obok głównego obwodu.

Jakich typów zacisków używa ten stycznik?

Posiada zaciski śrubowe, które zapewniają bezpieczne połączenie zarówno dla obwodów głównych, jak i pomocniczych, zapewniając niezawodność podczas pracy.

Czy stycznik może obsługiwać częste operacje przełączania?

Tak, jest w stanie wytrzymać do 1200 elektrycznych cykli przełączania na godzinę, dzięki czemu dobrze nadaje się do zastosowań o wysokiej częstotliwości w warunkach przemysłowych.

Jakie znaczenie ma stopień zapewnianej ochrony?

Dzięki stopniowi ochrony IP20 dla zacisków głównych i IP40 dla zacisków pomocniczych, stycznik ten skutecznie chroni przed pyłem i przypadkowym kontaktem z częściami pod napięciem, zapewniając bezpieczeństwo i niezawodność.
