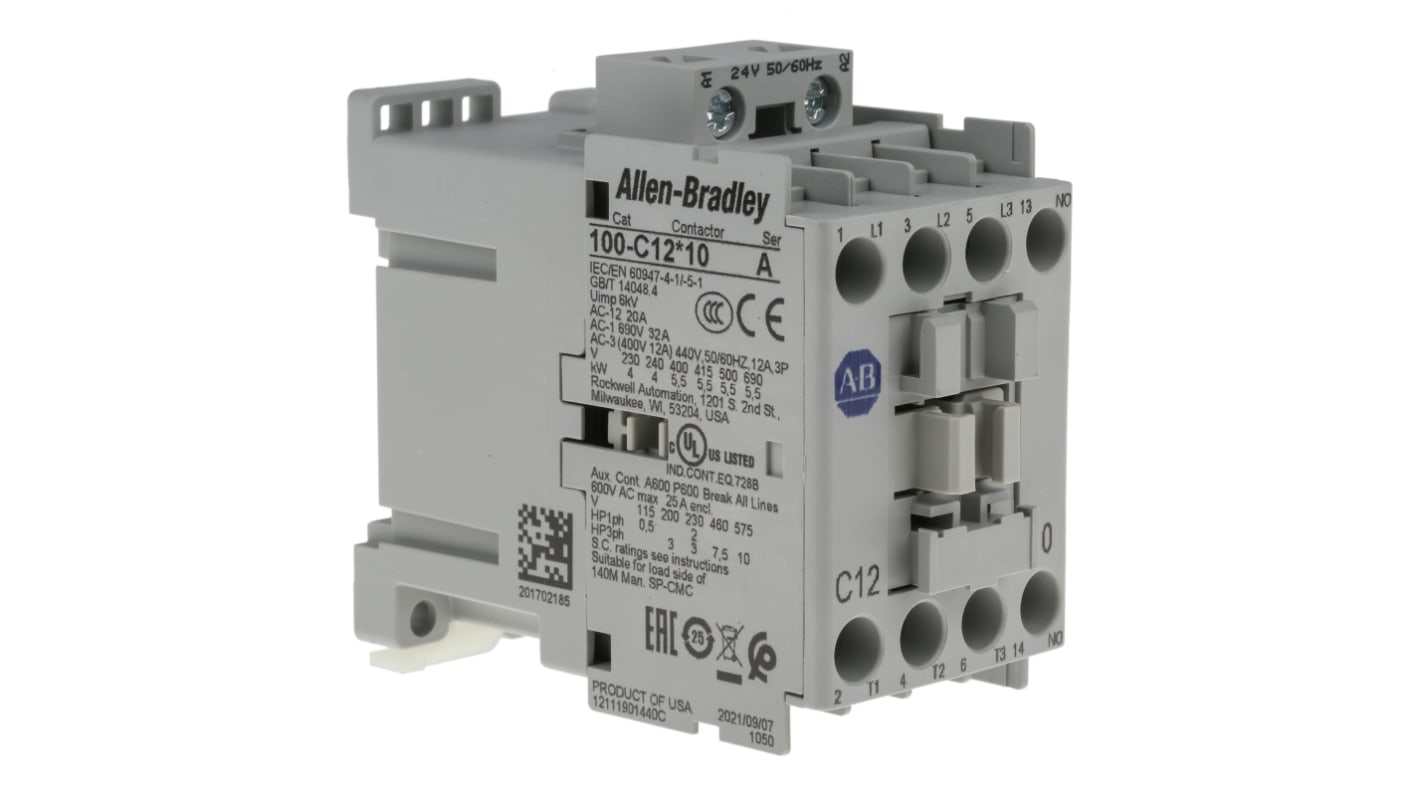

Stycznik 24 V ac Allen Bradley styki: 3 5.5 kW 12 A 3NO Śruba 100-C12KJ10

Niewielkie, ale wydajne styczniki serii 100-C firmy Allen Bradley zapewniają większą wydajność, niezawodność i wydajność.

Te niewielkie styczniki IEC zapewniają dużą moc przełączania, zapewniając wszechstronność zastosowań i Ability do obsługi wysokich prądzi rozruchowych nowoczesnych silników i innych obciążeń. Charakteryzują się niskim poborem mocy i zapewniają wysoką niezawodność połączeń oraz łatwość okablowania dzięki dwóm osobnym połączeniom zasilającym na jeden słup, co pozwala zaoszczędzić cenny czas i pieniądze. Są one wykonane z materiałów przyjaznych dla środowiska i są zgodne z dyrektywą RoHS, co zapewnia dodatkową pewność.

Styczniki serii 100-C mają odwracalne zaciski Coil, umożliwiają montaż z przodu i z boku styków pomocniczych i mogą być mocowane do montażu na szynie DIN 35 mm lub na panelu. Szerokość linii wynosi 9...97 A. Styczniki te zapewniają ochronę palców IP2X, aby zapobiec ryzyku obrażeń operatora i ryzyku uszkodzenia urządzenia. Są one kompatybilne z elektronicznymi przekaźnikami przeciążenikowymi i przekaźnikami bimetalicznymi. Seria ta oferuje również wygodne akcesoria do wszystkich rozmiarów styczników, dzięki czemu zapewnia doskonale zintegrowany system.

• maksymalne napięcie przełączania 690V (napięcie znamionowe) AC3
• Coil nominalne zasilanie sieciowe 8 do 16 VA (WL); 70 do 200 VA (WRUSH)
• żywotność elektryczna: 1.3 mln operacji (400V)
• 3-biegunowy, 1 BEZ styku pomocniczego w rozmiarach od 4 do 11 kW

NORMY: IEC947, EN60 947, VDE0660, UL508, CSA22.2.

Atesty: UL, CSA

Model 100-C12KJ10 to stycznik 3-biegunowy z konfiguracją styków pomocniczych 1NO, 0NC i zaciskami śrubowymi. Ma znamionowy prąd roboczy 12A, a moc znamionowa wynosi 5,5 kW. Zakończenie Coil dla tego urządzenia jest po stronie przewodów. Napięcie Coil wynosi 24 V, 50 / 60 Hz.

Styczniki są urządzeniami elektromagnetycznymi, które mogą przełączać duże ilości prądu elektrycznego i pracować z wykorzystaniem wewnętrznego Coil lub elektromagnesu, który otwiera lub zamyka styki, gdy prąd elektryczny przepływa przez niego. Są one podobne do przekaźników, jednak mogą przenosić większe obciążenia i mogą przełączać się na więcej niż 15 amperów. Dzięki temu idealnie nadają się do zastosowań wymagających dużej wydajności, takich jak jednoczesne przełączanie kilku różnych obwodów. Urządzenia te mogą być zdalnie sterowane i mogą być używane do sterowania logiki, np. do włączania i wyłączania różnych elementów. Styczniki są wyposażone w wysokie napięcia Coil i mają więcej opcji wejścia i wyjścia niż przekaźniki. Są one często używane do sterowania silnikami elektrycznymi i systemami oświetleniowymi.

Styczniki Allen Bradley zostały zaprojektowane tak, aby zapewniać doskonałą wydajność i spełniać unikatowe wymagania. Są one wyposażone w szereg produktów do sterowania silnikami, w tym styczniki IEC i NEMA, które można łączyć ze zgodnymi akcesoriami, co ułatwia znalezienie idealnego rozwiązania.

Styczniki Allen Bradley MCS (modułowy system sterowania):

MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:

• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
