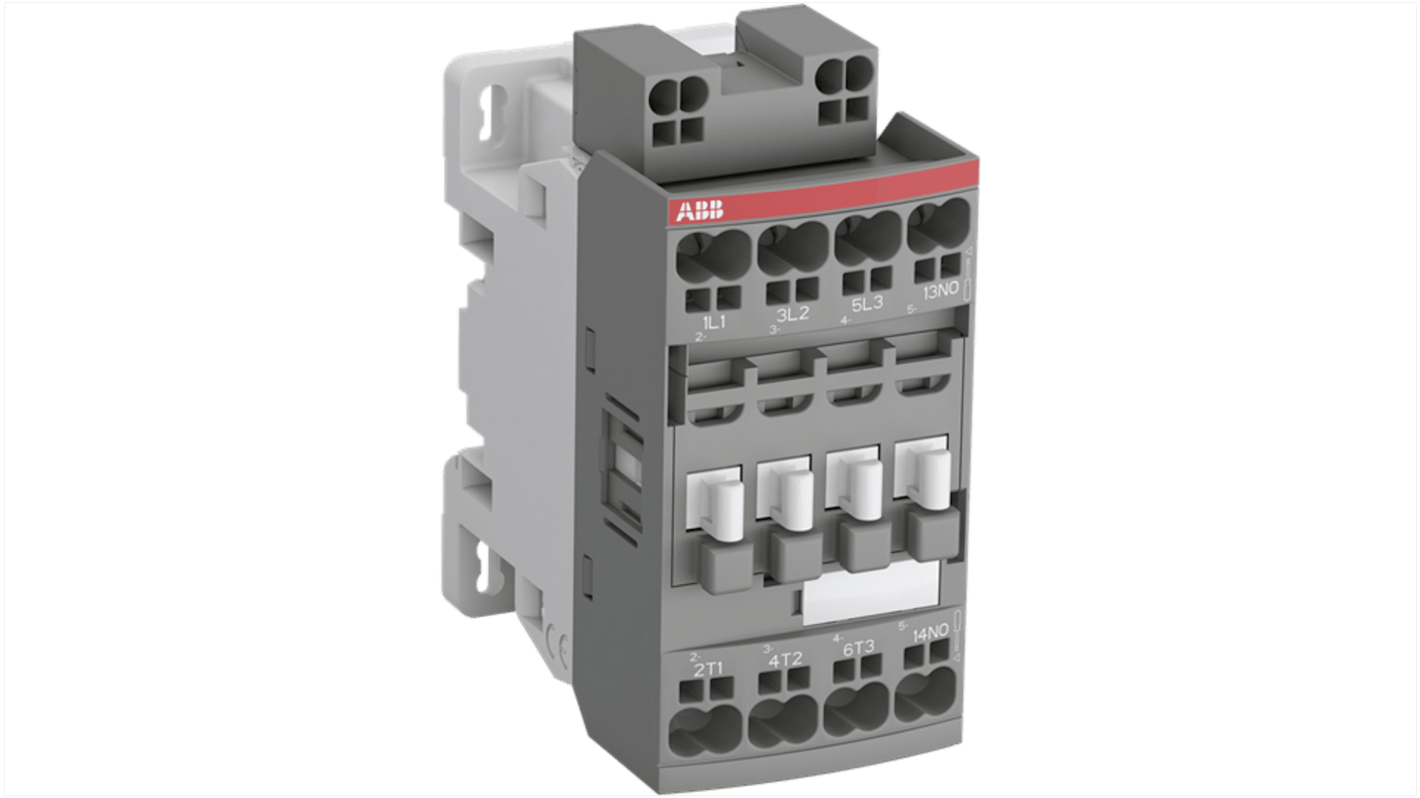

Stycznik 1SBL15 20V dc, 60 V dc ABB styki: 3-biegunowy 7.5 kW 28 A 3 NO/1 NC 20V dc, 60 V dc Sprężyna wciskana

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

357,33 zł

(bez VAT)

439,52 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Magazynowane przez producenta
  • Gotowe do wysyłki od 30 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +357,33 zł

*cena orientacyjna

Nr art. RS:
253-1907
Nr części producenta:
1SBL156005R2101
Producent:
ABB
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB

Napięcie cewki

20, 60V dc

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

28A

Moc znamionowa

7.5kW

Seria

1SBL15

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO/1 NC

Liczba styków dodatkowych

1

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NC

Typ złącza

Sprężyna wciskana

Prąd roboczy Ie

28A

Napięcie obwodu sterowania Uc

20, 60V dc

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Moduł sterujący

Maksymalna temperatura robocza

70°C

Normy/Zatwierdzenia

IEC 60947-1, UL/CSA, IEC 60947-4-1, IEC 60529, EN 60529

Długość

77mm

Głębokość

77mm

Szerokość

45mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Stycznik ABB serii 1SBL15, napięcie znamionowe styku 690 V, prąd znamionowy styku 28 A - 1SBL156005R2101


Stycznik ten to wytrzymały moduł sterujący przeznaczony do zastosowań przemysłowych. Wyposażony jest w kompaktową konstrukcję odpowiednią do montażu na szynie DIN i ma długość 77 mm, szerokość 45 mm i głębokość 77 mm. Urządzenie działa skutecznie w zakresie napięcia sterującego od 20 do 60 V DC i jest wyposażone w maksymalne napięcie styku wynoszące 690 V, dzięki czemu idealnie nadaje się do dużych obciążeń elektrycznych.

Cechy i zalety


• 3-biegunowa konfiguracja umożliwia uniwersalne zastosowania przemysłowe
• Wartość znamionowa do 28 A umożliwiająca obsługę dużych obciążeń prądowych
• Zaciski sprężynowe wciskane ułatwiają instalację i konserwację
• Wbudowane zabezpieczenie przeciwprzepięciowe zwiększa niezawodność podczas pracy
• Szeroki zakres napięcia sterującego zmniejsza zużycie energii w niestabilnych sieciach

Zastosowania


• Używany do sterowania silnikami w systemach automatyki
• Odpowiednie do przełączania obwodów zasilania do 28 A
• Idealny do integracji z elektrycznymi panelami sterowania
• Zastosowanie w środowiskach o zróżnicowanych warunkach napięciowych
• Używany w maszynach produkcyjnych i przemysłowych

Jaka jest maksymalna temperatura robocza zapewniająca optymalne działanie?


Urządzenie może pracować wydajnie w zakresie temperatur od -40 do +70 stopni Celsjusza, zapewniając wydajność nawet w trudnych warunkach.

Jaką moc silnika może skutecznie obsługiwać ten moduł sterujący?


Może sterować silnikami o mocy znamionowej do 5,5 kW przy 400 V AC lub 7,5 kW przy 690 V, dzięki czemu jest uniwersalny do różnych zastosowań silnikowych.

Jak często można przełączać ten stycznik w normalnych warunkach pracy?


Obsługuje maksymalną częstotliwość przełączania elektrycznego do 1200 cykli na godzinę w zastosowaniach AC-3, odpowiednie do wysokich wymagań w zakresie wydajności.

Jakie zalety zapewnia wbudowana ochrona przeciwprzepięciowa podczas pracy?


Wbudowane zabezpieczenie przeciwprzepięciowe zmniejsza ryzyko uszkodzeń spowodowanych szczytami napięcia, zwiększając trwałość i niezawodność stycznika w dynamicznych środowiskach.
