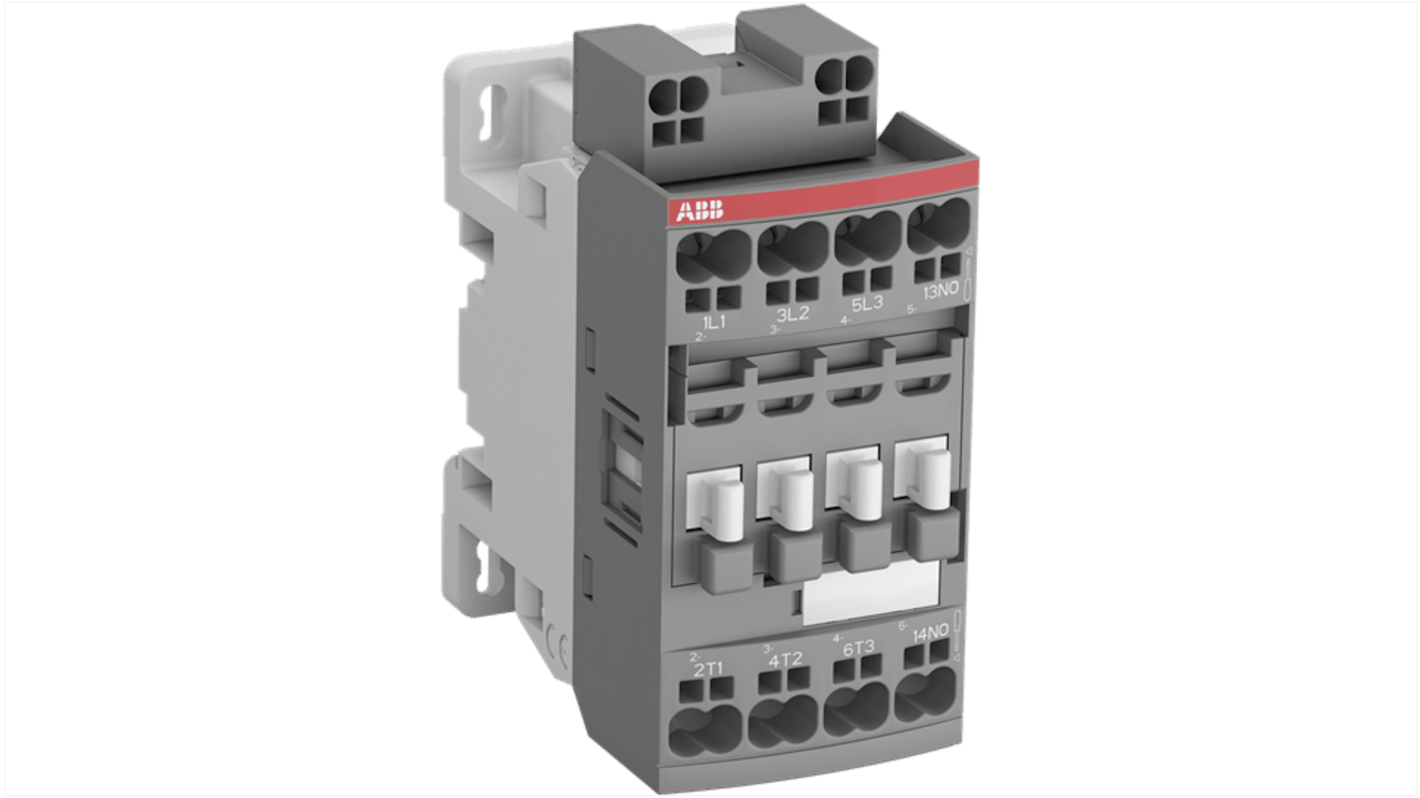

Stycznik 1SBL176 24V, 60 V ABB styki: 3-biegunowy 7.5 kW 30 A 3 NO/1 NC 20V dc, 60 V dc Sprężyna wciskana

Nr art. RS:: 253-1925
Nr części producenta:: 1SBL176005R2110
Producent:: ABB

Stycznik 1SBL176 24V, 60 V ABB styki: 3-biegunowy 7.5 kW 30 A 3 NO/1 NC 20V dc, 60 V dc Sprężyna wciskana

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

455,84 zł

(bez VAT)

560,68 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Tymczasowo niedostępny

Dostępne od 13 lipca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	455,84 zł

*cena orientacyjna

Nr art. RS:: 253-1925
Nr części producenta:: 1SBL176005R2110
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Typ produktu	Stycznik
	Napięcie cewki	24, 60V
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	30A
	Seria	1SBL176
	Moc znamionowa	7.5kW
	Typ montażu	Szyna DIN
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO/1 NC
	Liczba styków dodatkowych	1
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Typ złącza	Sprężyna wciskana
	Zastosowanie stycznika	Moduł sterujący
	Napięcie obwodu sterowania Uc	20, 60V dc
	Prąd roboczy Ie	30A
	Minimalna temperatura robocza	-40°C
	Maksymalna temperatura robocza	70°C
	Normy/Zatwierdzenia	IEC 60947-4-1, UL/CSA
	Szerokość	45mm
	Długość	77mm
	Głębokość	77mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Typ produktu Stycznik
	Napięcie cewki 24, 60V
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 30A
	Seria 1SBL176
	Moc znamionowa 7.5kW
	Typ montażu Szyna DIN
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO/1 NC
	Liczba styków dodatkowych 1
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Typ złącza Sprężyna wciskana
	Zastosowanie stycznika Moduł sterujący
	Napięcie obwodu sterowania Uc 20, 60V dc
	Prąd roboczy Ie 30A
	Minimalna temperatura robocza -40°C
	Maksymalna temperatura robocza 70°C
	Normy/Zatwierdzenia IEC 60947-4-1, UL/CSA
	Szerokość 45mm
	Długość 77mm
	Głębokość 77mm
	Konfiguracja styków i przełączania 3P

Datasheet - 1SBL176005R2110

Kraj pochodzenia:: FR

Stycznik ABB serii 1SBL176, prąd znamionowy 30 A, moc 7,5 kW – 1SBL176005R2110

Stycznik ten to uniwersalny moduł sterujący przeznaczony do sterowania silnikami o mocy do 7,5 kW przy napięciu 400 V AC. Ten 3-biegunowy stycznik pracuje przy maksymalnym napięciu 690 V i jest wyposażony w wbudowany styk pomocniczy zapewniający lepszą funkcjonalność. Wyposażony w wciskane zaciski sprężynowe ułatwiające instalację, kompaktowa konstrukcja o wymiarach 77 mm x 45 mm x 77 mm, dzięki czemu nadaje się do montażu na szynie DIN.

Cechy i zalety

• Szeroki zakres napięć sterowania obsługuje napięcie od 24 V do 60 V AC DC
• Maksymalny prąd znamionowy 30 A do niezawodnych zastosowań
• Zintegrowane zabezpieczenie przeciwprzepięciowe zwiększa niezawodność pracy
• Łatwa instalacja z wciskanymi zaciskami sprężynowymi skraca czas konfiguracji
• Kompaktowa konstrukcja bloku umożliwia rozbudowę o dodatkowe bloki styków

Zastosowania

• Używany do sterowania silnikami w systemach automatyki przemysłowej
• Powszechnie stosowane w panelach elektrycznych do przełączania
• Stosowany w maszynach, w których niezawodne uruchamianie i zatrzymywanie ma kluczowe znaczenie
• Odpowiednie do różnych instalacji w inżynierii mechanicznej
• Zastosowanie w systemach dystrybucji zasilania w celu skutecznego zarządzania obwodami

W jakich warunkach otoczenia może działać to urządzenie?

Może pracować niezawodnie w temperaturach od -40°C do +70°C, dzięki czemu nadaje się do trudnych warunków bez utraty wydajności.

Jakie jest znaczenie wbudowanego styku pomocniczego?

Styk pomocniczy umożliwia dodatkowe funkcje sterowania, umożliwiając blokowanie lub sygnalizację, zwiększając tym samym elastyczność całego systemu sterowania.

Jakie są zaciski do podłączenia i jakie są ich zalety?

Zaciski sprężynowe wciskane ułatwiają szybkie i bezpieczne połączenia, upraszczając procesy instalacji i konserwacji przy jednoczesnym zapewnieniu niezawodnej wydajności elektrycznej.

Czy można łatwo zmodyfikować ten stycznik, aby uzyskać dodatkową funkcjonalność?

Tak, konstrukcja typu blokowego umożliwia prostą rozbudowę za pomocą dodatkowych bloków styków pomocniczych, zapewniając skalowalność w celu zaspokojenia różnych potrzeb operacyjnych.
