Stycznik AF63 20V dc, 60 V dc ABB styki: 3-biegunowy 30 kW 3 NO 20V dc, 60 V dc Śruba 1SBL377001R7200

Nr art. RS:: 253-2018
Nr części producenta:: 1SBL377001R7200
Producent:: ABB

Stycznik AF63 20V dc, 60 V dc ABB styki: 3-biegunowy 30 kW 3 NO 20V dc, 60 V dc Śruba 1SBL377001R7200

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 306,76 zł

(bez VAT)

2 837,31 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 15 lipca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	2 306,76 zł

*cena orientacyjna

Nr art. RS:: 253-2018
Nr części producenta:: 1SBL377001R7200
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	20, 60V dc
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V
	Moc znamionowa	30kW
	Seria	AF63
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO
	Liczba styków dodatkowych	0
	Typ złącza	Śruba
	Minimalna temperatura robocza	-40°C
	Zastosowanie stycznika	Moduł sterujący
	Napięcie obwodu sterowania Uc	20, 60V dc
	Prąd roboczy Ie	65A
	Maksymalna temperatura robocza	70°C
	Szerokość	70mm
	Normy/Zatwierdzenia	IEC 60077-1, EN 50155, CSA C22-2 N°14, IEC 60077-2, UL 508, TR CU 001/2011, IEC/EN 60947-4-1, IEC/EN 60947-1, IEC 61373
	Długość	108mm
	Głębokość	110mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 20, 60V dc
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V
	Moc znamionowa 30kW
	Seria AF63
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO
	Liczba styków dodatkowych 0
	Typ złącza Śruba
	Minimalna temperatura robocza -40°C
	Zastosowanie stycznika Moduł sterujący
	Napięcie obwodu sterowania Uc 20, 60V dc
	Prąd roboczy Ie 65A
	Maksymalna temperatura robocza 70°C
	Szerokość 70mm
	Normy/Zatwierdzenia IEC 60077-1, EN 50155, CSA C22-2 N°14, IEC 60077-2, UL 508, TR CU 001/2011, IEC/EN 60947-4-1, IEC/EN 60947-1, IEC 61373
	Długość 108mm
	Głębokość 110mm
	Konfiguracja styków i przełączania 3P

Datasheet - 1SBL377001R7200

Kraj pochodzenia:: BG

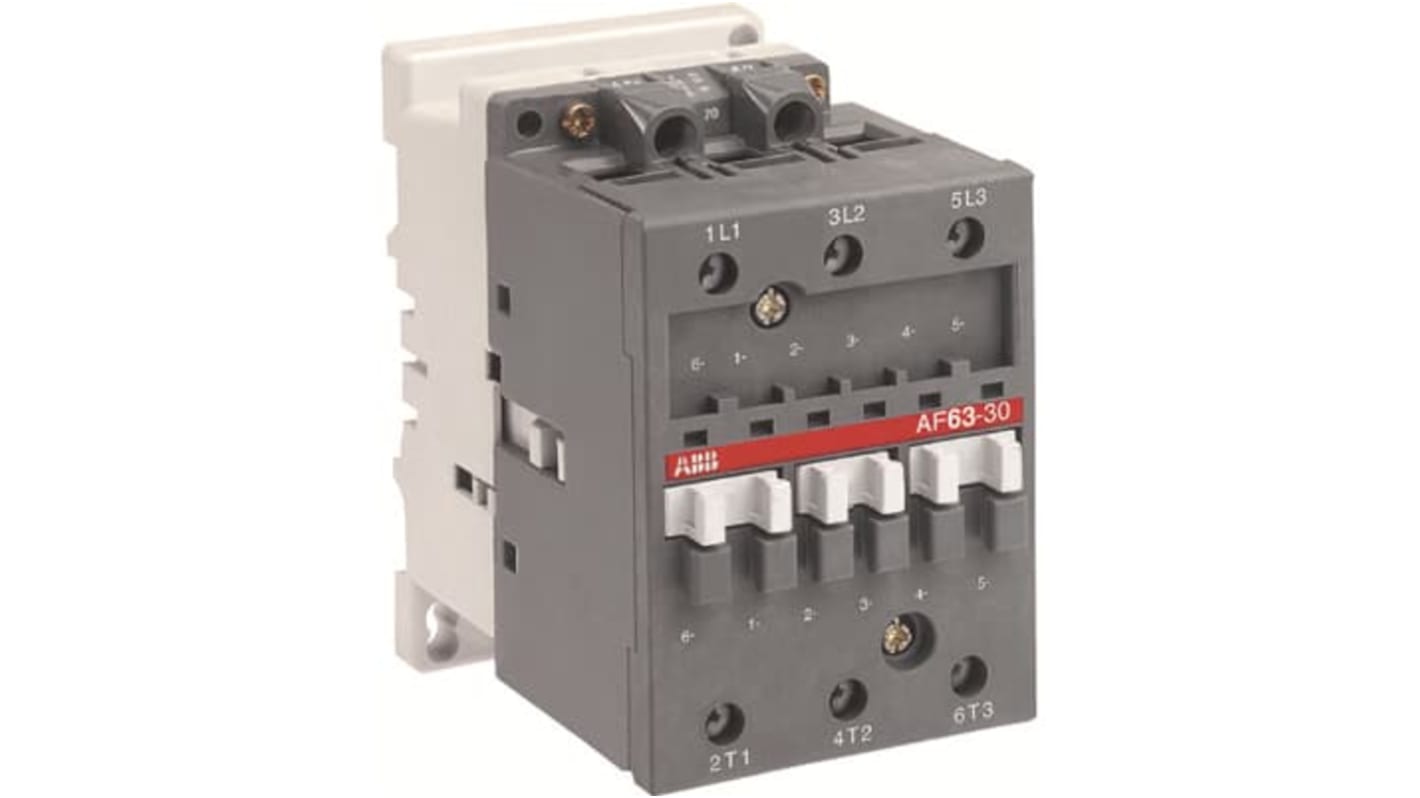

Stycznik ABB serii AF63, prąd roboczy 65 A, napięcie styku 690 V - 1SBL377001R7200

Stycznik ten jest trójbiegunowym urządzeniem przełączającym zasilanie przeznaczony do sterowania silnikami 3-fazowymi i ogólnymi obwodami zasilania do 690 V. Akceptuje szeroki zakres sterowania DC i nadaje się do przemysłowych paneli sterowania, w których wymagane są kompaktowe rozmiary i wytrzymałe przełączanie dla rozruszników silników oraz obwodów kondensatorowych lub obejściowych.

Cechy i zalety

• Znamionowy prąd roboczy 65 A zapewnia wysoką wydajność przełączania
• Cewka od 20 do 60 V DC zapewnia elastyczną pracę obwodu sterowania prądem stałym
• Zaciski śrubowe 3NO upraszczają proste połączenia okablowania
• Moc znamionowa 30 kW AC-3 obsługuje obciążenia silnika o średniej mocy
• Tolerancja otoczenia od -40 do +70°C umożliwia instalacje o wysokiej temperaturze
• Odporność na impulsy napięciowe 8 kV zwiększa niezawodność izolacji

Zastosowania

• Odpowiednie do instalacji rozruszników silników w panelach automatyki
• Idealne do przełączania banku kondensatorów i korekcji współczynnika mocy
• Służy do operacji obejścia i przełączania w zakładach przemysłowych
• Może być używany do przełączania obwodów zasilania prądem stałym w systemach trakcyjnych lub sterujących

Jaki typ zacisku jest używany do połączeń głównych?

Bieguny główne wykorzystują zaciski śrubowe zgodne z elastycznymi i litymi przewodami i akceptują śruby M6 ze złączem 13 x 10 mm.

Jakiego zakresu przełączania i częstotliwości można oczekiwać?

Wytrzymałość znamionowa do 300 cykli na godzinę dla zadań AC-3 i zdolność przełączania mechanicznego 10 milionów operacji.

Jak toleruje krótkie przerwy napięciowe w zasilaniu sterującym?

Interfejs cewki elektronicznej został zaprojektowany tak, aby wytrzymać spadki napięcia i przerwy do 20 MS przy zachowaniu pracy.

Jakie wartości znamionowe urządzeń zabezpieczających odpowiadają ochronie przed zwarciem?

Zalecana wartość znamionowa bezpiecznika typu gG wynosi 125 A, a maksymalne zdolności przerywania zależą od cosf systemu, z wartościami podanymi dla systemów 440 V i 690 V.
