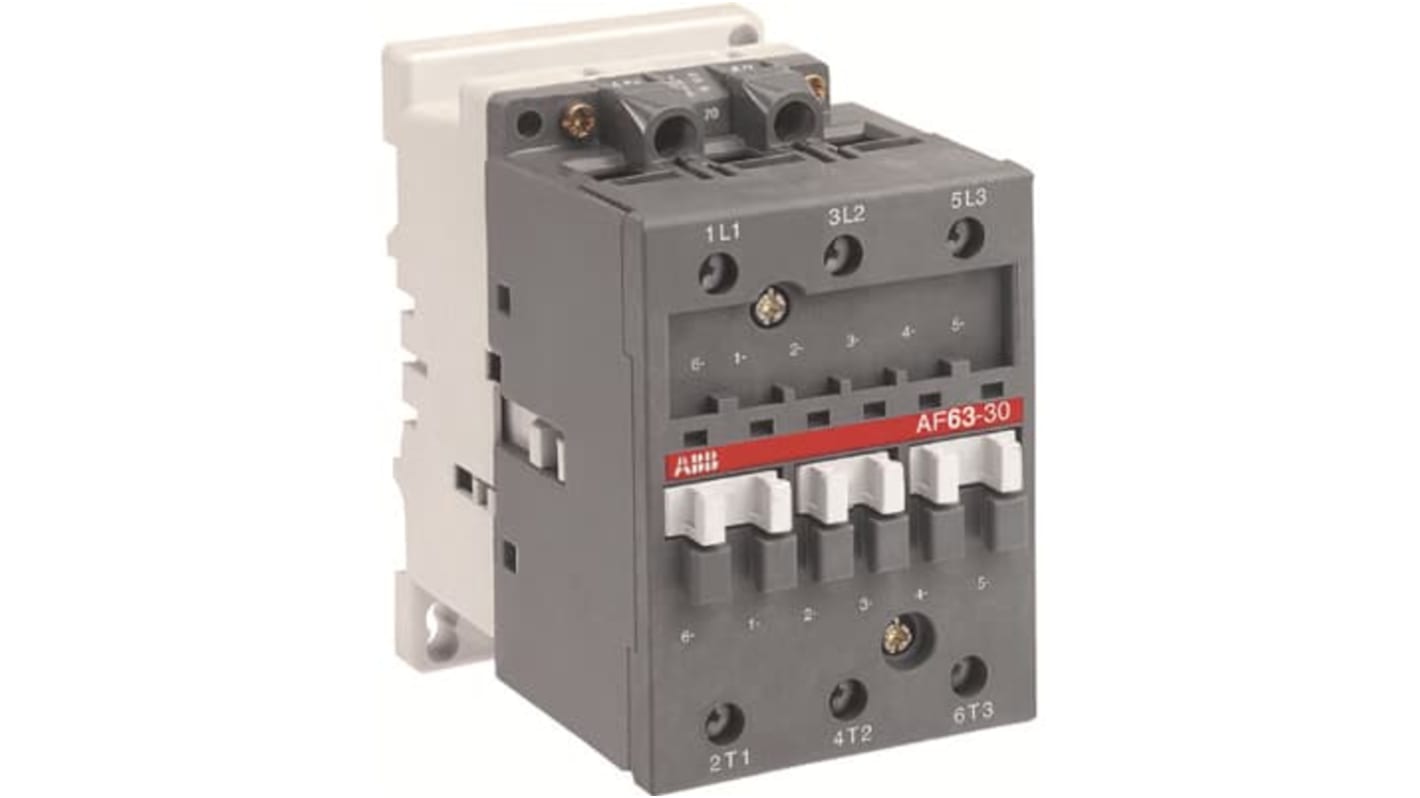

Stycznik AF63 ABB styki: 3-biegunowy 30 kW 1300 A 3 NO 130V, 48 V Śruba 1SBL377001R6900

Nr art. RS:: 253-2015
Nr części producenta:: 1SBL377001R6900
Producent:: ABB

Stycznik AF63 ABB styki: 3-biegunowy 30 kW 1300 A 3 NO 130V, 48 V Śruba 1SBL377001R6900

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 306,76 zł

(bez VAT)

2 837,31 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 03 sierpnia 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	2 306,76 zł

*cena orientacyjna

Nr art. RS:: 253-2015
Nr części producenta:: 1SBL377001R6900
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Typ produktu	Stycznik
	Napięcie cewki	130, 40V
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	1300A
	Seria	AF63
	Moc znamionowa	30kW
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO
	Liczba styków dodatkowych	0
	Typ złącza	Śruba
	Minimalna temperatura robocza	-25°C
	Zastosowanie stycznika	Moduł sterujący
	Napięcie obwodu sterowania Uc	130, 48V
	Prąd roboczy Ie	115A
	Maksymalna temperatura robocza	55°C
	Długość	108mm
	Szerokość	70mm
	Głębokość	110mm
	Normy/Zatwierdzenia	IEC/EN 60947-1, CSA C22-2 N°14, IEC/EN 60947-4-1, UL 508
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Typ produktu Stycznik
	Napięcie cewki 130, 40V
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 1300A
	Seria AF63
	Moc znamionowa 30kW
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO
	Liczba styków dodatkowych 0
	Typ złącza Śruba
	Minimalna temperatura robocza -25°C
	Zastosowanie stycznika Moduł sterujący
	Napięcie obwodu sterowania Uc 130, 48V
	Prąd roboczy Ie 115A
	Maksymalna temperatura robocza 55°C
	Długość 108mm
	Szerokość 70mm
	Głębokość 110mm
	Normy/Zatwierdzenia IEC/EN 60947-1, CSA C22-2 N°14, IEC/EN 60947-4-1, UL 508
	Konfiguracja styków i przełączania 3P

Datasheet - 1SBL377001R6900

Kraj pochodzenia:: BG

Stycznik ABB serii AF63, prąd styku 1300 A, napięcie styku 690 V - 1SBL377001R6900

Stycznik ten jest trójbiegunowym modułem sterującym przeznaczony do przełączania obwodów zasilania silników 3-fazowych i innych obciążeń przemysłowych do 690 V. Akceptuje szeroki zakres zasilania sterującego zgodny z AC 50/60 Hz lub DC i jest przeznaczony do użytku, w którym napięcie sterujące może się zmieniać lub występują krótkie przerwy. Urządzenie to 1-stopniowy stycznik typu blokowego z zaciskami śrubowymi i nadaje się do różnych instalacji przemysłowych.

Cechy i zalety

• Maksymalna zdolność przerywania zwarcia 1300 A, co umożliwia solidne radzenie sobie z usterkami
• Prąd roboczy 115 A zapewnia niezawodne ciągłe przełączanie obciążenia
• Szeroka cewka sterująca od 48 do 130 V zwiększająca zgodność z różnymi zasilaczami
• 3 styki główne NO zapewniające proste przełączanie trójfazowe
• Możliwość zasilania AC-3 30 kW do sterowania silnikami o średniej mocy
• Cewka odporna na spadki napięcia, umożliwiająca pracę z krótkimi przerwami w zasilaniu

Zastosowania

• Odpowiednie do bezpośredniego przełączania silnika w przemysłowych centrach sterowania silnikiem
• Idealne do obejścia i przełączania na styku
• Służy do przełączania kondensatorów w zarządzaniu energią bierną
• Może być używany do przełączania obwodów zasilania DC w systemach trakcyjnych lub akumulatorowych
• Odpowiednie do oświetlenia i ogólnych zadań związanych z przełączaniem dystrybucji zasilania

Jakie typy połączeń zaciskowych oferuje do instalacji?

Połączenia główne i cewki wykorzystują zaciski śrubowe zaprojektowane z myślą o elastycznych i sztywnych przewodnikach o określonych przekrojach kabli zapewniających niezawodne zakończenie.

Jak działa w różnych zakresach temperatur w pobliżu urządzeń?

Jest przeznaczony do pracy w zakresie od -25 do +55°C po zainstalowaniu w pobliżu przekaźnika przeciążeniowego termicznego i ma szersze limity przechowywania i montażu bez termicznego do trudniejszych warunków.

Jakiej wytrzymałości mechanicznej można oczekiwać w przypadku częstej pracy?

Trwałość mechaniczna określona na 10 milionów operacji

częstotliwości przełączania elektrycznego różnią się w zależności od typu pracy z maks. 300 cykli na godzinę dla zadań AC-1 i AC-3.

Jakie wartości znamionowe izolacji i odporności na impulsy mają zastosowanie?

Zawiera znamionowe napięcie izolacji zgodne z normami IEC i znamionową odporność na impulsy wynoszącą 8 kV w celu zapewnienia odporności systemu na przepięcia.
