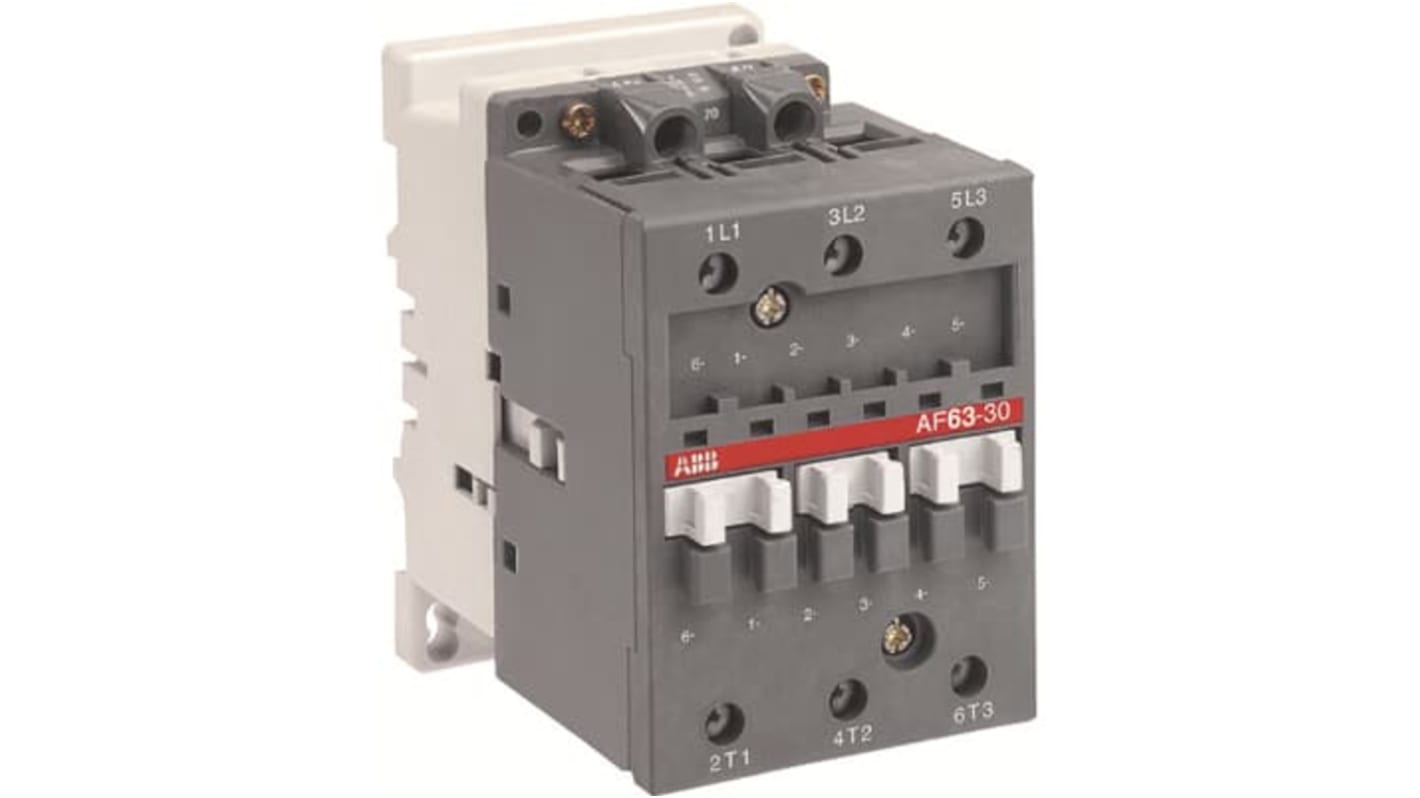

Stycznik AF63 ABB styki: 3-biegunowy 30 kW 65 A 3 NO 130V, 48 V Śruba 1SBL377001R6911

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 279,04 zł

(bez VAT)

2 803,22 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Magazynowane przez producenta
  • Gotowe do wysyłki od 08 lipca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 279,04 zł

*cena orientacyjna

Nr art. RS:
253-2016
Nr części producenta:
1SBL377001R6911
Producent:
ABB
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB

Typ produktu

Stycznik

Napięcie cewki

130, 40V

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

65A

Seria

AF63

Moc znamionowa

30kW

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO

Liczba styków dodatkowych

1

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

130, 48V

Zastosowanie stycznika

Przełączanie kondensatora

Minimalna temperatura robocza

-25°C

Prąd roboczy Ie

115A

Maksymalna temperatura robocza

55°C

Głębokość

110mm

Normy/Zatwierdzenia

CSA C22-2 N°14, EN 50155 (applicable parts), For compliance confirmation on applicable parts based on your application and combination, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC 61373, IEC/EN 60947-1, IEC/EN 60947-4-1, please consult your ABB sales representatives, TR CU 001/2011 (on request), UL 508

Długość

108mm

Szerokość

82mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
BG

Stycznik ABB serii AF63, prąd styku 65 A, napięcie obwodu sterującego od 48 do 130 V - 1SBL377001R6911


Stycznik ten to kompaktowy, trójbiegunowy moduł sterujący przeznaczony do przełączania obwodów zasilania do 690 V i zarządzania przełączaniem kondensatorów i sterowaniem silnikami w instalacjach przemysłowych. Akceptuje szeroki zakres napięcia cewki sterującej dla zasilaczy AC 50/60 Hz i DC, zapewniając tolerancję na wahania napięcia i krótkie przerwy, jednocześnie zapewniając funkcjonalność styku pomocniczego do sygnalizacji sterowania.

Cechy i zalety


• Prąd znamionowy 65 A redukuje zacięcie przewodu w przypadku obciążeń średniego zakresu
• Funkcjonalność operacyjna 115A obsługuje wyższe wymagania ciągłej pracy
• Moc znamionowa 30 kW AC-3 umożliwia bezpośrednie przełączanie silnika przy napięciu 380/400 V
• Cewka od 48 do 130 V akceptuje zasilania AC i DC w celu elastycznego sterowania
• Układ biegunów głównych 3NO upraszcza połączenia trójfazowe
• Zaciski śrubowe zapewniają wytrzymałe połączenia okablowania o niskim oporze

Zastosowania


• Odpowiednie do przełączania banków kondensatorów w układach korekcji współczynnika mocy
• Idealny do trójfazowych rozruszników silników w panelach automatyki
• Służy do obejścia i układów przenoszenia obciążenia w urządzeniach rozdzielczych
• Może być używany do oświetlenia i ogólnego sterowania obwodami zasilania AC
• Odpowiednie do przełączania obwodów zasilania prądem stałym, w stosownych przypadkach

Jakie zakresy napięcia cewki będą działać niezawodnie w warunkach wahań zasilania?


Cewka sterująca akceptuje napięcie od 48 do 130 V przy 50 Hz, 60 Hz lub DC i jest przeznaczona do tolerowania spadków lub przerw trwających do 20 ms.

Jakie są jego parametry termiczne przy podwyższonych temperaturach otoczenia?


Znamionowe prądy robocze zmniejszają się wraz z temperaturą

na przykład Ie przy 690 V wynosi 115 A w temperaturze 40°C i zmniejsza się do 95 A w temperaturze 55°C.

Jakie częstotliwości ochrony i przełączania są obsługiwane w ciężkich cyklach użytkowania?


Wytrzymałość mechaniczna wynosi 10 milionów operacji przy częstotliwościach przełączania elektrycznego do 300 cykli/godz. dla AC-1 i AC-3 oraz 150 cykli/godz. dla AC-2/AC-4.

Jakie typy zacisków i rozmiary przewodów są zgodne z obwodami głównymi i pomocniczymi?


Zaciski śrubowe obwodu głównego obsługują elastyczne obwody od 6 do 16 mm2 lub sztywne obwody od 6 do 25 mm2

Terminale pomocnicze są elastyczne od 0,75 do 2,5 mm2 lub sztywne od 1 do 4 mm2.

Jakiej mocy wyłączania można oczekiwać przy napięciach przemysłowych?


Maksymalna zdolność wyłączania zależy od reaktancji systemu

wartości obejmują do 1300 A przy 440 V (cosφ=0,45) i 630 A przy 690 V (cosφ=0,45).
