Stycznik AF63 20V, 60 V ABB styki: 3-biegunowy 30 kW 3 NO 20V, 60 V Śruba 1SBL377001R7211

Nr art. RS:: 253-2019
Nr części producenta:: 1SBL377001R7211
Producent:: ABB

Stycznik AF63 20V, 60 V ABB styki: 3-biegunowy 30 kW 3 NO 20V, 60 V Śruba 1SBL377001R7211

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 279,04 zł

(bez VAT)

2 803,22 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 03 sierpnia 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	2 279,04 zł

*cena orientacyjna

Nr art. RS:: 253-2019
Nr części producenta:: 1SBL377001R7211
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	20, 60V
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V
	Moc znamionowa	30kW
	Seria	AF63
	Funkcja	Sterowanie silnikiem
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Liczba styków dodatkowych	2
	Typ złącza	Śruba
	Napięcie obwodu sterowania Uc	20, 60V
	Zastosowanie stycznika	Moduł sterujący
	Prąd roboczy Ie	65A
	Minimalna temperatura robocza	-25°C
	Maksymalna temperatura robocza	55°C
	Szerokość	82mm
	Długość	108mm
	Normy/Zatwierdzenia	TR CU 001/2011, CSA C22-2 N°14, EN 50155, IEC 60077-1, IEC 60077-2, IEC 61373, IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508
	Głębokość	110mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 20, 60V
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V
	Moc znamionowa 30kW
	Seria AF63
	Funkcja Sterowanie silnikiem
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Liczba styków dodatkowych 2
	Typ złącza Śruba
	Napięcie obwodu sterowania Uc 20, 60V
	Zastosowanie stycznika Moduł sterujący
	Prąd roboczy Ie 65A
	Minimalna temperatura robocza -25°C
	Maksymalna temperatura robocza 55°C
	Szerokość 82mm
	Długość 108mm
	Normy/Zatwierdzenia TR CU 001/2011, CSA C22-2 N°14, EN 50155, IEC 60077-1, IEC 60077-2, IEC 61373, IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508
	Głębokość 110mm
	Konfiguracja styków i przełączania 3P

Datasheet - 1SBL377001R7211

Kraj pochodzenia:: BG

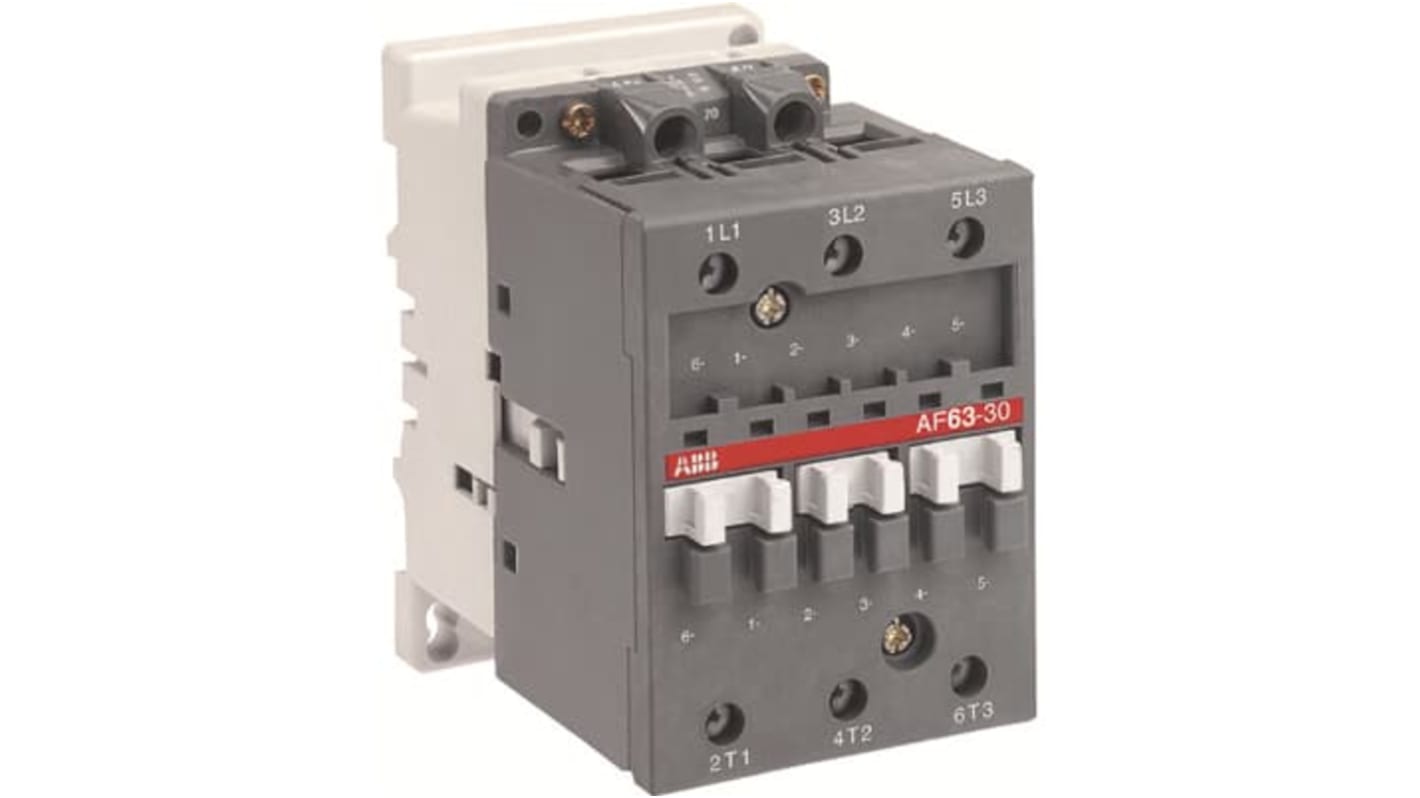

Stycznik ABB serii AF63, prąd roboczy 65 A, moc znamionowa 30 kW – 1SBL377001R7211

Stycznik ten jest kompaktowym, trójbiegunowym urządzeniem przełączającym zaprojektowanym do sterowania silnikami 3-fazowymi i innymi obwodami zasilania do 690 V. Akceptuje szeroki zakres sterowania prądem stałym i jest przeznaczony do przemysłowych instalacji elektrycznych i automatyki, w których wymagane jest solidne przełączanie silników, kondensatorów lub obwodów oświetleniowych.

Cechy i zalety

• Znamionowy prąd roboczy 65 A do obsługi dużych obciążeń
• Moc znamionowa 30 kW AC-3 przy 380/400 V do pracy silnika
• Cewka od 20 do 60 V DC zapewniająca zgodność z systemami sterowania prądem stałym
• Bieguny główne 3NO z 2 stykami pomocniczymi zapewniającymi elastyczną logikę sterowania
• Zaciski śrubowe zapewniające bezpieczne połączenia przewodów pod wpływem drgań
• Wytrzymuje spadki napięcia i przerwy w celu utrzymania pracy

Zastosowania

• Odpowiednie do sterowania silnikami 3-fazowymi w instalacjach fabrycznych
• Idealne do przełączania obejściowego w panelach dystrybucji zasilania
• Służy do przełączania banku kondensatorów w sterowaniu mocą bierną
• Może być używany do przełączania i sterowania obwodami zasilania prądem stałym
• Odpowiednie do oświetlenia i przełączania przemysłowego ogólnego przeznaczenia

Jakie napięcia sterujące zapewniają niezawodne działanie cewki?

Cewka akceptuje zakres sterowania DC od 20 V do 60 V i jest przeznaczona do pracy w zasilaczach 50/60 Hz, gdy jest używana w mieszanych schematach sterowania AC/DC.

Jak działa przy przerwach pod napięciem?

Interfejs cewki elektronicznej został zaprojektowany z myślą o tolerowaniu krótkich spadków i przerw w zasilaniu (≤20 ms), aby zmniejszyć uciążliwe spadki podczas niestabilnych zasilania sterującego.

Jaka jest oczekiwana wytrzymałość mechaniczna i zdolność przełączania?

Wytrzymałość mechaniczna osiąga około 10 milionów operacji, a urządzenie obsługuje maksymalne częstotliwości przełączania elektrycznego do 300 cykli na godzinę w cyklach pracy AC-1 i AC-3.

Jakie urządzenia ochronne nadają się do zabezpieczenia przed zwarciem?

Bezpieczniki typu gG do 125 A są przeznaczone do ochrony przed zwarciem w obwodach pomocniczych i głównych w zależności od wymagań instalacyjnych.
