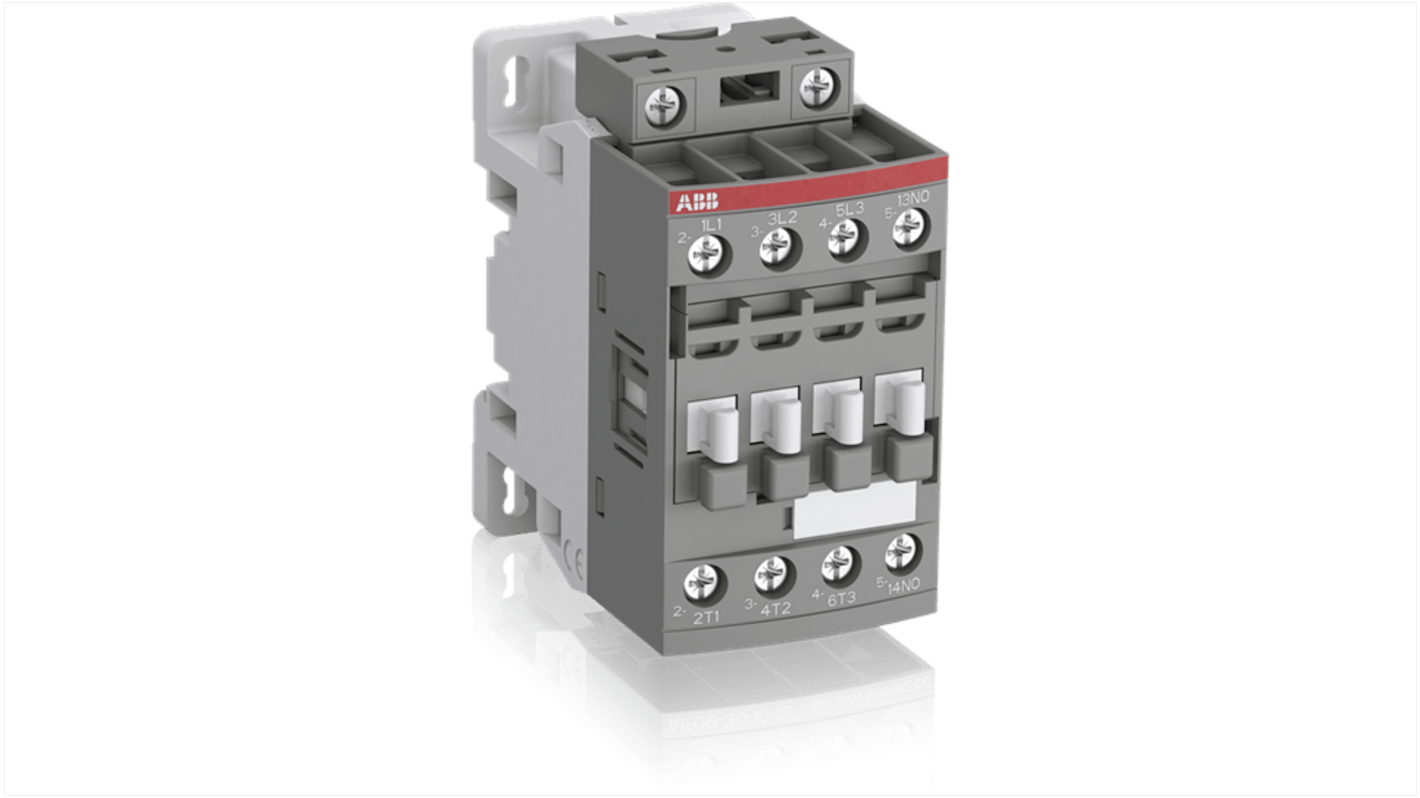

Stycznik 1SBL176 12V, 20 V ABB styki: 3-biegunowy 7.5 kW 30 A 4 NO 12V, 20 V Śruba 1SBL176001R2010

Nr art. RS:: 253-1918
Nr części producenta:: 1SBL176001R2010
Producent:: ABB

Stycznik 1SBL176 12V, 20 V ABB styki: 3-biegunowy 7.5 kW 30 A 4 NO 12V, 20 V Śruba 1SBL176001R2010

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

424,94 zł

(bez VAT)

522,68 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 18 czerwca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	424,94 zł

*cena orientacyjna

Nr art. RS:: 253-1918
Nr części producenta:: 1SBL176001R2010
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Typ produktu	Stycznik
	Napięcie cewki	12, 20V
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	30A
	Moc znamionowa	7.5kW
	Seria	1SBL176
	Funkcja	Przełączanie
	Typ montażu	Szyna DIN
	Konfiguracja w stanie normalnym	4 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Liczba styków dodatkowych	1
	Typ złącza	Śruba
	Minimalna temperatura robocza	-40°C
	Napięcie obwodu sterowania Uc	12, 20V
	Prąd roboczy Ie	18A
	Zastosowanie stycznika	Moduł sterujący
	Maksymalna temperatura robocza	70°C
	Długość	77mm
	Szerokość	45mm
	Głębokość	77mm
	Normy/Zatwierdzenia	CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Typ produktu Stycznik
	Napięcie cewki 12, 20V
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 30A
	Moc znamionowa 7.5kW
	Seria 1SBL176
	Funkcja Przełączanie
	Typ montażu Szyna DIN
	Konfiguracja w stanie normalnym 4 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Liczba styków dodatkowych 1
	Typ złącza Śruba
	Minimalna temperatura robocza -40°C
	Napięcie obwodu sterowania Uc 12, 20V
	Prąd roboczy Ie 18A
	Zastosowanie stycznika Moduł sterujący
	Maksymalna temperatura robocza 70°C
	Długość 77mm
	Szerokość 45mm
	Głębokość 77mm
	Normy/Zatwierdzenia CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Konfiguracja styków i przełączania 3P

Datasheet - 1SBL176001R2010

Kraj pochodzenia:: FR

Stycznik ABB serii 1SBL176, prąd znamionowy 30 A, moc 7,5 kW – 1SBL176001R2010

Stycznik ten to wytrzymały moduł sterujący przeznaczony do sterowania silnikami elektrycznymi i obwodami zasilania. Stycznik 3-biegunowy pracuje w zakresie napięcia sterującego od 12 do 20 V DC, dzięki czemu nadaje się do różnych zastosowań w sektorze przemysłowym. Dzięki wymiarom 77 mm długości, 45 mm szerokości i 77 mm głębokości urządzenie to można łatwo zamontować na szynie DIN, zapewniając uproszczony proces instalacji. Został zaprojektowany z myślą o wydajnym przełączaniu przy obciążeniu znamionowym do 30 A i może obsługiwać poziomy mocy do 7,5 kW, spełniając różnorodne potrzeby operacyjne.

Cechy i zalety

• Szeroki zakres napięć sterowania minimalizuje zużycie energii
• Zintegrowana ochrona przepięciowa zwiększa niezawodność operacyjną
• Kompaktowa konstrukcja typu blokowego upraszcza instalację i konserwację
• Wbudowany styk pomocniczy zapewnia dodatkową funkcjonalność
• Wysoka tolerancja temperatury otoczenia zapewnia stabilność wydajności
• Połączenie zacisków śrubowych ułatwia bezpieczne połączenia elektryczne

Zastosowania

• Nadaje się do sterowania silnikami w systemach automatyki
• Idealny do przełączania obwodów zasilania w instalacjach elektrycznych
• Przydatne w przemysłowych panelach sterowania do różnych zastosowań
• Zaprojektowany do użytku z blokami styków pomocniczych i akcesoriami
• Możliwość zastosowania w środowiskach o różnym obciążeniu elektrycznym

Jak zakres napięcia sterującego od 12 do 20 V DC wpływa na jego wydajność?

Szeroki zakres napięcia sterującego umożliwia elastyczność instalacji, dostosowując się do wahań napięcia w zasilaczu. Ta funkcja zapewnia stałą wydajność przy jednoczesnym obniżeniu ogólnego zużycia energii w konfiguracjach operacyjnych.

Jaka jest maksymalna częstotliwość przełączania elektrycznego tego produktu?

Ten przełącznik może osiągnąć maksymalną częstotliwość przełączania elektrycznego wynoszącą 600 cykli na godzinę w zastosowaniach AC-1 i AC-3, dzięki czemu nadaje się do zastosowań wymagających częstej pracy bez utraty wydajności.

Czy może działać w ekstremalnych temperaturach?

Tak, urządzenie to może pracować w temperaturach otoczenia od -40°C do +70°C, co umożliwia jego zastosowanie w trudnych warunkach przemysłowych bez ryzyka pogorszenia wydajności.
