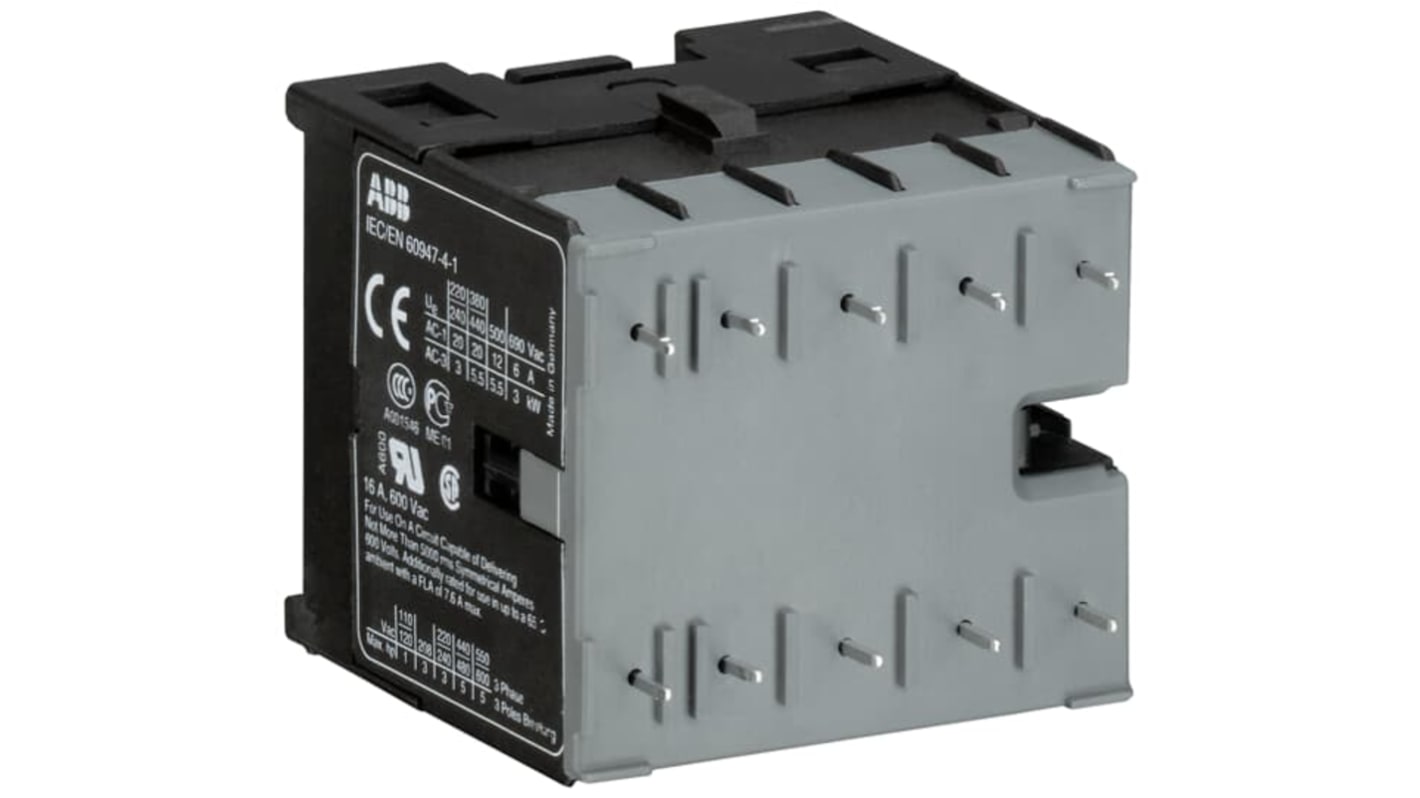

Stycznik GJL131 24V ac ABB styki: 3-biegunowy 5.5 kW 12 A 4 NO 24V ac Styk lutowany GJL1311009R0101

Nr art. RS:: 253-4802
Nr części producenta:: GJL1311009R0101
Producent:: ABB

Stycznik GJL131 24V ac ABB styki: 3-biegunowy 5.5 kW 12 A 4 NO 24V ac Styk lutowany GJL1311009R0101

Zobacz wszystkie Styczniki

Suma częściowa (1 opakowanie po 10 sztuk/i)*

2 259,89 zł

(bez VAT)

2 779,66 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 21 lipca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Opakowanie (-a)	Za Opakowanie	Za jednostkę*
1 +	2 259,89 zł	225,989 zł

*cena orientacyjna

Nr art. RS:: 253-4802
Nr części producenta:: GJL1311009R0101
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	24V ac
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	12A
	Moc znamionowa	5.5kW
	Seria	GJL131
	Typ montażu	Szyna DIN
	Funkcja	Mini stycznik
	Konfiguracja w stanie normalnym	4 NO
	Liczba styków dodatkowych	1
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO/0 NC
	Typ złącza	Styk lutowany
	Napięcie obwodu sterowania Uc	24V ac
	Zastosowanie stycznika	Komercyjne
	Prąd roboczy Ie	12A
	Minimalna temperatura robocza	-25°C
	Maksymalna temperatura robocza	55°C
	Normy/Zatwierdzenia	IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Szerokość	47.5mm
	Głębokość	47.7mm
	Długość	47.7mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 24V ac
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 12A
	Moc znamionowa 5.5kW
	Seria GJL131
	Typ montażu Szyna DIN
	Funkcja Mini stycznik
	Konfiguracja w stanie normalnym 4 NO
	Liczba styków dodatkowych 1
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO/0 NC
	Typ złącza Styk lutowany
	Napięcie obwodu sterowania Uc 24V ac
	Zastosowanie stycznika Komercyjne
	Prąd roboczy Ie 12A
	Minimalna temperatura robocza -25°C
	Maksymalna temperatura robocza 55°C
	Normy/Zatwierdzenia IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Szerokość 47.5mm
	Głębokość 47.7mm
	Długość 47.7mm
	Konfiguracja styków i przełączania 3P

Datasheet - GJL1311009R0101

Kraj pochodzenia:: DE

Stycznik ABB serii GJL131, prąd styku 12 A, napięcie cewki 24 V AC – GJL1311009R0101

Stycznik ten to kompaktowe urządzenie przełączające przeznaczone do sterowania obwodami trójfazowymi w komercyjnych instalacjach elektrycznych. Działa z cewką sterującą niskiego napięcia i zapewnia pojemność przełączania silnika odpowiednią do skromnych obciążeń mocy przy jednoczesnym montażu na standardowych systemach szyny DIN.

Cechy i zalety:

• Cewka 24 V AC zapewniająca zgodność z powszechnymi zasilaczami sterującymi
• Konfiguracja 3P zapewniająca prąd roboczy 12 A
• Wartość znamionowa przełączania do 690 V umożliwiająca użytkowanie obwodów wysokiego napięcia
• Obsługa mocy 5,5 kW dla małych napędów silnikowych
• Jeden normalnie otwarty styk pomocniczy do sygnalizacji stanu
• Zaciski ze stykami lutowniczymi zapewniające bezpieczne mocowanie płytki drukowanej lub złącza

Zastosowania

• Odpowiednie do sterowania małymi trójfazowymi rozrusznikami silników w pomieszczeniach zakładowych
• Idealne do paneli automatyki wymagających kompaktowych elementów przełączających
• Używany z komercyjnymi systemami HVAC do sterowania wentylatorem i pompą
• Może być używany do przełączania obciążenia w dystrybucji usług budowlanych

Jaka metoda montażu jest dostępna do integracji z szafkami rozdzielczymi?

Jest dostarczany do montażu na szynie DIN w celu uproszczenia instalacji w obudowach sterowania.

Do jakiego zakresu środowiskowego może wytrzymać podczas pracy?

Jest przeznaczony do pracy w temperaturach od -25°C do 55°C w pomieszczeniach komercyjnych.

Ile jest wbudowanych biegunów przełączników i jaki jest ich układ?

Urządzenie zawiera trzy bieguny przełączające rozmieszczone w konfiguracji 3P dla obwodów trójfazowych.

Jakie normy obejmują jego parametry elektryczne i bezpieczeństwa?

Jest zgodny z odpowiednimi normami IEC/EN i UL dotyczącymi urządzeń przełączających niskiego napięcia.

Jaki typ styku pomocniczego zapewnia obwody sterujące?

Dostępny jest pojedynczy normalnie otwarty styk pomocniczy do obwodów blokowania lub sprzężenia zwrotnego.
