Stycznik 100C 24V dc Allen Bradley styki: 3-biegunowy 45 kW 85 A 3 NO 24V dc Śruba 100-C85DJ00

Nr art. RS:: 312-5001
Numer artykułu Elfa Distrelec:: 302-27-072
Nr części producenta:: 100-C85DJ00
Producent:: Allen Bradley

Stycznik 100C 24V dc Allen Bradley styki: 3-biegunowy 45 kW 85 A 3 NO 24V dc Śruba 100-C85DJ00

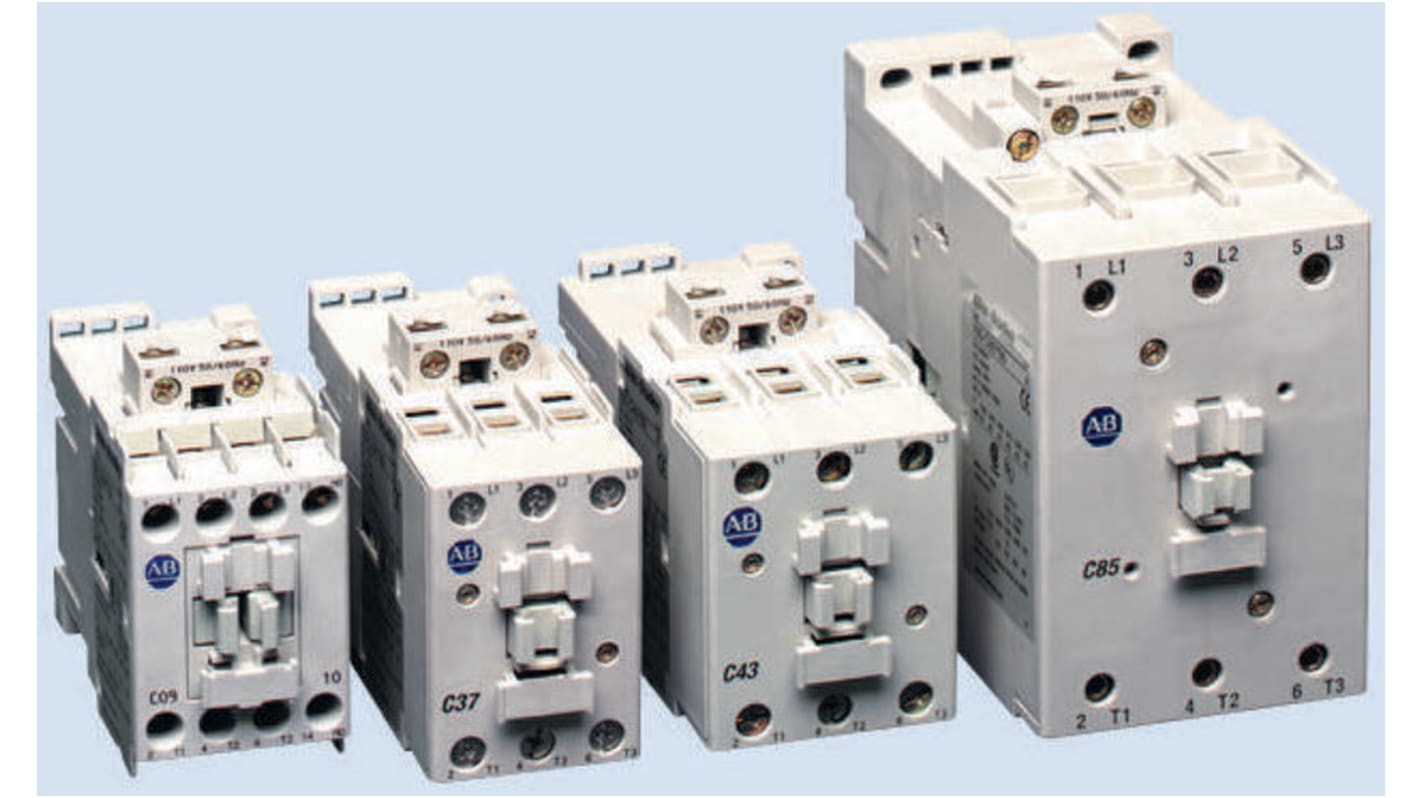

Ilustracja przedstawia przykład produktu

Suma częściowa (1 sztuka)*

2 789,24 zł

(bez VAT)

3 430,77 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

3 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	2 789,24 zł

*cena orientacyjna

Nr art. RS:: 312-5001
Numer artykułu Elfa Distrelec:: 302-27-072
Nr części producenta:: 100-C85DJ00
Producent:: Allen Bradley

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Allen Bradley
	Typ produktu	Stycznik
	Napięcie cewki	24V dc
	Liczba Biegunów	3
	Napięcie styku	690V ac
	Prąd zestyku	85A
	Seria	100C
	Moc znamionowa	45kW
	Funkcja	Sterowanie silnikiem, Odwracanie kierunku
	Typ montażu	Panel
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Liczba styków dodatkowych	1
	Typ złącza	Śruba
	Zastosowanie stycznika	Bezpośrednio na linii (DoL)
	Napięcie obwodu sterowania Uc	24V dc
	Prąd roboczy Ie	85A
	Minimalna temperatura robocza	-25°C
	Maksymalna temperatura robocza	60°C
	Długość	81mm
	Szerokość	45mm
	Normy/Zatwierdzenia	CE, CCC, cULus, UL, CSA, IEC, EAC, RoHS
	Głębokość	87mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka Allen Bradley
	Typ produktu Stycznik
	Napięcie cewki 24V dc
	Liczba Biegunów 3
	Napięcie styku 690V ac
	Prąd zestyku 85A
	Seria 100C
	Moc znamionowa 45kW
	Funkcja Sterowanie silnikiem, Odwracanie kierunku
	Typ montażu Panel
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Liczba styków dodatkowych 1
	Typ złącza Śruba
	Zastosowanie stycznika Bezpośrednio na linii (DoL)
	Napięcie obwodu sterowania Uc 24V dc
	Prąd roboczy Ie 85A
	Minimalna temperatura robocza -25°C
	Maksymalna temperatura robocza 60°C
	Długość 81mm
	Szerokość 45mm
	Normy/Zatwierdzenia CE, CCC, cULus, UL, CSA, IEC, EAC, RoHS
	Głębokość 87mm
	Konfiguracja styków i przełączania 3P

Contactors - Bulletin 100-M, 100-C, 104-C, 100S-C, 104S-C, CAB6, 100-G - Data Sheet

Zwolniony

Kraj pochodzenia:: CH

Styczniki główne z cewką DC Allen Bradley 100-C 24 V

Kompaktowa, ale wydajna seria styczników 100-C firmy Allen Bradley zapewnia wyjątkową wydajność oraz zwiększoną niezawodność i efektywność.

Te wszechstronne styczniki IEC mogą z łatwością obsługiwać wysokie prądy rozruchowe nowoczesnych silników i innych obciążeń dzięki wysokiej mocy przełączania. Są one również zaprojektowane tak, aby zaoszczędzić miejsce na panelu dzięki mniejszej ramce. Oferują wysoką niezawodność połączeń i łatwość okablowania dzięki dwóm oddzielnym połączeniom zasilania na słup, a także niskie zużycie energii, co pozwala zaoszczędzić cenny czas i pieniądze. Są one również zgodne z RoHs i składają się z materiałów przyjaznych dla środowiska, dzięki czemu możesz dokonać lepszego wyboru dla swojego personelu i planety.

Styczniki serii 100-C z cewkami DC posiadają zintegrowane zabezpieczenie przeciwprzepięciowe. Styczniki 100-C posiadają dwustronne zaciski uzwojenia, oferują przedni i boczny montaż styków pomocniczych. Można je przymocować do szyny DIN 35 mm lub zamontować na panelu. Szerokość linii wynosi 9...97 A. Styczniki zapewniają ochronę palców IP2X, aby zapobiec ryzyku obrażeń operatorów i ryzyku uszkodzenia urządzenia. Są kompatybilne z elektronicznymi przekaźnikami przeciążeniowymi i przekaźnikami bimetalicznymi. Pełna gama akcesoriów jest dostępna dla wszystkich rozmiarów styczników, pomagając stworzyć elastyczny i bezbłędnie zintegrowany system komponentów rozrusznika.

Cechy:

• Maks. napięcie przełączania 690 V (napięcie znamionowe) AC3

• Cewka 24 V DC pobiera 200 W mocy rozruchowej, do 16 W mocy podtrzymania

• Żywotność elektryczna: 1,3 miliona operacji

• 3-biegunowy, 1 styk pomocniczy NO w rozmiarach od 4 do 11 kW

• Wbudowane zabezpieczenie przeciwprzepięciowe z cewkami DC

Uwaga

Należy upewnić się, że zasilacz i wszelkie styki używane w obwodzie są w stanie wytrzymać prąd udarowy o natężeniu 8,3 A

Normy: IEC947, EN60 947, VDE0660, UL508, CSA22.2.

Styczniki Allen Bradley MCS (modułowy system sterowania):

MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:

• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb

• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane

• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy

• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania

• prosty i szybki montaż na szynie DIN i na powierzchni
