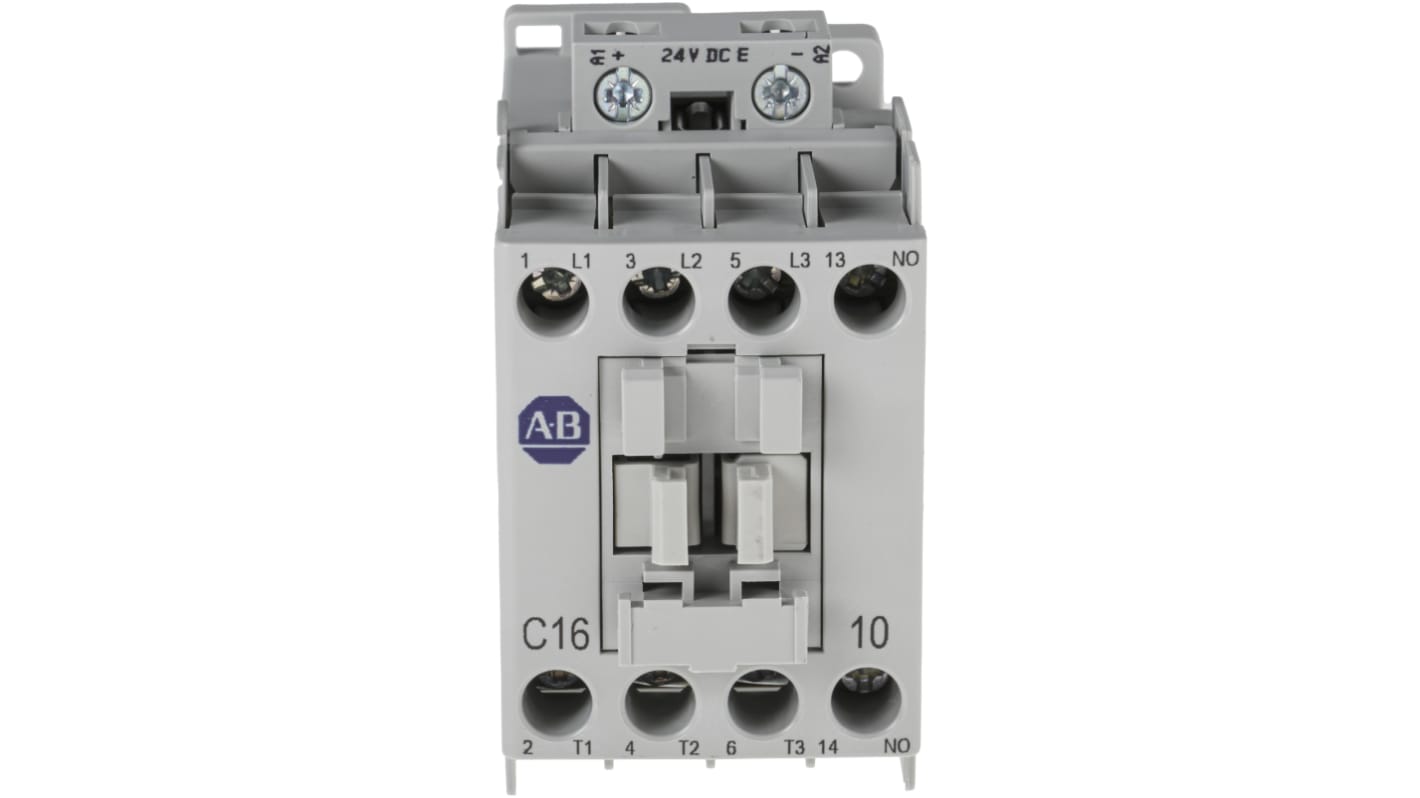

Stycznik 24 V dc Allen Bradley styki: 3 7.5 kW 16 A 3NO 100-C16EJ10
- Nr art. RS:
- 776-8441
- Nr części producenta:
- 100-C16EJ10
- Producent:
- Allen Bradley
22 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
12 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
625,86 zł
(bez VAT)
769,81 zł
(z VAT)
Produkty | Za jednostkę |
|---|---|
| 1 + | 625,86 zł |
- Nr art. RS:
- 776-8441
- Nr części producenta:
- 100-C16EJ10
- Producent:
- Allen Bradley
Nie dotyczy
- Kraj pochodzenia:
- US
Styczniki robocze Allen Bradley 100-C 24 V DC Coil
Kompaktowe, ale wydajne styczniki serii 100-C firmy Allen Bradley zapewniają wyjątkową wydajność i zwiększoną niezawodność oraz wydajność.
Te uniwersalne styczniki IEC mogą z łatwością radzić sobie z wysokim prądem rozruchowym nowoczesnych silników i innych obciążeń dzięki dużej mocy przełączania. Są one również zaprojektowane tak, aby zaoszczędzić miejsce na panelu dzięki mniejszej ramce. Zapewniają wysoką niezawodność połączeń i łatwość okablowania dzięki dwóm osobnym połączeniom zasilania na jeden słup i mają niski pobór mocy, co pozwala zaoszczędzić cenny czas i pieniądze. Są one również zgodne z dyrektywą RoHS i składają się z materiałów przyjaznych dla środowiska, dzięki czemu można dokonać lepszego wyboru dla personelu i planety.
Te styczniki serii 100-C z cewkami prądu stałego są wyposażone w zintegrowane zabezpieczenie przeciwprzepięciowe. Styczniki 100-C mają odwracalne zaciski Coil i umożliwiają montaż z przodu i z boku styków pomocniczych. Można je przymocować do montażu na szynie DIN 35 mm lub do montażu na panelu. Szerokość linii wynosi 9...97 A. Są one wyposażone w zabezpieczenie palców IP2X, które zapobiega ryzyku obrażeń operatora i ryzyka uszkodzenia urządzenia. Są one kompatybilne z elektronicznymi przekaźnikami przeciążenikowymi i przekaźnikami bimetalicznymi. Dostępna jest pełna gama akcesoriów do wszystkich rozmiarów styczników, co pozwala na stworzenie elastycznego i bezbłędnie zintegrowanego systemu elementów startowych.
Funkcje:
• maksymalne napięcie przełączania 690V (napięcie znamionowe) AC3
• 24V DC Coil rysuje 200 w przy włączeniu, do 16 w przy trzymaniu
• żywotność elektryczna: 1.3 milionów operacji
• 3-biegunowy, 1 BEZ styku pomocniczego w rozmiarach od 4 do 11 kW
• wbudowane tłumienie przepięć z cewkami DC
• 24V DC Coil rysuje 200 w przy włączeniu, do 16 w przy trzymaniu
• żywotność elektryczna: 1.3 milionów operacji
• 3-biegunowy, 1 BEZ styku pomocniczego w rozmiarach od 4 do 11 kW
• wbudowane tłumienie przepięć z cewkami DC
Uwaga
Upewnij się, że zasilacz i wszystkie styki używane w programie Obwód jest odporny na prąd udarowy 8,3A
NORMY: IEC947, EN60 947, VDE0660, UL508, CSA22.2.
Stycznik IEC 100-C16EJ10 firmy Allen Bradley to 3-stykowy stycznik z elektronicznym modułem Coil 24 V dc. Ma prąd znamionowy styku 16A i moc znamionową 7,5 kW. Posiada 1 STYKI POMOCNICZE NO (normalnie otwarte) i zaciski śrubowe. Zakończenie Coil jest po stronie linii.
Jak działają styczniki?
Styczniki są urządzeniami elektromagnetycznymi, które mogą przełączać duże ilości prądu elektrycznego i pracować z wykorzystaniem wewnętrznego Coil lub elektromagnesu, który otwiera lub zamyka styki, gdy prąd elektryczny przepływa przez niego. Są one podobne do przekaźników, jednak mogą przenosić większe obciążenia i mogą przełączać się na więcej niż 15 amperów. Dzięki temu idealnie nadają się do zastosowań wymagających dużej wydajności, takich jak jednoczesne przełączanie kilku różnych obwodów. Urządzenia te mogą być zdalnie sterowane i mogą być używane do sterowania logiki, np. do włączania i wyłączania różnych elementów. Styczniki są wyposażone w wysokie napięcia Coil i mają więcej opcji wejścia i wyjścia niż przekaźniki. Są one często używane do sterowania silnikami elektrycznymi i systemami oświetleniowymi.
Styczniki Allen Bradley zostały zaprojektowane tak, aby zapewniać doskonałą wydajność i spełniać unikatowe wymagania. Są one wyposażone w szereg produktów do sterowania silnikami, w tym styczniki IEC i NEMA, które można łączyć ze zgodnymi akcesoriami, co ułatwia znalezienie idealnego rozwiązania.
.
Styczniki Allen Bradley MCS (modułowy system sterowania):
MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.
Funkcje MCS:
• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
Atrybut | Parametr |
|---|---|
| Napięcie cewki | 24 V dc |
| Liczba styków | 3 |
| Napięcie znamionowe styku | 690 V AC |
| Prąd znamionowy styków | 16 A |
| Zakres | 100 Series |
| Moc znamionowa | 7.5 kW |
| Seria | 100C |
| Konfiguracja w stanie normalnym | 3NO |
| Liczba styków dodatkowych | 1 |
| Szerokość | 45mm |
| Długość | 81mm |
| Głębokość | 86.5mm |
| Minimalna temperatura robocza | -25°C |
| Maksymalna temperatura robocza | +60°C |
