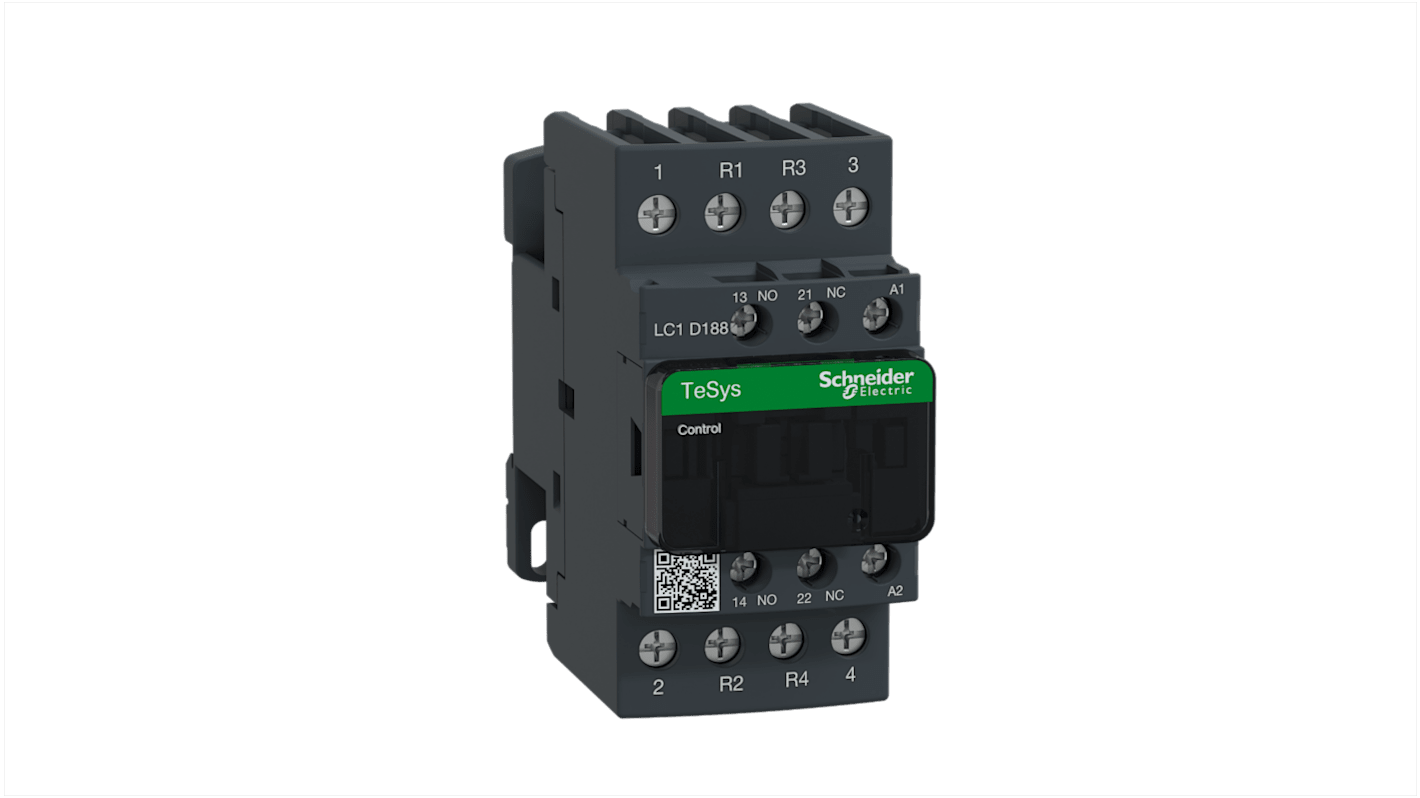

Stycznik 24 V ac Schneider Electric styki: 4 18 A 2NO + 2NC Śruba LC1D188B7

Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki poziom niezawodności stycznika. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może być wykorzystywana do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys LCD1 umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność ze standardami międzynarodowymi.

• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem
• wysoka niezawodność
• doskonała jakość
• Wysoka odporność na wstrząsy i wibracje
• styczniki 4-biegunowe
• połączenia śrubowe: Zaciski IP20 z oznaczeniami terminali w Ameryce Północnej i w terminal międzynarodowy
• możliwość montażu panela za pomocą śrub lub na szynie DIN
• łatwe w instalacji akcesoria
• elastyczny obwód sterowania dostosowany do szerokiej gamy zastosowań

Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.
AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.
AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

• dodatkowe bloki styków z wycieraczkami ząbkowanymi
• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu
• pneumatyczne bloki opóźnienia czasowego
• Przeciwniki przepięciowe napięcia nieustalonego
• moduły interfejsu i elektroniczne timery
• mechaniczne bloki blokujące

Tak, seria TeSys D wykorzystuje ruch translacji liniowej, który zapewnia podwójne rozbijanie biegunów.

UL i CSA

Stycznik TeSys Deca, 4-biegunowy (2NO+2NC), do obciążeń nieindukcyjnych do 32A/690V AC-1. Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 24 V 50/60 Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Obciążalność rezystancyjna styków zasilania wynosi 32 A. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 4,13 cala wysokości, 1,77 cala szerokości i 3,90 cala głębokości. Waży 0,94 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.
