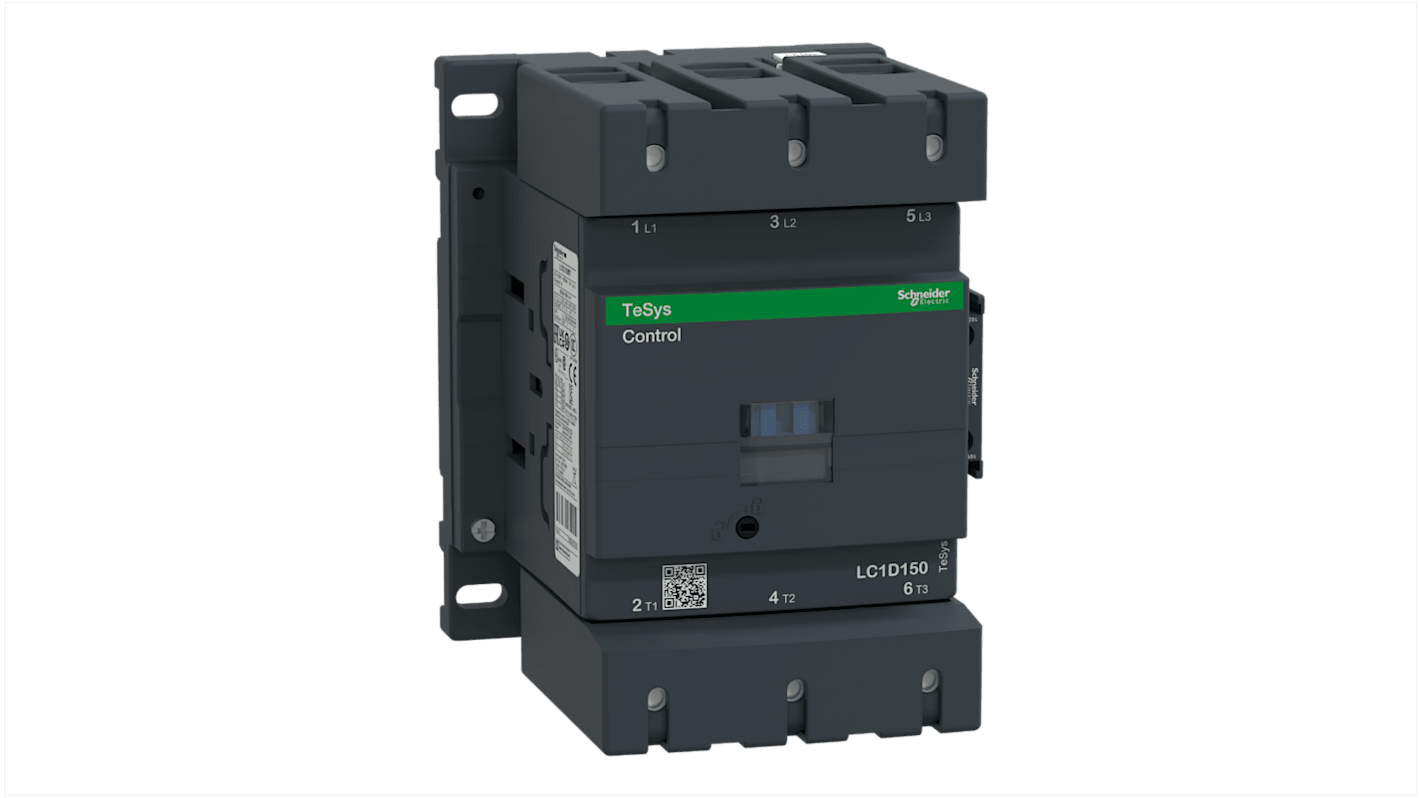

Stycznik TeSyS D 48V ac Schneider Electric styki: 3-biegunowy 80 kW 150 A 3 NO 48V ac Śruba LC1D150E7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 884,42 zł

(bez VAT)

3 547,84 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 1 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 884,42 zł

*cena orientacyjna

Nr art. RS:
608-9504
Nr części producenta:
LC1D150E7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

48V ac

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

1kV ac

Prąd zestyku

150A

Moc znamionowa

80kW

Seria

TeSyS D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Minimalna temperatura robocza

-5°C

Napięcie obwodu sterowania Uc

48V ac

Prąd roboczy Ie

150A

Maksymalna temperatura robocza

60°C

Głębokość

132mm

Długość

158mm

Normy/Zatwierdzenia

CCC, CSA, EAC, EN 60947-5-1, IEC, RoHS, UL

Szerokość

120mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Schneider Electric LC1D150E7


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 150A/1000V AC-3 (75kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 48 V 50/60 Hz AC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (styk lustrzany NC), podłączenie zasilania za pomocą złączy śrubowych 2 wejść, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 1200 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 120 mm), montaż na 2 szynach DIN lub mocowanie śrubowe. Stycznik jest przystosowany do 40HP przy 200 do 208VAC, 50HP przy 240VAC, 100HP przy 480VAC i 125HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z bezpiecznikiem 600VAC 300A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 48 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 6,22 cala wysokości, 4,72 cala szerokości i 5,35 cala głębokości. Waży 5,51 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

LC1D150E7 Schneider Electric: Cechy stycznika LC1D TeSys D.


  • Sterowanie silnikiem i obciążenia rezystancyjne.

  • AC-1, AC-3, AC-4.

  • Napięcie znamionowe UE Obwód zasilania: <= 1000 V AC 25...400 Hz, Obwód zasilania: <= 300 V DC.

  • Prąd znamionowy 200 A (przy <= 440 V AC-1 dla obwodu zasilania, 150 A (przy <= 440 V AC-3 dla obwodu zasilania.

  • Napięcie obwodu 48 V AC 50/60 Hz.

  • 1 NO + 1 NC styk pomocniczy.

  • Kategoria przepięcia III.

  • Znamionowa obciążalność zrywająca 1400 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.

  • W komplecie pokrywa ochronna.

  • Mocowanie płyty i szyny.

  • Przednia powierzchnia czołowa IP20 zgodna z normą IEC 60529.

    • Styczniki Schneider Electric LC1D TeSys D.


    Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

    Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


  • Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

  • AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

  • AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    • Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


  • Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

    • Approvals

    CCC, BV, DNV, CSA, LROS (rejestr wysyłkowy Lloydów), GOST, RINA, GL, UL, UKCA.

    Standards

    CSA C22.2 NR 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508.
